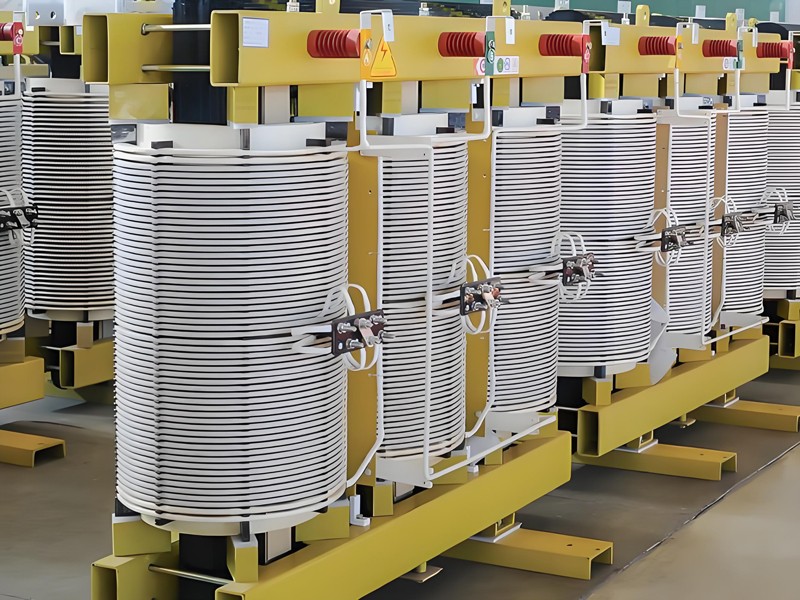

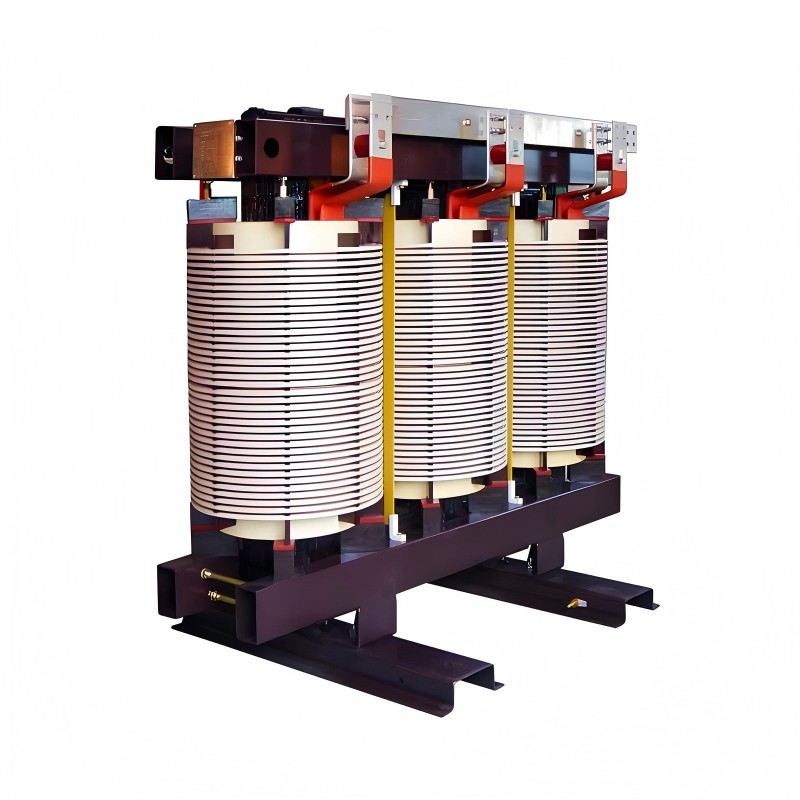

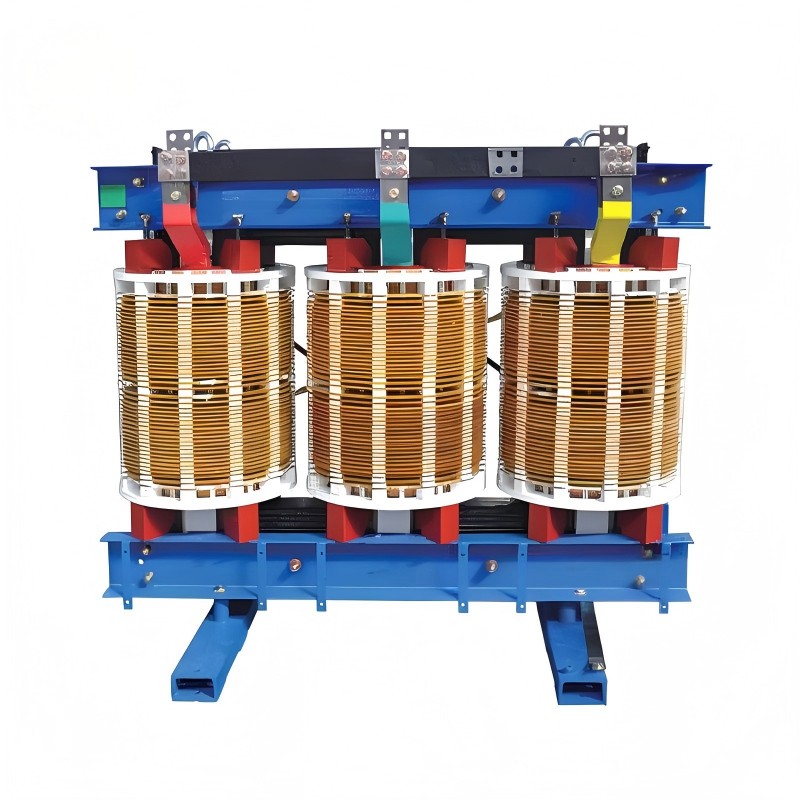

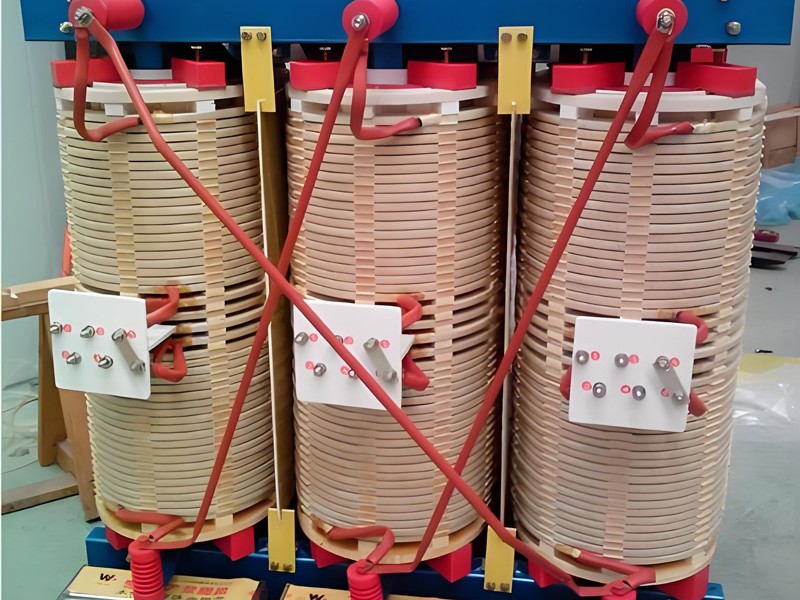

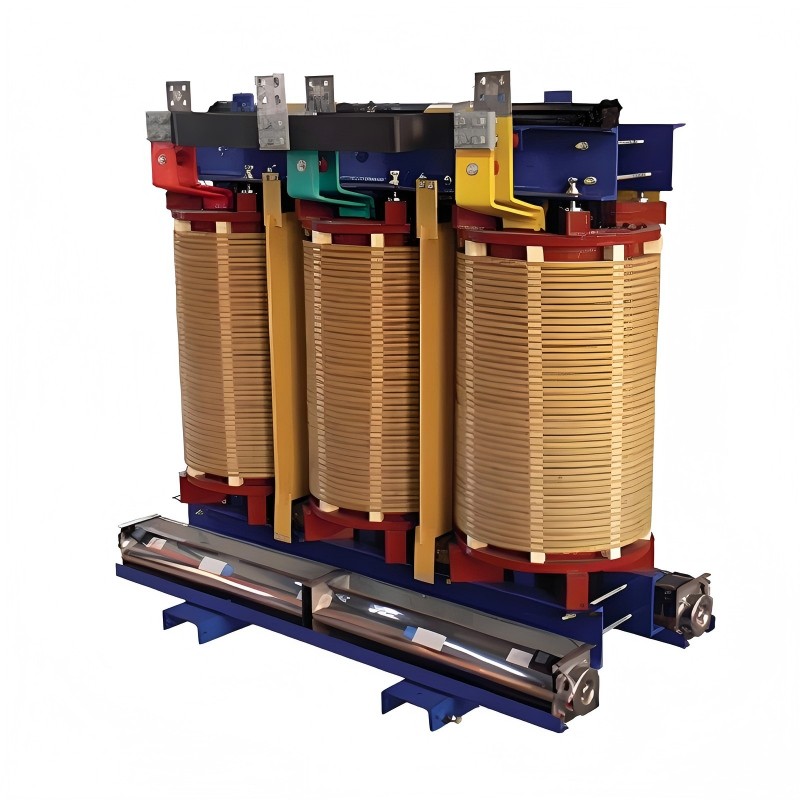

SGB 시리즈 3상 비캡슐형 건식 변압기

Model:SGB11/12/13/14/18 Series

중국의 전문 제조업체인 Comewill은 고품질 SGB 시리즈 3상 비캡슐형 건식 변압기를 제공합니다. 이 변압기는 고급 절연 기술을 활용하여 극한 환경에서도 안정적인 내화성, 내습성 및 장기적인 작동 안정성을 보장합니다.

문의 보내기

제품 설명

Comewill 공장의 SGB 시리즈 3상 비캡슐형 건식 변압기는 산업 및 상업용 애플리케이션을 위한 건식 변압기를 구매하려는 사용자를 위한 솔루션입니다. 최첨단 절연, 자기 회로 최적화 및 모듈식 구조로 설계된 이 변압기는 높은 안전성, 효율성 및 환경 적응성을 제공합니다.

SGB 시리즈 3상 비캡슐형 건식 변압기란 무엇입니까?

SGB 시리즈 3상 비캡슐형 건식 변압기는 기존 수지 주조 대신 고급 진공 압력 함침(VPI) 기술을 사용하는 비캡슐형 건식 변압기입니다. 이는 다음을 위해 특별히 설계되었습니다.

중압에서 저압으로 전력변환(10~35kV / 0.4kV)

실내 및 반실외 설치

높은 화재 안전성과 내습성이 요구되는 용도

제품특징

SGB 시리즈 3상 비캡슐형 건식 변압기는 여러 고급 기술을 통합하여 안정적이고 효율적인 작동을 보장합니다.

1. 고급 자기 코어 설계

고투과성적층규소강판

계단식 랩 구조로 코어 손실 감소

3차 고조파 왜곡을 효과적으로 억제합니다.

2. 고성능 단열 시스템

이중 단열 시스템(H-class + NOMEX®)

우수한 내열성 및 절연 내력

화학적 부식 및 습기에 강함

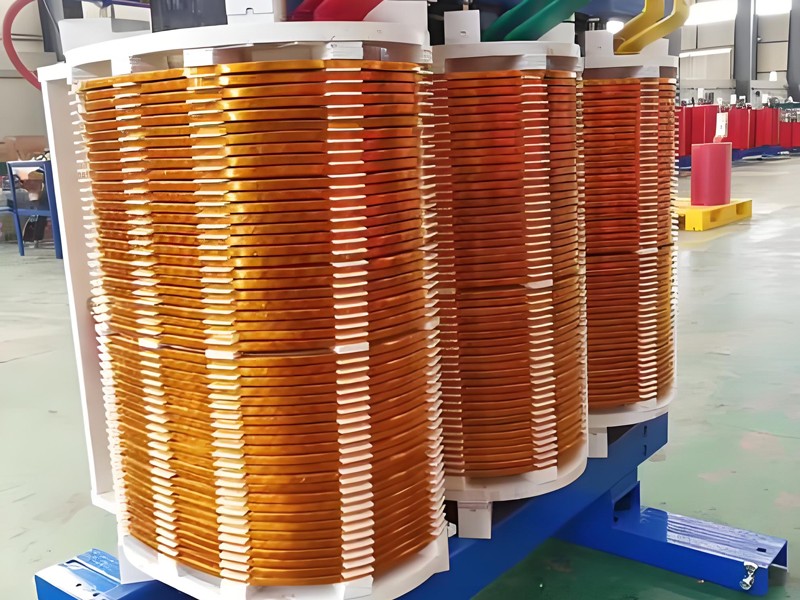

3. 최적화된 권선 구조

고전압: 레이어드 케이크 구조

저전압: 균일한 전류 분포를 위한 포일 권선

향상된 단락 저항 및 기계적 강도

4. 효율적인 열 관리

개방형 환기 설계로 냉각 효율 향상

저손실 소재로 발열 감소

95% 이상의 습도 환경에서도 안정적인 작동

5. VPI 제조공정

2차 진공압침

강력한 방습 및 오염 방지 기능

극히 낮은 부분방전, 연장된 수명

6. 안전 및 환경 보호

불연성 및 방폭 설계

완전히 재활용 가능한 재료

국제 환경 표준을 충족합니다.

기술 사양

정격 용량(kVA)	정격전압			벡터 그룹	무부하 손실(W)						부하 손실(W)				무부하 전류(%)	임피던스 전압(%)
	HV (kV)	태핑 범위(%)	LV (kV)		무부하 손실(W)						11#	12#	13,14#	18#
	HV (kV)	태핑 범위(%)	LV (kV)		10#	11#	12#	13#	14#	18#	120℃	120℃	120℃	145℃
100	6 6.3 6.6 10 10.5 11	±5 또는 ±2 x 2.5	0.4	Dyn11 또는 Yyn0	400	360	320	290	270	230	1570	1415	1520	0.7	4	4
125					470	420	375	340	320	270	1850	1665	1780	0.7
160					540	480	430	385	365	310	2130	1915	2050	0.7
200					620	550	495	445	420	360	2530	2275	2440	0.6
250					720	640	575	515	490	415	2760	2485	2665	0.5
315					880	790	705	635	600	510	3470	3125	3355	0.5
400					980	880	785	705	665	570	3990	3590	3850	0.5
500					1160	1040	930	835	791	670	4880	4390	4705	0.4
630					1340	1200	1070	965	910	775	5880	5290	5660	0.4
630					1300	1170	1040	935	885	750	5960	5365	5760	0.35	6	6
800					1520	1360	1215	1095	1035	875	6960	6265	6715	0.35
1000					1770	1590	1415	1275	1205	1020	8130	7315	7885	0.3
1250					2090	1880	1670	1505	1420	1205	9690	8720	9335	0.3
1600					2450	2200	1960	1765	1665	1415	11730	10555	11320	0.25
2000					3050	2740	2440	2195	2075	1760	14450	13005	14005	0.2
2500					3600	3240	2880	2590	2450	2080	17170	15445	16605	0.2
1600					2450	2200		1765			12960	11660		0.2	8	8
2000					3050	2740		2195			15960	14360		0.2
2500					3600	3240		2590			18890	17000		0.2
