진공 차단기(VCB), 현대 중전압 배전의 중요한 장치입니다. 우리는 진공 상태에서 아크 소멸의 기본 물리학을 탐구하고, 진공 차단기부터 작동 메커니즘까지 핵심 구성 요소를 분석하고, SF₆ 기술과 상세하고 실제적인 비교를 제시합니다. 또한 이 기사에서는 산업 엔지니어링 원칙에 기초한 주요 응용 분야, 선택 기준 및 유지 관리 모범 사례를 간략하게 설명합니다. 전문가로서중국 기반 제조업체 및 공급업체, 컴윌전 세계 산업, 상업 및 유틸리티 프로젝트에 대한 신뢰성, 수명 및 환경적 책임을 결합한 고품질의 맞춤형 VCB 솔루션을 제공합니다.

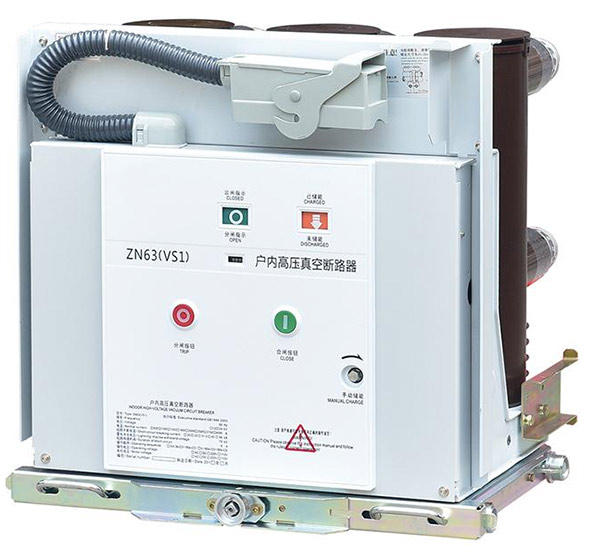

그만큼진공 차단기(VCB)변전소, 산업 플랜트, 상업 시설의 1차 보호 장치 역할을 하며 안정적인 중압 배전의 초석이 되었습니다. 오일, 공기 또는 SF₆ 가스에 의존하는 기존 기술과 달리 VCB는 고진공 환경을 사용하여 오류 발생 시 접점이 분리될 때 형성되는 아크를 소멸합니다. 이 방법은 스위칭 속도, 작동 신뢰성 및 환경 안전 측면에서 뚜렷한 이점을 제공하므로 3kV에서 36kV까지의 애플리케이션에 선호됩니다.
현대 전기 인프라는 스트레스 하에서도 작동할 뿐만 아니라 수십 년 동안 서비스를 유지하는 동안 최소한의 개입만 요구하는 장비를 요구합니다. VCB는 다른 차단기 유형에 비해 유지 관리 간격을 크게 줄이는 평생 밀봉된 차단기와 견고한 기계 설계를 통해 이러한 과제를 해결합니다.컴윌은 경험이 풍부한 중국 제조업체로서 열대 습도부터 산업 먼지가 많은 환경에 이르기까지 광범위한 작동 조건에서 일관된 성능을 제공하도록 설계된 VCB 생산을 전문으로 합니다.
이 기사에서는 작동을 제어하는 엔지니어링 원리, 수명을 보장하는 중요한 구성 요소, 신규 또는 개조 프로젝트를 위해 이러한 장치를 선택하고 지정할 때 엔지니어가 고려해야 하는 실제 요소에 중점을 두고 VCB 기술에 대한 독창적인 기술적 관점을 제공합니다.
모든 VCB의 핵심에는 기본적인 물리적 원리, 즉 전기 아크가 고진공에서 유지될 수 없다는 것이 있습니다. 고장 조건에서 차단기의 접점이 분리되면 전류는 이온화된 금속 증기를 통해 경로를 유지하려고 합니다. 그러나 인터럽터는 10⁻⁴ Pa 미만의 압력으로 진공화되기 때문에 분자의 평균 자유 경로는 매우 길고 이온화에 사용할 수 있는 입자는 부족합니다.
형성되는 아크는 거의 전적으로 접촉 표면의 금속 증기 플라즈마로 존재합니다. AC 사이클에서 전류가 자연적으로 0을 통과함에 따라 이 증기는 거의 즉각적으로 냉각기 접촉면과 주변 아크 실드에 응축됩니다. 이러한 급속한 응축은유전 회복- 아크가 재점화되는 것을 방지하여 반주기 내에 결함을 효과적으로 제거합니다. 전체 프로세스는 깨끗하고 조용하며 접촉 침식을 최소화하여 VCB의 높은 전기적 내구성에 기여하며 종종 최대 부하 작동 횟수가 5,000회를 초과합니다.
중요한 점은 진공 차단기의 설계를 통해 아크가 집중되고 확산된 상태를 유지하여 세라믹 엔벨로프를 손상시킬 수 있는 핫스팟을 방지한다는 점입니다. 축형 또는 방사형 자기장 접점과 같은 특정 접점 형상을 사용하면 아크 이동을 추가로 제어하고 균일한 마모를 보장하여 차단기의 기능 수명을 연장합니다. 이러한 아크 소멸 원리 덕분에 VCB는 다른 기술의 성능이 더 빨리 저하되는 모터 시동이나 커패시터 뱅크 스위칭과 같이 빈번한 스위칭 작업에 매우 적합합니다.
중전압 응용 분야의 경우 진공 기술과 SF₆ 기술 간의 선택은 일반적인 엔지니어링 결정입니다. 둘 다 성숙한 기술이지만 그 특성은 프로젝트 우선순위에 따라 다릅니다. 아래 표는 외부 공급업체 데이터에 의존하지 않고 운영 및 환경 요인을 기반으로 한 독창적이고 자세한 비교를 제공합니다.
| 매개변수 | 진공 차단기(VCB) | SF6 회로 차단기 |
|---|---|---|
| 중단 매체 | 진공(절연 강도 ~107V/m) | SF₆ 가스 압력(일반적으로 5~7bar) |
| 일반적인 전압 등급 | 3kV – 36kV(1차 중전압) | 3kV – 800kV+(MV부터 EHV까지 포함) |
| 환경에 미치는 영향 | 배출 제로; 온실가스 효과 없음 | 높은 GWP(23,500x CO2); 엄격한 취급 및 재활용이 필요함 |
| 침식 및 생활에 문의 | 낮은 침식; 전기적 수명 최대 30개의 전체 오류 또는 5,000회 이상의 스위칭 작업 | 보통의 침식; 가스 분해 생성물은 관리가 필요합니다 |
| 유지 관리 체제 | 최소; 차단기는 평생 동안 밀봉됩니다. 메커니즘 윤활 전용 | 주기적인 가스 밀도 점검 수분 및 부산물 모니터링 |
| 작동 메커니즘 | 스프링 또는 자석 액추에이터 – 낮은 에너지 요구 사항 | 스프링, 유압 또는 공압 – 종종 더 높은 에너지 |
| 전형적인 강점 | 빈번한 전환, 낮은 유지 관리, 환경 친화적 | 고전압, 소형 설치, 높은 고장 전류 성능에 탁월 |
이 비교는 VCB가 환경적 책임, 빈번한 작동 및 낮은 수명주기 비용이 중요한 응용 분야에서 특히 강력하다는 것을 보여줍니다. 중전압 네트워크를 위한 지속 가능한 고성능 솔루션을 원하는 유틸리티 및 산업 사용자에게 VCB는 매력적인 기술 선택을 제시합니다.컴윌는 이러한 고유한 장점을 활용하는 VCB를 제조하여 실내 및 실외 사용을 위해 12kV에서 40.5kV까지 다양한 제품을 제공합니다.
VCB는 정밀하게 설계된 구성요소의 조립체로서 각 구성요소는 안정적인 작동을 보장하는 데 중요한 역할을 합니다. 가장 중요한 두 부분은 진공 차단기와 작동 메커니즘입니다.
진공 차단기는 고정 접점과 이동 접점을 포함하는 밀봉된 세라믹 실린더입니다. 세라믹 재료(종종 알루미나)는 우수한 유전 절연성과 기계적 강도를 제공합니다. 내부에는 금속 벨로우즈가 이동 접점을 외부 작동 로드에 연결하여 축 이동을 허용하면서 진공 밀봉을 유지합니다. 정교한 차폐 시스템이 접점을 둘러싸 금속 증기를 응축하고 세라믹 내부 표면에 침전되는 것을 방지하여 장치의 수명이 다할 때까지 절연 무결성을 유지합니다. 일반적으로 구리-크롬 합금인 접점 재료는 용접 저항성과 유도 부하 스위칭에 중요한 낮은 초핑 전류를 유지하는 능력 때문에 선택됩니다.
작동 메커니즘은 정확하고 빠른 방식으로 접점을 열고 닫는 원동력을 제공합니다. 스프링 작동식 메커니즘은 트리핑 중 외부 전원으로부터의 신뢰성과 독립성으로 인해 VCB에서 가장 일반적입니다. 에너지는 폐쇄 스프링(수동 또는 전동 충전 시스템을 통해)에 저장되었다가 트립 신호가 수신되면 방출됩니다. 이러한 에너지 저장 설계는 제어 전압에 관계없이 차단기가 일정한 속도와 힘으로 열리도록 보장합니다. 다른 옵션으로는 영구 자석과 래칭용 코일을 사용하는 자기 액추에이터가 포함되어 있어 움직이는 부품 수가 적고 단순한 기계 설계를 제공합니다. Comewill의 VCB는 최소한의 조정으로 수천 번의 작업을 수행할 수 있도록 설계된 CT 시리즈와 같은 견고한 메커니즘을 갖추고 있습니다.
VCB는 설치 환경과 특정 작동 요구 사항에 따라 분류됩니다. 두 가지 기본 유형은 다음과 같습니다.
주요 응용 분야는 다음과 같습니다.
폭넓은 포트폴리오를 바탕으로,컴윌실내 및 실외 애플리케이션 모두에 VCB를 공급하여 특정 고객 요구 사항 및 프로젝트 표준을 충족하도록 맞춤화를 제공합니다.
특정 프로젝트에 적합한 VCB를 선택하려면 시스템 매개변수와 작동 조건을 모두 철저히 평가해야 합니다. 다음 기준은 건전한 조달 결정의 기초를 형성합니다.
이러한 기준을 주의 깊게 평가함으로써 엔지니어와 조달 팀은 즉각적인 기술 요구 사항을 충족할 뿐만 아니라 장기적인 신뢰성과 비용 효율성을 제공하는 VCB를 지정할 수 있습니다.컴윌고객이 이러한 선택을 할 수 있도록 상세한 기술 지원을 제공하며 주요 국제 표준을 준수하는 제품을 제공합니다.
가장 큰 장점은 진공 상태에서 전류가 0이 된 직후에 아크를 소멸시켜 신속한 유전체 복구를 제공하는 능력에 있습니다. 그 결과 매우 짧은 아크 시간, 접촉 침식 감소, 유지 관리 최소화가 가능해 중전압 시스템에 대한 신뢰성이 높아집니다.
VCB는 주로 약 3kV에서 최대 36kV 범위를 포괄하는 중간 전압 애플리케이션용으로 설계되었습니다. 이로 인해 배전 네트워크 및 산업용 전력 시스템에 대한 표준 선택이 되었습니다.
VCB는 온실가스 효과가 없는 진공을 차단 매체로 사용하므로 환경적으로 상당한 이점이 있습니다. 이와 대조적으로 SF₆ 가스는 지구 온난화 지수(GWP)가 매우 높으며 주의 깊은 취급 및 수명 종료 재활용 절차가 필요합니다.
가장 중요한 두 가지 구성 요소는 진공 차단기(밀폐 접점)와 작동 메커니즘입니다. 차단기의 접점 재료와 차폐는 전기적 수명을 결정하는 반면, 메커니즘의 설계와 재료 품질은 기계적 내구성을 결정합니다.
예, VCB는 모터 시동, 커패시터 뱅크 스위칭, 아크로 제어 등 빈번한 스위칭 작업에 매우 적합합니다. 견고한 설계와 낮은 접촉 침식으로 인해 많은 수의 안전한 작동이 가능합니다.
VCB에는 최소한의 유지 관리만 필요합니다. 주요 작업에는 적절한 윤활을 위해 작동 메커니즘을 정기적으로 검사하고, 기계적 표시기를 확인하고, 차단기의 손상 징후가 있는지 육안으로 검사하는 것이 포함됩니다. 차단기 자체는 평생 밀봉되어 있으며 정상적인 서비스 조건에서는 가스 재충전이나 접점 교체가 필요하지 않습니다.
