LXK-120 영상변류기

고품질 LXK-120 영상변류기는 중국 전문 제조업체인 Comewill에서 제공하며, 전력 시스템 지락 보호용으로 특별히 설계되었습니다. 이 실내 장치는 수지 주조 기술과 분할 코어 구조를 활용하여 버스바를 분해할 필요 없이 설치를 위해 두 부분으로 분리할 수 있으므로 개조 및 건설 절차가 크게 단순화됩니다. 50Hz 또는 60Hz 시스템에 사용하기에 적합하며 접지된 중성점이 있는 라인에 대해 제로 시퀀스 릴레이 보호를 제공합니다.

문의 보내기

제품 설명

신뢰할 수 있는 중국 제조업체이자 보호 전류 변압기 공급업체인 Comewill에서 LXK-120 제로 시퀀스 전류 변압기를 구입하세요. 10kV 이하 전력 시스템용으로 설계된 이 개방형 제로 시퀀스 CT는 케이블 관통 코어 1차 구조, 3kV 2차 절연 내압 및 에폭시 수지 주조로 안정적인 보호 성능을 제공합니다.

이 제품의 차별점은 케이블-스루-코어 1차 회로 구조로, 2차 코일의 절연만 고려하면 됩니다. 2차 코일은 3kV 전력 주파수 내전압을 자랑하며 이 시리즈에는 LXK-Φ80, LXK-Φ100, LXK-Φ120, LXK-Φ150 및 LXK-Φ180과 같은 인기 모델이 포함되어 있으며 모두 Welcome (Wenzhou) Electric Co., Ltd.에서 엄격한 품질 표준에 따라 제조되었습니다.

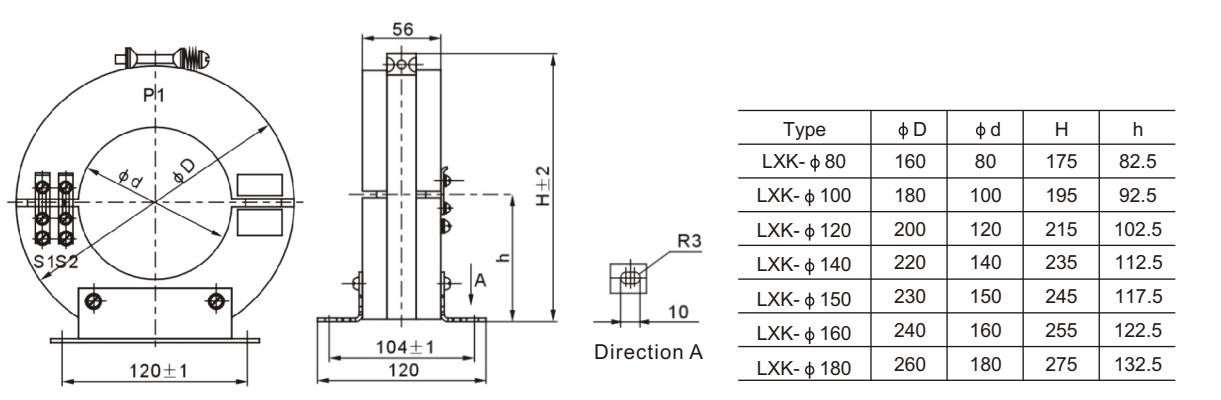

Welcome (Wenzhou) Electric Co., Ltd.의 LXK-120 영상변류기는 10kV 이하, 50Hz 전력 시스템 라인의 과전류 보호와 고전압 3상 AC 발전기 및 모터용으로 특별히 설계되었으며 실내에서만 사용하도록 고안되었습니다. 외경이 120mm를 초과하지 않는 전송 케이블과 호환됩니다. LXK-80~LXK-160 모델의 정확한 치수 세부 정보는 당사 기술팀에서 제공하는 기술 매개변수 표를 참조하세요.

LXK-120 제로 시퀀스 변류기의 유형 설명

L: 변류기
X: 제로 시퀀스
K: 개폐형
Φ120: 내부 구멍의 호칭 직경

LXK 개방형 영상분 변류기 기술 데이터

Welcome (Wenzhou) Electric Co., Ltd.의 모든 제품은 국가 표준 GB20840.1-2010 및 GB20840.2-2014의 요구 사항을 충족하며 개별 고객의 고유한 요구 사항에 맞게 제품을 맞춤화할 수도 있습니다. 다음은 당사 제품의 주요 기술 사양에 대한 분석입니다.

정격 절연: 0.72/3kV
정격 주파수: 50Hz/60Hz
정격 2차 전류: 5A 또는 1A
작동 온도 범위: -25°C ~ +40°C

유형	수업	정격전류비(A)	정격 출력(VA)
L XK-80 (80/165*57)	10P5 ~ 10P10	50/575/5100/5150/5200/5250/5300/5400/550/175/1100/1150/1200/1250/1	5 ~ 1
LXK-100 (100/180*55)	10P5 ~ 10P10		5 ~ 1
LXK-100 (100/180*57)	10P5 ~ 10P15		10 ~ 1
LXK-120 (120/204*57)	10P5 ~ 10P15		10 ~ 1
LXK-120 (120/210*65)	10P5 ~ 10P15		10 ~ 2.5
LXK-120 (120/210*100)	10P5 ~ 10P20		15 ~ 2.5
LXK-120 (120/250*80)	10P5 ~ 10P20		15 ~ 1
LXK-150 (150/235*57)	10P5 ~ 10P10		10 ~ 1
LXK-150 (150/280*80)	10P5 ~ 10P20		15 ~ 1
LXK-160 (160/250*80)	10P5 ~ 10P20		5 ~ 1
LXK-180 (180/265*57)	10P5 ~ 10P10		10 ~ 1
LXK-180 (180/310*80)	10P5 ~ 10P20		15 ~ 1
LXK-200 (200/330*80)	10P5 ~ 10P20		15 ~ 1
LXK-240 (240/350*80)	10P5 ~ 10P20		15 ~ 1
LXK-260 (260/370*80)	10P5 ~ 10P20		15 ~ 1.5

참고: 위의 범위를 벗어나는 전류 비율이나 설치 크기와 같은 사양이 필요한 경우 Welcome (Wenzhou) Electric Co., Ltd.는 사용자 정의에 대해 논의하고 구매자와 상호 합의에 도달할 수 있습니다.

구조적 특징

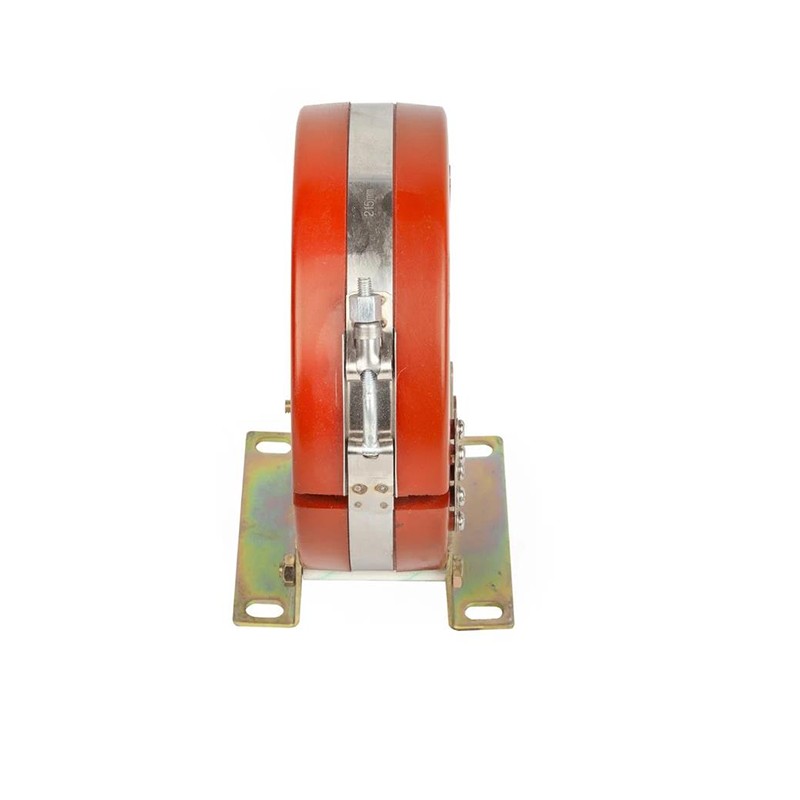

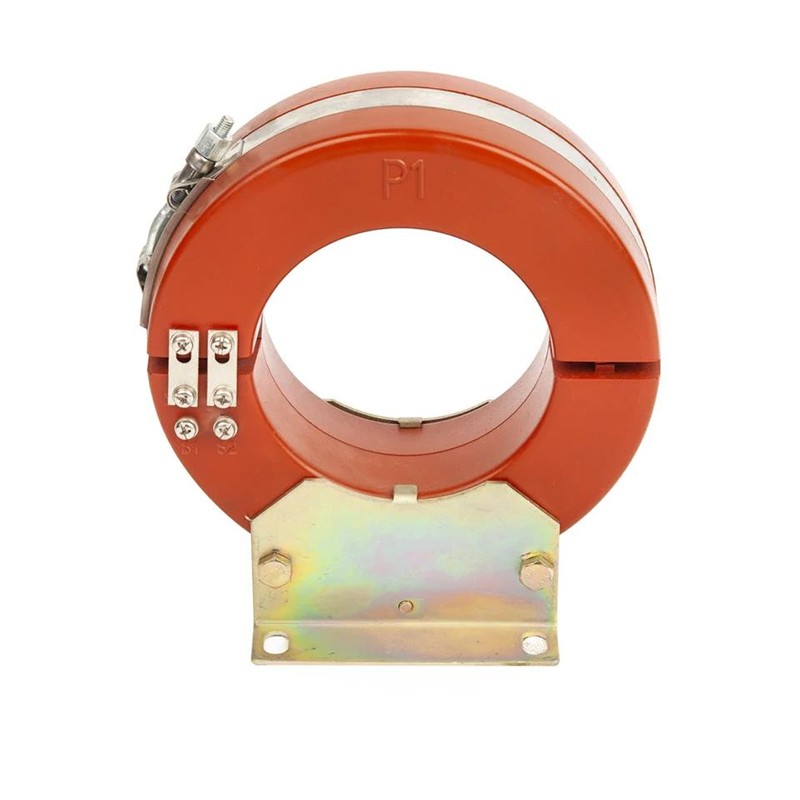

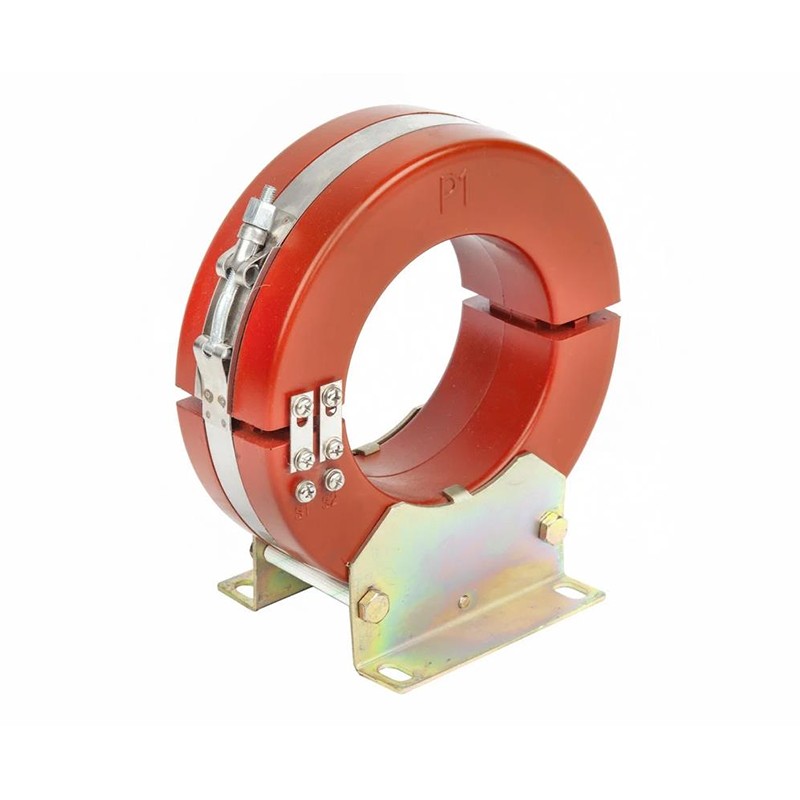

Welcome (Wenzhou) Electric Co., Ltd.의 변압기는 개방형 설계를 특징으로 하며 에폭시 수지로 주조됩니다. 장착할 때 먼저 변압기를 두 부분으로 나눈 다음 두 부분을 다시 단일 장치로 볼트로 결합하면 전체 설치 과정이 수월해집니다. 이 모델은 당사에서 80mm, 120mm, 140mm, 150mm, 160mm 및 180mm의 고유한 내부 직경을 가진 7가지 변형으로 제공됩니다.
