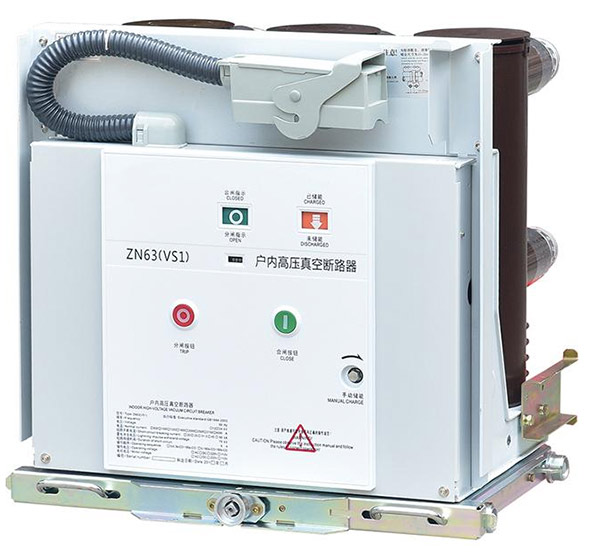

진공 차단기기술은 진공 아크 차단과 소형 기계 구조 및 제어된 전기 작동을 결합하므로 중전압 배전을 위한 중요한 스위칭 솔루션이 되었습니다. 밀봉된 진공 차단기 내부에서 접점이 분리되면 공기, 오일 또는 가스 회로 차단과 근본적으로 다른 프로세스를 통해 아크가 차단됩니다. 이 아키텍처는 빠른 오류 제거, 차단 챔버의 일상적인 서비스 감소, 컴팩트한 스위치기어 구성 및 정의된 작동 조건에서 반복되는 스위칭을 지원할 수 있습니다. 그러나 차단기의 성능은 차단 매체만으로는 평가할 수 없습니다. 정격 전압, 정격 전류, 단락 성능, 절연 수준, 접점 시스템, 작동 메커니즘, 보호 계전기, 제어 전압, 설치 환경, 기계적 내구성 및 해당 테스트 요구 사항 모두가 최종 시스템에 영향을 미칩니다. 이러한 관계를 이해하는 것은 엔지니어, 스위치기어 제조업체, 유틸리티, 산업 시설, 재생 가능 에너지 프로젝트 및 기타 고압 사용자에게 필수적입니다.
목차
해당 섹션으로 바로 이동하려면 아무 주제나 클릭하세요.
중전압 스위칭에 전문적인 보호가 필요한 이유는 무엇입니까?
중전압 전기 시스템은 신중하게 조정된 스위칭 및 보호 장비가 필요한 전압 수준에서 작동합니다. 스위칭 장치는 정상적인 부하 전류를 전달할 뿐만 아니라 네트워크에 오류가 발생할 때 올바르게 응답해야 합니다.
전기 배전 네트워크는 변압기, 모터, 발전기, 산업용 공급 장치, 송전선, 재생 가능 에너지원 및 기타 부하를 일상적으로 연결합니다. 정상적인 조건에서 전류는 도체와 스위칭 장비를 통해 지속적으로 흐릅니다. 그러나 단락 중에는 전류가 급격하게 증가하여 상당한 열적, 전기역학적 스트레스가 발생할 수 있습니다.
회로 차단기는 해당 전류를 차단하는 제어된 방법을 제공합니다. 그 작동은 보호 계전기, 변류기, 전압 변압기, 제어 회로 및 전기 네트워크의 전반적인 보호 철학과 조화를 이루어야 합니다.
중단 매체가 특히 중요합니다. 역사적으로 회로 차단기는 접점이 분리될 때 형성되는 아크를 제어하기 위해 여러 가지 방법을 사용해 왔습니다. 공기, 오일 및 다양한 가스가 모두 다양한 세대의 장비에 사용되었습니다. 진공 기술은 1차 아크 차단 프로세스가 밀봉된 진공 차단기 내부에서 발생하는 또 다른 접근 방식을 제공합니다.
차단기는 정격 작동 조건에서 정의된 전기 회로를 연결하거나 연결을 끊을 수 있습니다.
보호 시스템이 오류를 감지하면 차단기는 지정된 차단 기능 내에서 전류를 열고 차단할 수 있습니다.
적절한 스위치기어 아키텍처에 통합되면 차단기는 정의된 격리 및 유지 관리 절차에 참여할 수 있습니다.
차단기 작동은 감지 및 보호 장치와 함께 작동하여 의도된 배전 구조를 유지하면서 결함을 격리합니다.
따라서 차단기의 기능은 시스템 수준에서 고려되어야 합니다. 높은 차단 등급은 잘못된 보호 설정을 보상할 수 없습니다. 잘 설계된 차단기는 부적절한 케이블 종단을 보완할 수 없습니다. 정교한 컨트롤러는 제대로 유지되지 않은 기계적 메커니즘을 수정할 수 없습니다.
우수한 스위치기어 엔지니어링은 이러한 요소를 연결합니다. 차단기, 부스바, 피더, 보호 계전기, 계기용 변압기, 제어 전원, 인터록 및 외함은 모두 동일한 전기 시스템 주위에 지정되어야 합니다.
오류 중단이 일반 스위칭과 다른 이유
정상 부하 조건에서 회로를 여는 것과 단락을 제거하는 것은 동일한 작업이 아닙니다. 오류가 발생하는 동안 전류는 훨씬 더 커질 수 있으며 오류와 관련된 전기 에너지는 상당합니다.
따라서 차단기는 설계된 전압 및 시스템 조건에서 전류를 차단할 수 있어야 합니다. 또한 중단 프로세스는 연결된 장비를 보호하고 의도된 보호 조정을 유지할 수 있을 만큼 신속하게 이루어져야 합니다.
이로 인해 중단 기술은 화장품 기능이 아닌 근본적인 엔지니어링 결정이 됩니다.
진공 아크 중단은 어떻게 작동합니까?
진공 차단의 특징은 밀봉된 진공 차단기를 아크 소화실로 사용한다는 것입니다. 차단기에는 제어된 진공 환경 내에 고정 및 이동 전기 접점이 포함되어 있습니다.
접점이 닫히면 전류가 접점 표면을 통해 흐릅니다. 작동 메커니즘이 차단기에 개방 명령을 내리면 이동 접점이 고정 접점에서 분리됩니다. 접촉면이 분리됨에 따라 접촉면 사이에 전기 아크가 형성될 수 있습니다.
공기 중 아크와 달리 진공 차단기는 기존 이온화 경로를 유지하기 위한 실질적인 가스 매체를 제공하지 않습니다. 따라서 중단 과정은 분리 과정에서 접촉 물질에서 생성된 금속 증기에 의해 크게 좌우됩니다.
접촉 분리
오프닝 동작은 정밀하게 제어되어야 합니다. 접촉 속도, 접촉 이동, 접촉 압력, 이동 접촉과 작동 메커니즘 사이의 기계적 관계는 모두 성능에 영향을 미칩니다.
전류 차단 후 필요한 유전 거리를 설정하려면 접점을 충분히 움직여야 합니다. 따라서 기계적 메커니즘은 반복 작업에 대해 일관된 이동을 제공해야 합니다.
금속 증기 거동
아크가 발생하는 동안 접점의 물질이 금속 증기를 형성할 수 있습니다. 이 증기는 아크를 지원하는 임시 전도성 매체를 제공합니다. 교류 회로에서 전류가 자연 전류 0에 가까워지면 아크가 꺼지고 금속 증기가 빠르게 응축됩니다.
그런 다음 차단기는 전기 복구 전압을 견딜 수 있도록 분리된 접점 사이에 충분한 절연 내력을 복구해야 합니다.
연락처 자료
접점 재료는 진공 차단기 설계의 중요한 부분입니다. 전류 전달, 아크 차단, 침식 저항 및 유전체 복구를 지원해야 합니다.
다양한 차단기 설계에서는 특정 접점 합금과 기하학적 구조를 사용하여 차단 중 전류 분포와 자기 효과를 제어합니다.
차폐
중단 중에 생성된 금속 증기는 주변 표면에 쌓일 수 있습니다. 차단기 내부의 차폐 구조는 이 물질이 이동하는 위치를 제어하고 필요한 전기장 분포를 유지하는 데 도움이 됩니다.
| 중단 단계 | 무슨 일이 일어나는가 | 설계 요구 사항 |
|---|---|---|
| 닫힌 연락처 | 접점 시스템을 통해 전류가 흐릅니다. | 낮은 접촉 저항과 안정적인 접촉 압력 |
| 연락처 열기 | 접점이 분리되기 시작하고 호가 형성될 수 있음 | 제어된 개방 속도 및 접촉 형상 |
| 아크 기간 | 금속 증기는 전기 전도를 지원합니다. | 제어된 아크 동작 및 접촉 침식 |
| 현재 제로 | 교류는 자연적인 영점에 도달합니다. | 신속한 유전 회복 |
| 중단 후 | 분리된 접점은 회복 전압을 견딥니다. | 접점간 안정적인 절연 |
밀봉된 인터럽터가 중요한 이유
진공 차단기는 밀봉된 구성품입니다. 내부 환경은 제조 과정에서 설정되고 의도된 서비스 수명 동안 유지됩니다.
이는 대량의 액체나 가스를 주요 차단 매체로 사용하는 시스템과 다릅니다. 진공 단속기는 상대적으로 컴팩트한 어셈블리로 포장할 수 있으며 여러 가지 방법으로 개폐 장치에 통합할 수 있습니다.
그러나 밀봉된 차단기가 전체 차단기에 유지 관리가 필요 없다는 의미는 아닙니다. 작동 메커니즘, 외부 절연, 단자, 제어 회로, 베어링, 연결 장치 및 스위치 기어 인터페이스에는 여전히 적절한 검사 및 유지 관리가 필요합니다.
따라서 진공 중단은 차단기 아키텍처의 한 부분으로 이해되어야 합니다. 그 효과는 접점 설계, 차단기 구성, 기계적 움직임, 절연 복구 및 보호 시스템과의 조정에 따라 달라집니다.
차단기의 주요 구성 요소는 무엇입니까?
최신 고압 차단기에는 여러 기능 어셈블리가 포함되어 있습니다. 각각은 전류 경로, 차단 프로세스, 기계적 작동, 절연 시스템, 제어 인터페이스 또는 설치 구조에 영향을 미칩니다.
진공 차단기
진공 차단기에는 고정 접점, 이동 접점, 접점 로드, 내부 차폐 요소 및 밀봉된 엔클로저가 포함되어 있습니다. 진공환경 내에서 전류를 차단하는 역할을 담당하는 부품입니다.
접촉 간격, 정렬, 접촉 압력 및 유전체 형상이 의도한 설계 한계 내에 유지되어야 하기 때문에 치수 정확성과 내부 구조가 중요합니다.
작동 메커니즘
작동 메커니즘은 저장되거나 공급된 기계적 에너지를 접촉 운동으로 변환합니다. 스프링 작동식 메커니즘은 중전압 애플리케이션에 널리 사용되는 반면 전자기 운영 체제는 특정 설계에 사용 가능합니다.
메커니즘은 일관된 타이밍과 이동으로 차단기를 열고 닫아야 합니다. 또한 닫힌 위치에서 필요한 접촉력을 유지해야 합니다.
단열 지지대
절연은 접지된 엔클로저 및 주변 구조물로부터 물리적으로 분리된 전원이 공급되는 구성 요소를 지원합니다. 또한 필요한 간격과 기계적 안정성을 유지하는 데 도움이 됩니다.
터미널 및 전류 경로
기본 터미널은 차단기를 업스트림 및 다운스트림 전기 네트워크에 연결합니다. 설계에 따라 차단기가 버스바, 케이블 연결 또는 기타 스위치기어 구성 요소와 인터페이스하는 방식이 결정됩니다.
위치 및 표시 시스템
많은 스위치기어 설치에서 기계적 표시기는 차단기가 열려 있는지, 닫혀 있는지 또는 다른 정의된 위치에 있는지를 보여줍니다. 이는 인출형 장비의 경우 특히 중요할 수 있습니다.
제어 및 보조 회로
보조 접점, 트립 코일, 폐쇄 코일, 모터 드라이브, 위치 스위치 및 기타 회로를 통해 차단기는 보호 및 제어 장비와 통신할 수 있습니다.
| 요소 | 주요 기능 | 주요 엔지니어링 고려 사항 |
|---|---|---|
| 진공 차단기 | 아크 중단 | 접점 설계, 진공 무결성, 유전 회복 |
| 작동 메커니즘 | 접점 열기 및 닫기 | 속도, 여행, 힘, 일관성, 지구력 |
| 절연 지지대 | 전기적 분리 및 구조적 지지 | 유전체 성능 및 기계적 강도 |
| 기본 터미널 | 차단기를 전원 회로에 연결하십시오. | 전류 용량, 연결 구조, 온도 상승 |
| 보조 접점 | 상태 및 제어 피드백 | 접점 신뢰성 및 회로 호환성 |
| 트립 및 폐쇄 회로 | 전기적 작동 | 제어전압, 타이밍, 보호협조 |
기계적 동기화
3상 차단기는 조정된 방식으로 작동하려면 접점이 필요합니다. 메커니즘은 필요한 타이밍 관계 내에서 위상이 열리고 닫힐 수 있도록 움직임을 개별 극으로 전달합니다.
과도한 타이밍 변화는 스위칭 성능에 영향을 미칠 수 있으므로 메커니즘 조정 및 검사는 품질 관리 및 유지 관리의 중요한 부분입니다.
구성 요소 통합이 중요한 이유
고품질 차단기는 잘못된 메커니즘 정렬을 보완할 수 없습니다. 강력한 절연은 잘못 설계된 단자 연결을 보상할 수 없습니다. 정확한 릴레이는 부적절한 제어 배선을 보상할 수 없습니다.
따라서 안정적인 차단기 성능은 이러한 모든 구성 요소의 상호 작용에 따라 달라집니다.
정격 전압과 전류는 선택에 어떤 영향을 미칩니까?
정격 전압과 전류는 차단기의 기본 전기 작동 범위를 설정합니다. 이는 엔지니어가 검토하는 최초의 사양 중 하나이지만 완전한 기술 평가의 일부일뿐입니다.
정격전압
정격 전압은 차단기가 작동하는 전기 시스템과 일치해야 합니다. 또한 절연 시스템은 관련 전력 주파수 및 과도 전압 스트레스에 맞게 설계되어야 합니다.
중압 차단기는 다양한 전압 등급에 맞게 제작될 수 있습니다. 제품군에는 설계 및 시장에 따라 약 10kV, 12kV, 24kV, 36kV 또는 기타 정의된 등급의 장비가 포함될 수 있습니다.
실제 선택은 단순히 사용 가능한 다음 정격을 선택하는 것이 아니라 시스템의 공칭 전압 및 해당 표준을 따라야 합니다.
정격전류
정격 전류는 정의된 조건에서 차단기가 전달할 수 있는 연속 전류를 나타냅니다. 따라서 열 성능은 사양의 핵심입니다.
접점, 단자, 도체, 유연한 연결, 버스바 인터페이스 및 인클로저 환기는 모두 열 발생 및 소산에 영향을 미칩니다.
빈도
전원 주파수는 차단 시스템과 관련 보호 및 측정 장비의 전기적 동작에 영향을 미칩니다. 제품은 50Hz, 60Hz 또는 기타 정의된 작동 주파수로 지정될 수 있습니다.
절연 수준
절연 조정에는 공칭 작동 전압 이상이 포함됩니다. 장비는 해당 설계 요구 사항에 정의된 상용 주파수 내전압 및 임펄스 조건을 견뎌야 할 수도 있습니다.
| 매개변수 | 그것이 정의하는 것 | 중요한 이유 |
|---|---|---|
| 정격전압 | 전기 시스템 전압 등급 | 절연 및 스위칭 요구 사항 결정 |
| 정격전류 | 연속 전류 성능 | 열 및 도체 요구 사항 결정 |
| 정격주파수 | 전력 시스템 작동 주파수 | 전기 네트워크와의 호환성 보장 |
| 절연 수준 | 유전체 내성 요구 사항 | 단열 조정 지원 |
| 단락 정격 | 고장 전류 차단 및 내성 기능 | 네트워크 장애 시 장비를 보호합니다. |
온도 상승 고려 사항
연속 전류는 전기 접점과 도체에서 열을 발생시킵니다. 따라서 온도 상승 성능은 인클로저 배열과 함께 평가되어야 합니다.
소형 금속 인클로저 내부에 설치된 차단기는 더 큰 환기 장치에 설치된 동일한 차단기와 다른 열 조건을 경험할 수 있습니다. 주변 온도와 설치 고도도 열 성능에 영향을 미칠 수 있습니다.
시스템 전압은 시작점일 뿐입니다.
두 차단기는 유사한 전압 정격을 공유할 수 있지만 전류 정격, 단락 기능, 작동 메커니즘, 절연 구성, 단자 배열 및 기계적 내구성이 다릅니다.
따라서 전문적인 사양에서는 선택 항목을 단일 숫자로 줄이는 것을 피해야 합니다.
단락 기능과 중단 속도가 중요한 이유는 무엇입니까?
단락 성능은 중압 회로 차단기 선택에서 가장 중요한 사양 중 하나입니다. 결함은 짧은 기간 내에 매우 큰 전류와 높은 전기 기계적 힘을 생성할 수 있습니다.
단락 전류
사용 가능한 고장 전류는 발전기, 변압기, 도체 및 시스템 임피던스를 포함한 전기 네트워크에 의해 결정됩니다. 스위치기어 엔지니어는 일반적으로 단락 연구를 통해 이를 결정합니다.
차단기는 계산된 결함 조건에 적합한 차단 기능을 갖추고 있어야 합니다.
차단 전류
차단기는 정격 시스템 전압에서 지정된 단락 전류를 차단할 수 있어야 합니다. 차단 프로세스에서는 전류가 소멸된 후에도 유전 회복을 유지해야 합니다.
단시간 견딜 수 있음
보호 시스템이 이벤트를 해결하는 동안 스위치기어 어셈블리도 오류 전류에 노출될 수 있습니다. 기계적 및 열적 구조는 해당 기간 동안 정의된 전류를 견뎌야 합니다.
최고 저항
고장 전류의 피크 값은 도체 및 구조 구성 요소에 전기 역학적 힘을 생성합니다. 기계 설계에서는 이러한 응력을 고려해야 합니다.
중단 시기
전체 오류 제거 시퀀스에는 오류 감지, 계전기 결정, 트립 신호 전송, 작동 메커니즘 이동, 접점 분리, 아크 중단 및 네트워크 복구 등 여러 단계가 포함됩니다.
차단기는 독립적으로 작동하지 않습니다. 전체 삭제 시간은 계전기, 제어 회로, 트립 코일, 기계적 메커니즘, 접점 이동 및 전기 시스템에 따라 달라집니다.
보호 계전기는 결함을 식별하고 설계된 작동 시간 내에 트립 명령을 내려야 합니다.
계전기와 차단기 사이의 전기 경로는 트립 명령을 올바르게 전달해야 합니다.
기계 시스템은 전기 명령을 반복 가능한 접촉 움직임으로 변환해야 합니다.
차단기는 전류를 제거하고 필요한 절연 내력을 회복해야 합니다.
매체를 중단하는 것이 중요한 이유
중단 매체는 접점 분리 중에 아크가 어떻게 동작하는지를 결정합니다. 진공 기술은 제어된 밀봉 환경을 제공하고 접촉 형상 및 재료 동작을 사용하여 중단을 달성합니다.
이는 일부 기존 차단 기술과 비교할 때 차단기 크기가 작고 상대적으로 간단한 차단 챔버를 허용할 수 있습니다.
그러나 최종 차단기 등급은 여전히 전체 설계에 따라 달라집니다. 진공 기술이 모든 진공 차단기가 임의의 오류 전류를 차단할 수 있다는 것을 의미하지는 않습니다.
따라서 올바른 기술 접근 방식은 계산된 시스템 오류 수준부터 시작한 다음 해당 표준에 따라 차단기의 정격 차단 및 내성 기능을 확인하는 것입니다.
작동 메커니즘이 성능에 어떤 영향을 미칩니까?
작동 메커니즘은 차단기 접점이 얼마나 빠르고 일관되게 움직이는지를 결정합니다. 기계적 이벤트의 정확한 순서 중에 중단이 발생하기 때문에 메커니즘 설계는 성능의 핵심입니다.
스프링 작동 메커니즘
스프링 메커니즘은 닫히거나 열리는 작업 전에 기계적 에너지를 저장합니다. 전기 제어 명령은 저장된 에너지를 방출하여 차단기 접점을 이동합니다.
이 아키텍처는 전체 기계적 스트로크 동안 지속적인 전기 공급이 필요 없이 제어된 접점 이동을 제공할 수 있기 때문에 중전압 개폐 장치에 널리 사용됩니다.
전자기 메커니즘
일부 차단기 설계에서는 전자기 운영 체제를 사용하여 접점 이동을 생성합니다. 이러한 메커니즘은 다양한 작동 특성을 제공할 수 있으며 특정 차단기 아키텍처 및 제어 요구 사항에 따라 선택될 수 있습니다.
폐쇄작업
닫히는 동안 메커니즘은 적절한 속도와 최종 접촉력으로 접점을 결합해야 합니다. 안정적인 폐쇄 동작은 기계적 충격을 줄이고 적절한 전류 전도를 보장합니다.
개통작업
오프닝 스트로크는 의도된 중단 프로세스를 지원할 만큼 빠르고 일관적이어야 합니다. 차단기는 전류 차단 후 올바른 유전체 조건을 설정해야 하기 때문에 접점 분리 거리와 속도가 중요합니다.
에너지 저장
메커니즘에는 일반적으로 에너지 저장 표시기 또는 모터 작동식 충전 시스템이 포함됩니다. 제어 시스템은 메커니즘에 다음 작업을 위한 충분한 에너지가 있는지 여부를 결정할 수 있습니다.
기계적 내구성
반복적인 작업으로 인해 스프링, 샤프트, 베어링, 연결 장치, 래치 및 보조 스위치가 마모됩니다. 기계적 내구성 테스트는 메커니즘이 허용할 수 없는 성능 저하 없이 지정된 작업 수를 완료할 수 있는지 여부를 확인하는 데 도움이 됩니다.
| 메커니즘 영역 | 필수 동작 | 가능한 실패 우려 |
|---|---|---|
| 에너지 저장 | 안정적인 작동 준비 | 불완전한 충전 또는 모터 문제 |
| 드라이브 열기 | 일관되고 빠른 접촉 분리 | 느린 움직임, 마모, 기계적 방해 |
| 드라이브 종료 | 통제된 접촉 참여 | 과도한 영향 또는 불완전한 종료 |
| 래칭 | 안전한 접촉 위치 | 잘못된 래치 조정 또는 마모 |
| 보조 스위치 | 정확한 위치 피드백 | 잘못된 표시 또는 접점 성능 저하 |
기계적 타이밍이 중요함
3상 차단기의 경우 3극의 작동은 지정된 타이밍 관계 내에서 유지되어야 합니다. 과도한 극 간 변화는 스위칭 동작에 영향을 미칠 수 있으므로 제조 및 유지 관리 중에 제어되어야 합니다.
메커니즘의 유지 관리
밀봉된 차단기는 의도된 서비스 수명 동안 제한된 서비스가 필요할 수 있지만 메커니즘은 외부적이고 기계적입니다. 링키지, 지정된 윤활, 패스너, 스프링, 베어링 및 보조 접점 검사가 여전히 중요합니다.
유지 관리 계획은 제조업체의 기술 지침과 설치의 실제 전환 의무를 따라야 합니다.
실내 디자인과 실외 디자인의 차이점은 무엇입니까?
실내 및 실외 차단기는 동일한 기본 차단 원리를 사용할 수 있지만 기계적 및 환경적 요구 사항은 매우 다릅니다.
실내 차단기
실내 차단기는 일반적으로 배전반 캐비닛이나 전기실 내에 설치됩니다. 주변 환경을 더욱 효과적으로 제어할 수 있어 컴팩트한 절연 및 인클로저 배치가 가능합니다.
실내 설계는 금속 피복 스위치기어 내에서 인출형 장치 또는 고정 설치로 나타나는 경우가 많습니다. 정확한 배열은 패널 아키텍처에 따라 다릅니다.
옥외 차단기
실외 장비는 비, 습도, 온도 변화, 햇빛, 오염, 먼지, 바람 및 기타 환경적 스트레스를 견뎌야 합니다.
따라서 실외 제품에는 적절한 인클로저 밀봉, 외부 절연, 재료 선택, 표면 보호 및 내후성 메커니즘이 필요합니다.
복합단열재
실외 차단기는 제품 구조에 따라 실리콘 고무 또는 에폭시 기반 부품과 같은 복합 절연 재료를 사용할 수 있습니다. 이러한 재료는 올바르게 설계되면 변화하는 환경 조건에서도 단열 성능을 지원할 수 있습니다.
기둥 장착 설치
일부 실외 배전 차단기는 기둥 장착용으로 설계되었습니다. 이 구성을 사용하면 오버헤드 분배 네트워크에 대한 통합이 단순화되고 스위칭 장치가 상대적으로 작은 설치 공간을 차지할 수 있습니다.
변전소 설치
변전소 차단기는 구조물이나 실외 배전반 어셈블리 내에 설치할 수 있습니다. 버스바, 변류기, 전압 변압기, 서지 방지기 및 접지 시스템에 대한 연결을 조정해야 합니다.
| 설치 유형 | 일반적인 환경 | 주요 디자인 초점 |
|---|---|---|
| 실내 배전반 | 전기실 및 밀폐된 캐비닛 | 컴팩트함, 구획 통합, 서비스 접근 |
| 옥외유통 | 야외 네트워크 | 내후성 및 단열 성능 |
| 기둥 장착형 | 간접 분배 시스템 | 무게, 장착 구조, 원격 작동 |
| 옥외 변전소 | 유틸리티 및 산업용 변전소 | 환경 내구성, 부스바 통합, 절연 조정 |
환경적 요인
온도, 고도, 오염, 습도, 염분 노출 및 자외선 복사는 모두 장비 선택에 영향을 미칠 수 있습니다.
예를 들어, 높은 고도는 공기 단열재의 유전 성능에 영향을 줄 수 있는 반면, 심각한 오염은 외부 단열 표면에 영향을 미칠 수 있습니다. 해안 환경은 특히 금속 구조물 및 연결부 주변에서 부식 노출을 증가시킬 수 있습니다.
실내라고 해서 유지보수가 필요 없다는 의미는 아닙니다.
실내 장비는 직접적인 날씨로부터 보호되지만 먼지, 결로, 온도 변화 및 기계적 마모는 여전히 메커니즘과 전기 연결에 영향을 미칠 수 있습니다.
따라서 환경 보호는 실내 장비가 이상적인 조건에서 작동한다고 가정하기보다는 현실적으로 평가되어야 합니다.
진공 차단기는 다른 차단 기술과 어떻게 비교됩니까?
중단 기술 간의 차이점을 이해하면 엔지니어가 정보에 입각한 기술적 결정을 내리는 데 도움이 됩니다. 각 기술에는 고유한 전기, 기계, 환경 및 유지 관리 특성이 있습니다.
공기 중단
공기 회로 차단은 공기를 아크 매체로 사용합니다. 역사적으로 공기 시스템은 다양한 전압 등급에 걸쳐 사용되었습니다. 설계에는 아크 슈트, 자기 파열 또는 기타 아크 제어 방법이 포함될 수 있습니다.
중간 전압에서 컴팩트 진공 차단은 차단 프로세스를 밀봉된 챔버 내부에 배치하여 다른 물리적 아키텍처를 제공할 수 있습니다.
오일 중단
오일 회로 차단기는 절연 매체와 아크 소화 과정의 일부로 절연유를 사용합니다. 이전 설치에는 여전히 이러한 장비가 포함될 수 있지만 현대의 고압 설치에서는 대체 기술을 사용하는 경우가 많습니다.
오일 시스템은 오일 상태, 봉쇄, 누출, 오염 및 관련 유지 관리 문제에 주의를 기울여야 합니다.
SF6 중단
SF6 가스는 전기 절연 및 아크 소화 특성으로 인해 역사적으로 가스 절연 및 가스 회로 차단 장비에 사용되었습니다. 그러나 환경적 고려로 인해 적합한 응용 분야에서 대체 기술의 개발 및 채택이 장려되었습니다.
진공 중단
진공 중단은 밀봉된 진공 챔버를 사용합니다. 콤팩트한 차단 요소와 차단기 내부에 절연유가 부족하다는 점은 이 기술의 중요한 특징입니다.
| 기술 | 아크 미디엄 | 일반적인 고려 사항 |
|---|---|---|
| 공기 | 공기 | 아크 제어 구조 및 물리적 절연 요구 사항 |
| 기름 | 절연유 | 오일 상태, 봉쇄, 유지보수 |
| SF6 가스 | SF6 | 가스 밀봉, 취급, 환경 고려 사항 |
| 진공 | 금속 증기 아크 동작을 갖춘 진공 | 차단기 설계, 접점 재질, 메커니즘 성능 |
진공 기술이 고압에서 널리 사용되는 이유
진공 차단은 소형 차단기, 빠른 아크 소멸 및 밀봉된 차단 환경을 제공할 수 있습니다. 이러한 특성은 실내 중전압 스위치기어와 다양한 실외 배전 애플리케이션에 잘 맞습니다.
이 기술은 최신 차단기 메커니즘 및 디지털 보호 시스템과도 호환됩니다.
기술 선택은 애플리케이션별로 이루어져야 합니다.
하나의 중단 매체가 보편적으로 우수하다고 선언하는 것은 기술적으로 타당하지 않습니다. 올바른 접근 방식은 전기 네트워크의 요구 사항, 사용 가능한 설치 공간, 환경 조건, 작동 의무, 보호 아키텍처, 적용 가능한 표준 및 유지 관리 전략을 비교하는 것입니다.
적절한 기술은 모든 요구사항을 충족하는 기술입니다.
차단기는 보호 계전기 및 센서와 어떻게 작동합니까?
회로 차단기는 단독으로 작동하는 경우가 거의 없습니다. 트립 및 폐쇄 동작은 일반적으로 전기 상태를 측정하고 스위칭 동작이 필요한 시기를 결정하는 보호 시스템과 조정됩니다.
변류기
변류기는 보호 계전기와 계기에 스케일링된 전류 정보를 제공합니다. 해당 비율과 정확도 특성은 보호 체계와 일치해야 합니다.
변류기와 차단기는 동일한 오류 제거 체인의 일부를 구성합니다. CT 구성이나 배선이 올바르지 않으면 릴레이가 예상한 신호를 수신하지 못할 수 있습니다.
전압 변압기
전압 변압기는 보호, 측정, 동기화 및 제어를 위한 전압 정보를 제공할 수 있습니다. 보호 기능에 따라 계전기는 전류와 함께 전압을 사용하여 네트워크의 전기적 상태를 결정할 수 있습니다.
보호계전기
보호 계전기는 지속적으로 전기 측정을 평가합니다. 애플리케이션에 따라 기능에는 과전류, 지락, 저전압, 과전압, 방향 보호, 모터 보호, 변압기 보호 또는 기타 특수 기능이 포함될 수 있습니다.
트립 회로
계전기는 차단기가 열려야 한다고 결정하면 제어 회로를 통해 트립 명령을 보냅니다. 트립 코일은 메커니즘을 작동시켜 접점을 분리합니다.
마감 통제
폐쇄도 통제됩니다. 시스템에는 로컬 및 원격 폐쇄 제어, 전기 인터록, 동기화 기능 및 허용 신호가 포함될 수 있습니다.
| 시스템 요소 | 기능 | 차단기와의 관계 |
|---|---|---|
| 변류기 | 전류 측정 | 보호 및 측정 입력 제공 |
| 전압 변압기 | 전압 측정 | 보호 및 제어를 위한 전압 정보 제공 |
| 보호계전기 | 전기적 상태를 평가합니다. | 트립 또는 허용 명령을 발행합니다. |
| 트립코일 | 전기적 명령을 기계적 동작으로 변환합니다. | 차단기 개방 시작 |
| 제어 시스템 | 스위칭 및 상태를 감독합니다. | 로컬, 원격, 연동 운영 관리 |
연동
연동은 중요한 안전 기능입니다. 기계적 또는 전기적 인터록은 장비가 부적절한 상태에 있을 때 선택된 조치를 방지할 수 있습니다.
예를 들어, 인출형 차단기는 닫혀 있는 동안 위치 간 이동이 허용되지 않을 수 있습니다. 시스템 아키텍처에 따라 1차 회로에 전원이 공급되는 동안 접지 스위치가 작동하지 않을 수 있습니다.
원격 모니터링
현대의 전기 설비에서는 차단기 위치, 트립 상태, 메커니즘 상태 및 기타 매개변수를 모니터링하기 위해 디지털 통신을 점점 더 많이 사용하고 있습니다.
원격 정보는 운영 인식을 향상시킬 수 있지만 디지털 모니터링이 올바른 현지 안전 절차를 대체하지는 않습니다. 유지 관리 팀에는 여전히 정의된 격리, 검증, 접지 및 작업 관행이 필요합니다.
이 스위칭 기술을 사용하는 애플리케이션은 무엇입니까?
진공 차단 기술은 컴팩트한 형태와 밀봉된 차단기가 광범위한 배전 아키텍처에 적합하기 때문에 많은 중전압 응용 분야에서 사용됩니다.
유틸리티 네트워크 내 피더 스위칭, 변압기 연결, 버스 섹션 및 배전 보호에 사용됩니다.
모터, 변압기, 공정 장비 및 내부 배전 시스템을 제공하는 중간 전압 공급 장치에 사용됩니다.
태양광 및 풍력 설비 내에서 수집 시스템, 변압기 연결, 피더 보호 및 제어된 스위칭을 지원합니다.
까다로운 산업 환경에서 장비를 작동해야 하는 중전압 배전 네트워크에 적용할 수 있습니다.
중전압 전기 공급을 받고 변압기와 공급 장치를 통해 전력을 분배하는 대형 건물 및 캠퍼스에 사용됩니다.
철도, 대중교통, 공항 및 제어된 중간 전압 스위칭이 필요한 기타 인프라의 배전을 지원할 수 있습니다.
유틸리티 배포
유틸리티 네트워크는 중전압 차단기를 사용하여 피더를 관리하고 배전 회로를 구분합니다. 차단기는 네트워크 토폴로지 및 보호 조정이 허용하는 경우 네트워크의 다른 부분에 전원이 공급되도록 허용하면서 결함이 있는 피더를 격리할 수 있습니다.
실외 기둥 장착 구성은 가공 배전 시스템에 유용할 수 있는 반면, 실내 배전반 차단기는 변전소 및 소형 배전 어셈블리에 통합되는 경우가 많습니다.
산업유통
산업 플랜트에는 여러 개의 중전압 모터, 변압기, 프로세스 라인 및 대규모 전기 부하가 있을 수 있습니다. 더 큰 배전 섹션의 불필요한 트리핑이 여러 다운스트림 회로에 영향을 미칠 수 있으므로 선택적 보호가 특히 중요합니다.
따라서 차단기는 플랜트의 전기 아키텍처를 반영하는 보호 체계로 작동해야 합니다.
변압기 보호
고압 차단기는 네트워크 설계에 따라 변압기의 1차측 또는 2차측에 사용될 수 있습니다. 보호 시스템에는 과전류, 지락, 온도 및 기타 변압기 관련 기능이 통합될 수 있습니다.
모터 스위칭
대형 모터에는 중간 전압 스위칭 및 보호가 필요할 수 있습니다. 모터 애플리케이션에는 시동 전류가 일반 작동 전류보다 훨씬 높을 수 있기 때문에 자체적인 문제가 있습니다.
따라서 차단기와 보호 계전기는 모터의 시동 특성과 보호 요구 사항에 따라 선택해야 합니다.
재생 가능 에너지 시스템
태양광 및 풍력 프로젝트에는 종종 여러 수집 공급 장치와 변압기 인터페이스가 포함됩니다. 중전압 차단기는 수집 네트워크의 섹션을 연결 및 격리하고 발전 장비와 보호를 조정하는 데 사용할 수 있습니다.
중요 인프라
병원, 데이터 센터, 공항, 수처리 시설 및 통신 인프라에는 고도로 조정된 중전압 배전 시스템이 필요할 수 있습니다. 이러한 환경에서 차단기 선택은 중복성, 보호 선택성, 유지 관리 절차 및 운영 연속성과 밀접하게 연결되어 있습니다.
이러한 모든 애플리케이션에서 차단기는 더 큰 전기 아키텍처의 일부입니다. 애플리케이션은 올바른 전압, 전류, 오류 등급, 보호 체계, 제어 배열, 환경 설계 및 유지 관리 전략을 결정합니다.
피해야 할 일반적인 선택 및 설치 실수는 무엇입니까?
많은 차단기 문제는 불완전한 사양이나 설치 가정으로 인해 발생할 수 있습니다. 가장 중요한 오류는 엔지니어가 차단기를 완전한 보호 및 배전 시스템의 일부가 아닌 격리된 구성 요소로 취급할 때 발생합니다.
- 전압으로만 선택:정격 전류, 고장 성능, 절연, 작동 메커니즘 및 환경도 일치해야 합니다.
- 단락 계산 무시:차단기 정격이 확정되기 전에 사용 가능한 고장 전류를 설정해야 합니다.
- 보호 조정 무시:계전기 설정 및 차단기 성능은 원하는 선택성을 지원해야 합니다.
- 케이블 공간을 과소평가:케이블 종단 및 굽힘 반경은 실제 스위치기어 배열에 영향을 미칠 수 있습니다.
- 제어 전압 간과:트립 및 폐쇄 회로에는 적절한 보조 전원이 필요합니다.
- 인터록 무시:전체 스위치기어 아키텍처에 대해 작동 순서를 확인해야 합니다.
- 유지 관리 계획 건너뛰기:메커니즘, 단자, 제어 회로 및 주변 개폐 장치는 여전히 검사가 필요합니다.
- 불완전한 문서 사용:도면, 배선도, 명판 데이터 및 테스트 기록은 동일한 구성을 설명해야 합니다.
“최고 평점은 항상 더 좋다” 문제
더 높은 등급이 자동으로 올바른 엔지니어링 선택은 아닙니다. 차단기는 물리적 개폐 장치, 케이블 배열, 보호 시스템, 제어 전압 및 설치 환경에 적합해야 합니다.
선택은 계산된 요구 사항과 적용 가능한 설계 여유를 기반으로 해야 합니다.
"진공이란 유지 관리가 필요하지 않음을 의미합니다" 문제
진공 차단기는 밀봉되어 있지만 차단기에는 마모가 발생할 수 있는 기계 및 전기 구성 요소가 포함되어 있습니다. 스프링, 베어링, 연결 장치, 보조 스위치, 트립 회로, 단자 및 제어 커넥터는 모두 관련 유지 관리 지점으로 유지됩니다.
"어디서나 동일한 차단기" 문제
깨끗한 실내 산업실과 해안 실외 변전소는 매우 다른 환경을 나타냅니다. 동일한 물리적 구성이 두 가지 모두에 적합하다고 자동으로 가정해서는 안 됩니다.
"나중에 설치" 문제
스위치기어 설계 시 차단기 장착, 케이블 종단, 제어 배선, 인터록 및 외함 치수를 고려해야 합니다. 제조 후에 이러한 세부 사항을 개조하는 것은 어려울 수 있습니다.
'한 번만 문서화' 문제
프로젝트 중에 변경된 사항은 단선 다이어그램, 패널 도면, 배선 회로도, 보호 설정, 자재 명세서 및 시운전 문서에 일관되게 반영되어야 합니다.
테스트 및 표준은 어떻게 평가되어야 합니까?
중압 회로 차단기는 안전이 중요한 전기 장치이므로 테스트는 성능을 확인하는 데 핵심적인 역할을 합니다.
IEC 62271은 고전압 개폐 장치 및 제어 장치를 다루는 중요한 표준 제품군입니다. 각 부품은 다양한 장비 유형 및 테스트 요구 사항을 해결합니다.
정기 테스트
각 생산 단위가 적용 가능한 설계 요구 사항을 준수하는지 확인하기 위해 제조된 장비에 대해 일상적인 테스트가 수행됩니다.
정확한 테스트 프로그램은 차단기 설계에 따라 다르지만 전기, 기계, 제어 및 절연 관련 점검이 포함될 수 있습니다.
유형 테스트
유형 테스트는 지정된 테스트 조건에서 특정 설계의 성능을 검증합니다. 온도 상승, 유전체 성능, 단락 차단, 기계적 내구성, 내부 아크 동작 및 해당하는 기타 특성을 해결할 수 있습니다.
유전체 테스트
유전체 테스트는 절연 시스템이 지정된 전압 스트레스를 견딜 수 있는지 여부를 평가합니다. 여기에는 적용 가능한 요구 사항에 따라 상용 주파수 내성 및 임펄스 관련 테스트가 포함될 수 있습니다.
기계적 내구성 테스트
기계적 내구성 테스트는 작동 메커니즘이 허용할 수 없는 성능 저하 없이 필요한 스위칭 작동 횟수를 완료할 수 있는지 여부를 평가합니다.
단락 테스트
단락 유형 테스트는 정의된 오류 전류 조건을 차단하는 차단기의 능력을 평가할 수 있습니다. 이는 완전한 중단 시스템의 가장 중요한 시연 중 하나입니다.
온도 상승 테스트
온도 상승 테스트는 정의된 전류 조건에서 전류가 흐르는 부품의 열적 동작을 확인합니다. 접촉 저항, 도체 구조, 단자 및 인클로저 설계가 모두 결과에 영향을 미칩니다.
| 테스트 카테고리 | 주요 목적 | 전형적인 증거 |
|---|---|---|
| 정기 테스트 | 제조된 각 단위를 확인합니다. | 정기검사 및 시험기록 |
| 유형 테스트 | 정의된 조건에서 설계 검증 | 형식 테스트 보고서 또는 인증서 |
| 유전체 테스트 | 절연 내력 확인 | 전기 테스트 기록 |
| 기계적 내구성 | 스위칭 메커니즘 내구성 검증 | 내구성 테스트 문서 |
| 단락 테스트 | 오류 중단 기능 확인 | 적용 가능한 유형 테스트 문서 |
| 온도 상승 | 연속 전류 열 동작 평가 | 열성능 시험기록 |
테스트 범위 문제
테스트 인증서는 상황에 맞게 검토되어야 합니다. 테스트된 전압, 전류, 차단기 구성, 메커니즘, 절연 시스템 및 부속품은 공급되는 구성과 일치해야 합니다.
하나의 제품 구성과 관련된 인증서가 제품군의 모든 변형을 자동으로 포괄한다고 가정해서는 안 됩니다.
공장검사
품질 프로그램에는 치수 점검, 진공 무결성 검증, 접촉 저항 측정, 기계적 타이밍 점검, 제어 회로 검증 및 육안 검사도 포함될 수 있습니다.
현장 시운전
설치 후에는 프로젝트 절차에 따라 차단기와 스위치기어 어셈블리를 시운전해야 합니다. 여기에는 절연 테스트, 접촉 저항 측정, 기계적 작동 점검, 보호 계전기 테스트, 제어 회로 점검, 인터록 검증 및 기능 테스트가 포함될 수 있습니다.
전문 기술 사양에는 무엇이 포함되어야 합니까?
전문 사양은 장비가 제조 또는 설치되기 전에 엔지니어와 구매 팀에게 올바른 차단기를 선택할 수 있는 충분한 정보를 제공해야 합니다.
| 사양영역 | 정의할 정보 | 중요한 이유 |
|---|---|---|
| 정격전압 | 시스템 전압 및 장비 정격 | 전기 및 절연 요구 사항 정의 |
| 정격전류 | 연속 전류 성능 | 열 및 도체 요구 사항 정의 |
| 빈도 | 50Hz, 60Hz 또는 지정된 시스템 주파수 | 전기 네트워크와의 호환성 보장 |
| 차단 용량 | 필수 단락 차단 등급 | 결함 수준에 대한 적합성을 결정합니다. |
| 견딜 수 있는 능력 | 단시간 및 최대 내구성 요구 사항 | 구조적 및 열적 결함 성능 지원 |
| 격리 | 단열 수준 및 구조 | 유전 적합성 보장 |
| 작동 메커니즘 | 스프링, 전자기 또는 정의된 대안 | 제어 및 기계적 동작을 결정합니다. |
| 제어 전압 | 트립, 클로즈, 모터 및 보조회로 전압 | 제어 시스템과의 호환성 보장 |
| 장착 배열 | 고정형, 인출형, 기둥 장착형 또는 기타 배열 | 물리적 호환성 보장 |
| 환경 | 실내, 실외, 온도, 고도, 오염 | 현장 조건에 맞는 제품 |
단선 다이어그램으로 시작
단선 다이어그램은 전기 네트워크에서 차단기가 위치하는 위치를 정의합니다. 여기에는 들어오고 나가는 피더, 변압기, 모터, 발전기, 모선, 보호 구역 및 기타 주요 요소가 표시됩니다.
차단기 사양은 이러한 전기적 맥락에서 개발되어야 합니다.
차단기 위치 정의
사양에는 차단기가 고정형인지 인출형인지 명시하고 관련 위치 및 연동 요구 사항을 설명해야 합니다.
기본 연결 정의
연결 형상은 스위치기어 통합에 특히 중요합니다. 버스바 간격, 케이블 종단, 단자 방향 및 위상 배열은 패널 설계와 일치해야 합니다.
보조 기능 정의
해당하는 경우 보조 접점, 트립 코일, 폐쇄 코일, 저전압 릴리스, 모터 작동기, 기계적 표시기 및 원격 제어 인터페이스를 명확하게 나열해야 합니다.
보호 요구 사항 정의
보호 사양에는 필요한 계전기 기능, CT 비율, 해당되는 경우 전압 입력, 트립 논리, 인터록 및 통신 인터페이스가 식별되어야 합니다.
환경 요구 사항 정의
프로젝트에서는 차단기가 실내에서 작동할지 실외에서 작동할지 여부를 식별하고 해당하는 경우 관련 온도, 고도, 습도, 오염, 지진 및 부식 정보를 제공해야 합니다.
테스트 요구 사항 정의
기술 문서에는 적용 가능한 표준, 일상 테스트, 유형 테스트 기대 사항, 검사 요구 사항 및 시운전 절차가 명시되어야 합니다.
- 전기 시스템을 정의합니다.전압, 주파수, 네트워크 구성 및 접지 배열을 설정합니다.
- 시스템 오류 조건을 계산합니다.차단기 위치에서 사용 가능한 단락 전류를 결정합니다.
- 연속 하중을 정의합니다.정격 전류 및 예상 작동 조건을 설정합니다.
- 중단 아키텍처를 선택합니다.진공 기술과 적절한 차단기 구성을 확인하십시오.
- 작동 메커니즘을 정의합니다.필요한 스프링 또는 전자기 배열과 작동 순서를 지정하십시오.
- 보호 정의:CT, 전압 입력, 계전기, 트립 회로 및 인터록을 조정합니다.
- 물리적 설치를 정의합니다.고정식 또는 탈착식 구조, 단자, 치수 및 케이블 인터페이스를 확인하십시오.
- 사이트 조건 검토:온도, 습도, 고도, 오염, 부식 및 환경 노출을 확인하십시오.
- 테스트 정의:해당 루틴, 유형, 공장, 현장 및 시운전 테스트를 확인합니다.
- 제어 문서:모든 도면, 설정, 사양 및 인증서가 동일한 최종 구성을 설명하는지 확인하십시오.
구매자는 승인 전에 무엇을 요청해야 합니까?
- 기본도면:전체 치수, 장착, 단자 위치 및 서비스 간격을 확인하십시오.
- 전기 회로도:트립, 투입, 보조, 인터록, 제어회로를 확인합니다.
- 명판 데이터:전압, 전류, 주파수, 차단 용량 및 관련 정격 특성을 확인합니다.
- 보호 인터페이스:CT, VT, 릴레이, 트립 및 통신 인터페이스를 확인합니다.
- 테스트 문서:제공된 설계에 적용할 수 있는 일상 및 형식 테스트 기록의 범위를 확인합니다.
- 설치 정보:리프팅, 운송, 연결, 시운전 및 유지 관리 요구 사항을 확인하십시오.
상세한 기술 사양은 엔지니어링, 구매, 제조, 시운전 및 유지 관리 팀 간의 모호성을 줄여줍니다. 또한 인터페이스 정보 누락으로 인한 최종 단계 변경을 방지하는 데도 도움이 됩니다.
자주 묻는 질문
진공차단기의 주요 기능은 무엇입니까?
이는 중전압 전기 회로를 연결 및 분리하고 지정된 정상 및 오류 조건에서 전류를 차단합니다. 차단 프로세스는 밀봉된 진공 차단기 내부에서 발생합니다.
전기 아크를 차단하기 위해 진공을 사용하는 이유는 무엇입니까?
진공은 아크 동작이 공기, 오일 또는 가스 중단과 다른 제어된 유전체 환경을 제공합니다. 접점 분리 및 전류 제로 이후 진공 차단기는 설계된 조건에서 신속하게 절연 내력을 회복할 수 있습니다.
진공 차단기 란 무엇입니까?
진공 차단기는 고정 및 이동 전기 접점과 내부 차폐 구성 요소를 포함하는 밀봉된 챔버입니다. 차단기가 열리면 실제 전류 차단을 수행합니다.
회로 차단기와 접촉기의 차이점은 무엇입니까?
회로 차단기는 정격 용량 내에서 사고 전류를 차단하고 보호 기능을 제공하도록 설계되었습니다. 접촉기는 일반적으로 정의된 작동 조건에서 부하를 자주 전환하도록 설계되었으며 일반적으로 회로 차단기와 동일한 오류 제거 역할을 수행하도록 설계되지 않았습니다.
진공 차단 기술은 어떤 전압 레벨을 제공할 수 있습니까?
진공 중단은 고압 장비에 널리 사용됩니다. 특정 제품은 제조업체의 설계 및 해당 표준에 따라 10kV, 12kV, 24kV, 36kV, 40.5kV 및 기타 정의된 정격과 같은 전압 등급에 맞게 설계될 수 있습니다.
단락 차단 용량이 왜 중요한가요?
결함은 매우 높은 전류를 생성할 수 있습니다. 차단기는 허용할 수 없는 오류 없이 시스템 전압에서 지정된 오류 전류를 차단할 수 있어야 합니다. 필요한 정격은 실제 네트워크 단락 계산을 기반으로 해야 합니다.
운영 메커니즘의 역할은 무엇입니까?
작동 메커니즘은 접점을 열고 닫는 데 필요한 기계적 움직임을 제공합니다. 접촉 이동, 속도, 힘 및 타이밍을 제어하므로 중단 및 종료 성능에 직접적인 영향을 미칩니다.
스프링 메커니즘이 일반적으로 사용됩니까?
예. 스프링 작동식 메커니즘은 중전압 차단기에 널리 사용됩니다. 기계적 에너지를 저장했다가 명령에 따라 열거나 닫는 작업을 수행하기 위해 이를 방출합니다.
전자기 메커니즘도 사용할 수 있나요?
예. 특정 차단기 설계는 전자기 작동 메커니즘을 사용합니다. 선택은 차단기 아키텍처, 제어 요구 사항, 작동 순서 및 프로젝트 사양에 따라 달라집니다.
진공 차단기는 유지 관리가 필요하지 않습니까?
아니요. 진공 차단기는 밀봉되어 차단 챔버 내부의 유지 관리가 제한되지만 전체 차단기에는 여전히 기계적 메커니즘, 단자, 보조 접점, 제어 회로, 절연 구조 및 적절한 검사와 서비스가 필요한 기타 구성 요소가 포함되어 있습니다.
작동 메커니즘에는 어떤 유지 관리가 필요합니까?
유지 관리에는 기계적 연결 장치, 스프링, 베어링, 래치, 패스너, 보조 스위치, 제어 배선 및 지정된 윤활 지점에 대한 검사가 포함될 수 있습니다. 정확한 절차는 제조업체의 유지 관리 문서와 장비의 작동 의무를 따라야 합니다.
실내 진공 차단기와 실외 진공 차단기의 차이점은 무엇입니까?
실내 제품은 일반적으로 보호된 배전반이나 전기실에 통합되는 반면 실외 제품은 비, 온도 변화, 햇빛, 오염 및 기타 환경 조건을 견디도록 설계됩니다. 전기적 중단 원리는 유사할 수 있지만 인클로저 및 절연 요구 사항은 다릅니다.
인출형 차단기란?
인출형 차단기는 장비 설계에 따라 연결 위치, 테스트 위치, 격리 위치 등 스위치기어에 정의된 기계적 위치 사이를 이동할 수 있습니다. 이러한 배열은 정의된 연동 기능을 유지하면서 유지 관리 및 테스트 절차를 지원할 수 있습니다.
차단기는 보호 계전기와 어떻게 작동합니까?
계전기는 변류기 및 해당되는 경우 전압 변압기로부터 전기 측정값을 수신합니다. 계전기는 정의된 비정상 조건을 식별하면 차단기에 트립 신호를 보냅니다. 그러면 트립 코일이 메커니즘을 작동시켜 접점을 엽니다.
변류기가 중요한 이유는 무엇입니까?
변류기는 보호 및 측정을 위해 스케일링된 전류 신호를 제공합니다. 비율, 정확도, 부담 및 연결 배열은 보호 계전기 및 전체 전기 시스템과 조화를 이루어야 합니다.
전압 변압기가 때때로 차단기와 함께 사용되는 이유는 무엇입니까?
전압 변압기는 측정, 보호, 동기화 및 제어를 위해 스케일링된 전압 신호를 제공합니다. 애플리케이션에 따라 보호 계전기는 전류 정보와 함께 전압 정보를 사용하여 오류 또는 비정상적인 작동 상태가 존재하는지 여부를 판단할 수 있습니다.
연동의 목적은 무엇입니까?
연동은 정의된 안전하지 않은 작동 순서를 방지하는 데 도움이 됩니다. 개폐 장치 설계에 따라 필요한 조건이 충족될 때까지 차단기 이동, 접지 스위치 작동 또는 폐쇄 동작을 제한할 수 있습니다.
고압 차단기와 일반적으로 관련된 표준은 무엇입니까?
IEC 62271은 고전압 개폐 장치 및 제어 장치를 다루는 중요한 표준 제품군입니다. 적용 가능한 부분은 장비 유형 및 디자인에 따라 다릅니다. 국가 및 지역 요구 사항도 적용될 수 있습니다.
일상적인 테스트와 유형 테스트의 차이점은 무엇입니까?
관련 생산 요구 사항을 준수하는지 확인하기 위해 제조된 장치에 대해 일상적인 테스트가 수행됩니다. 유형 테스트는 지정된 테스트 조건에서 설계 성능을 평가하며 일반적으로 설계 검증의 일부로 수행됩니다.
차단기를 선택할 때 어떤 기술정보를 제공해야 합니까?
중요한 정보에는 시스템 전압, 정격 전류, 주파수, 단락 수준, 절연 요구 사항, 설치 위치, 고정 또는 인출형 구조, 제어 전압, 보호 기능, 보조 접점, 단자 배열, 환경 조건, 적용 가능한 표준 및 테스트가 포함됩니다.
특정 배전반 캐비닛에 맞게 차단기를 맞춤 설정할 수 있습니까?
제품군에 따라 프로젝트별 요구 사항에는 장착 치수, 단자 배열, 제어 전압, 보조 회로, 메커니즘 구성, 보호 인터페이스 및 기타 정의된 기술 매개변수가 포함될 수 있습니다. 맞춤형 구성은 승인된 엔지니어링 문서를 통해 제어되어야 합니다.
진공 차단 기술을 일반적으로 사용하는 산업은 무엇입니까?
응용 분야에는 유틸리티 배전, 변전소, 산업 플랜트, 광업, 재생 가능 에너지 시설, 상업용 건물, 운송 인프라, 수처리 및 기타 중전압 전기 설비가 포함됩니다.
차단기와 배전반을 함께 지정해야 하는 이유는 무엇입니까?
차단기는 개폐장치에 기계적, 전기적으로 꼭 맞아야 합니다. 부스바 인터페이스, 케이블 연결, 제어 회로, 인터록, 보호 시스템, 서비스 공간 및 환경 요구 사항은 모두 전체 패널 구성에 따라 달라집니다.
더 나은 차단기 선택이 어떻게 중전압 배전을 강화할 수 있습니까?
고압 스위칭 장비는 전기 네트워크와 비정상적인 조건 제어를 담당하는 보호 시스템 간의 주요 인터페이스 중 하나입니다. 차단기는 지속적인 부하 전류를 전달하고, 안정적으로 작동하고, 정의된 결함 전류를 차단하고, 전기적 및 기계적 스트레스를 견디고, 주변 제어 아키텍처와 정확하게 통신해야 합니다.
진공 중단은 이러한 많은 요구 사항에 대한 실용적인 기반을 제공합니다. 밀봉된 차단기는 아크 소멸을 위한 제어된 환경을 조성하고 소형 스위치기어 구성을 지원할 수 있습니다. 그러나 진공 자체는 전체 제품의 한 요소일 뿐입니다.
접점 시스템, 차폐 배열, 절연 지지대, 작동 메커니즘, 단자, 제어 회로, 보조 접점 및 인클로저가 모두 함께 작동해야 합니다. 개폐 동작에 따라 차단기가 기능을 수행하는 조건이 결정되므로 기계적 일관성이 특히 중요합니다.
전기 선택도 똑같이 중요합니다. 정격 전압과 전류가 출발점을 제공하지만 단락 전류, 절연 수준, 주파수, 온도 상승 및 환경 조건에 따라 특정 구성이 실제 네트워크에 적합한지 여부가 결정됩니다.
보호 시스템은 또 다른 레이어를 추가합니다. 변류기, 전압 변압기, 계전기, 트립 코일, 제어 전원, 통신 인터페이스 및 인터록은 전기 시스템이 오류를 감지하고 이에 응답하는 체인을 생성합니다.
적용도 중요합니다. 유틸리티 변전소, 산업 시설, 재생 가능 에너지 네트워크, 광산 현장, 상업용 건물, 운송 인프라 및 중요 시설의 전기 또는 환경 요구 사항이 반드시 동일할 필요는 없습니다.
테스트 및 문서화는 최종 기술 기반을 제공합니다. 일상 테스트, 형식 테스트, 유전체 평가, 기계적 내구성 테스트, 단락 테스트, 온도 상승 평가, 설치 점검 및 시운전 절차는 모두 최종 장비 구성과 일치해야 합니다.
올바르게 지정된진공 차단기따라서 단순한 스위칭 구성 요소가 아닙니다. 이는 전기 중단, 기계적 작동, 감지, 제어 및 시스템 안전을 연결하는 통합 고압 보호 아키텍처의 일부입니다.
프로젝트에 고압 차단기 구성이 필요합니까?
컴윌전기 정격, 작동 메커니즘, 보호 인터페이스, 장착 배열 및 프로젝트별 기술 요구 사항을 포괄하는 구성을 통해 유틸리티, 산업, 재생 에너지, 상업 및 인프라 애플리케이션을 위한 중전압 스위칭 솔루션을 지원합니다. 신청 세부사항 및 기술적인 논의를 원하시면,저희에게 연락주세요.
