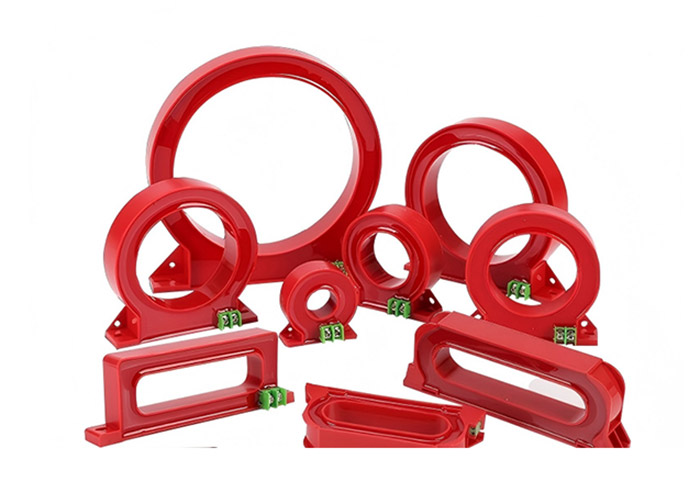

중국의 전문 변류기 제조업체로서,컴윌맞춤형 서비스를 제공하고 싶습니다제로 시퀀스 변류기는 전력 시스템에서 영상 전류를 감지하도록 설계된 단일 턴 관통형 변류기입니다. 3상 전류의 벡터 합을 모니터링하고 배전망 내 누출 또는 접지 결함을 식별합니다.
절연파손이나 접지불량으로 인해 이상전류가 발생하면 변압기는 계전보호장치나 누전방지제어기 등의 보호기기에 신호를 보냅니다. 이 프로세스를 통해 시스템은 경보를 발령하거나 결함이 있는 회로를 분리할 수 있습니다.
영상변류기는 일반적으로 전원 케이블이나 부스바 주변에 설치되므로 중저압 전기 시스템을 모니터링하는 데 적합합니다.
1. 링 코어 구조
변압기는 전류 불균형을 감지하는 2차 권선이 있는 원형 철심을 사용합니다.
2. 에폭시 수지 또는 실리콘 고무 캡슐화
철심과 권선은 보호 쉘 내에 밀봉되어 습기 방지 및 오염 플래시오버로부터 보호합니다.
3. 두 가지 설치 유형
제품은 일체형(케이블 포설 시 사전 설치)과 개방형(기존 케이블 주위에 설치)으로 제공됩니다.
4. 로고스키 코일 기술
일부 설계에서는 Rogowski 코일 감지 기술을 채택하여 전류 신호를 측정 가능한 전압 출력으로 변환합니다.
1. 적용 가능한 전압 범위: 0.4kV ~ 66kV.
2. 그리드 주파수: 표준 작동 주파수는 50Hz입니다.
3. 작동 온도: −10°C ~ +40°C.
4. 같은 이름 끝: "L1" 측면에서 침투하면 두 번째는 "K1"입니다.
올바른 설치는 정확한 작동을 보장합니다.제로 시퀀스 변류기.
일체형 설치
통합 변압기의 경우 케이블을 설치하기 전에 케이블이 변압기를 통과해야 합니다.
개방형 설치
개방형 모델은 변압기 본체를 분리하고 도체 주위에 재조립하여 기존 케이블에 장착할 수 있습니다.
접지 배열
일부 접지 시스템에서는 누설 전류를 정확하게 감지하기 위해 접지점에 연결하기 전에 케이블이 변압기를 통과해야 합니다.
기계적 정렬
분할 변압기를 재조립할 때 측정 편차를 방지하려면 양쪽 절반을 올바르게 정렬해야 합니다.
