진공 회로 차단기(VCB)빠른 아크 소멸, 온실가스 배출 제로, 유지 관리 최소화 등을 제공하는 중전압 보호의 표준이 되었습니다. 이 포괄적인 가이드는 다음과 같은 중요한 질문에 답합니다. VCB는 어떻게 작동합니까? 핵심 구성 요소는 무엇입니까? 진공 접촉기와 어떻게 비교됩니까? 그리고 왜 유틸리티, 산업 및 재생 에너지 분야에서 선호되는 기술입니까? 선도적인 제조업체의 통찰력을 바탕으로컴윌, 이 기사는 엔지니어와 구매자에게 자신의 응용 분야에 적합한 VCB를 선택하는 데 필요한 지식을 제공합니다.
진공 회로 차단기의 효과는 아크를 소멸하기 위해 알려진 최고의 전기 절연체 중 하나인 고진공을 사용하는 데 있습니다. VCB의 접점이 분리되면 플라즈마를 유지하는 가스 분자가 거의 없기 때문에 형성되는 아크가 빠르게 소멸됩니다. 그 결과 AC 파형의 절반 주기 미만의 중단 시간이 발생하여 오류 에너지가 최소화되고 다운스트림 장비가 보호됩니다. 또한 VCB는 SF₆ 차단기에 비해 온실가스를 배출하지 않아 환경적으로 우수하므로 지속 가능한 전력망의 핵심 기술입니다.
의 운영VCB일련의 빠르고 정확한 단계로 나눌 수 있습니다.
이 전체 프로세스는 마이크로초 단위로 발생하므로 VCB는 부하 및 오류 전류 스위칭 모두에 대해 매우 빠르고 안정적입니다.
고품질 VCB는 다음과 같은 몇 가지 중요한 구성 요소의 조립체입니다.
둘 다 진공 차단기를 사용하지만 VCB와 진공 접촉기는 서로 다른 용도로 사용됩니다. 아래 표에는 주요 차이점이 명시되어 있습니다.
| 특징 | 진공차단기(VCB) | 진공 접촉기 |
|---|---|---|
| 주요 역할 | 결함 전류(단락) 및 간헐적인 스위칭으로부터 보호합니다. | 모터 및 히터와 같은 부하의 빈번한 작동 전환. |
| 전압 범위 | 3kV ~ 36kV(특수 모델의 경우 최대 40.5kV) | 최대 15kV, 일반적으로 200A~630A. |
| 일반적인 부하 | 변압기, 발전기, 커패시터, 대형 모터, 배전 공급 장치. | 모터, 조명, 가열 회로 및 자주 전환되는 장비. |
| 스위칭 주파수 | 자주 발생하지 않습니다(보호 및 격리). | 매우 자주 발생합니다(수천 번의 작업). |
| 단락 정격 | 높음(일반적으로 20kA ~ 50kA). | 더 낮습니다(최대 10kA). |
진공 회로 차단기는 고압 애플리케이션에 선호되는 일련의 강력한 이점을 제공합니다.
VCB는 다양한 환경과 운영 요구 사항에 맞게 여러 구성으로 제공됩니다.

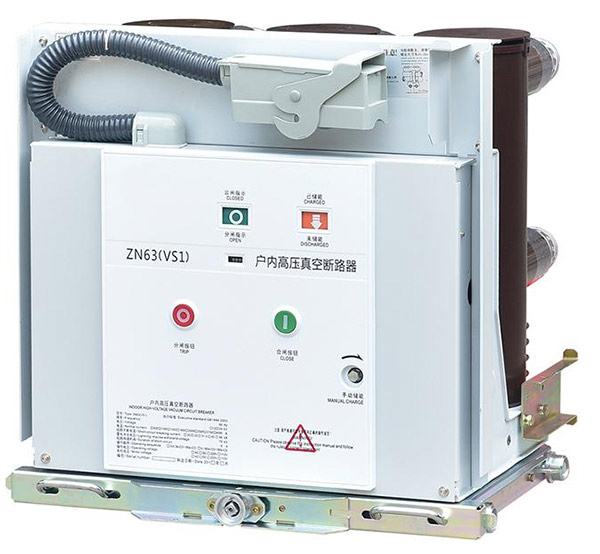

공장, 상업용 건물 및 실내 변전소 내의 개폐기 패널에 설치하도록 설계된 소형 장치입니다. 그 예로는 널리 사용되는 VS1-12 고정형 및 인출형이 있습니다.
비, 바람, 극한 기온을 견딜 수 있는 변전소 및 전송 네트워크용으로 제작된 내후성 모델입니다.
VCB는 광범위한 산업 및 인프라에 필수적입니다.
A1: 주요 차이점은 아크 소멸 매체입니다. VCB는 진공을 사용하는 반면 SF₆ 차단기는 가압 가스를 사용합니다. VCB는 더욱 환경친화적이며(온실 가스 배출 없음), 유전체 복구 속도가 빠르고, 중전압 애플리케이션에 대한 유지 관리가 덜 필요합니다.
A2: 진공 차단기는 평생 동안 밀봉되어 있으며 일반적으로 정상적인 조건에서 10~20년 동안 지속됩니다. 작동 메커니즘의 기계적 수명은 종종 30,000회를 초과합니다.
A3: 그렇습니다. 하지만 사전 타격, 돌입 전류 및 재스트라이크를 최소화하여 접점 수명과 시스템 안정성을 보장하려면 스위칭이 제어되는 특수 커패시터 스위칭 VCB를 사용하는 것이 좋습니다.
A4: 정기 유지 관리는 진공 차단기 자체가 아닌 작동 메커니즘, 전기 연결 및 제어 회로에 중점을 둡니다. 일반적인 작업에는 3~5년마다 육안 검사, 접촉 저항 측정, 기계적 작동 테스트가 포함됩니다.
A5: 물론이죠. 실외 VCB는 열악한 환경 조건을 견딜 수 있도록 내후성 인클로저, 고급 절연체 및 부식 방지 처리로 특별히 설계되었습니다.
진공 회로 차단기는 우수한 성능, 환경적 책임 및 장기적인 신뢰성을 결합한 현대 중전압 배전의 확실한 승자입니다. 업계가 SF₆를 단계적으로 폐지함에 따라 고품질 VCB에 대한 수요가 증가할 것으로 예상됩니다. 장비가 일관된 성능과 안전성을 제공하려면 신뢰할 수 있는 제조업체를 선택하는 것이 중요합니다.
컴윌중국에 본사를 둔 선도적인 공장이자 공급업체인 는 광범위한 실내, 실외 및 전문 VCB를 제공합니다. 당사의 제품은 정밀하게 설계되고 엄격한 테스트를 거쳤으며 재고 주문 및 맞춤형 도매 프로젝트 모두에 사용할 수 있습니다. Comewill을 선택하시면 공장에서 직접 가격 책정, 기술 전문 지식 및 대응적인 고객 지원의 혜택을 누리실 수 있습니다.
