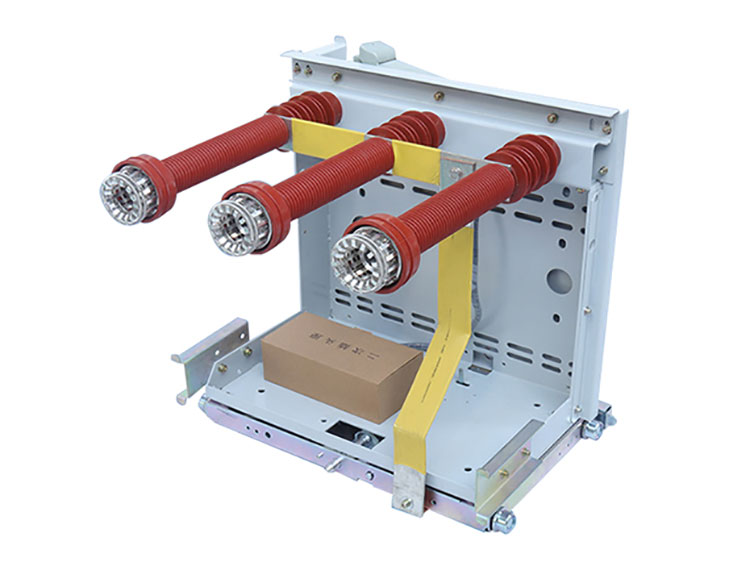

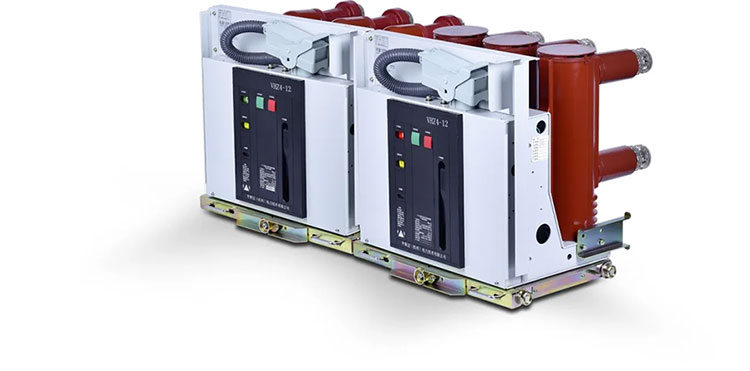

컴윌, 중국 제조업체 및 공급업체가 품질을 제공합니다.실외 진공 회로 차단기, 진공 소호실과 스프링 또는 전자기 작동 메커니즘을 사용하여 사고 전류를 차단합니다. 컴팩트한 구조, 빠른 아크 차단 및 강력한 환경 적응성을 갖춘 이 차단기는 정격 전압이 일반적으로 5kV ~ 40.5kV인 실외 전기 네트워크에 널리 설치됩니다.

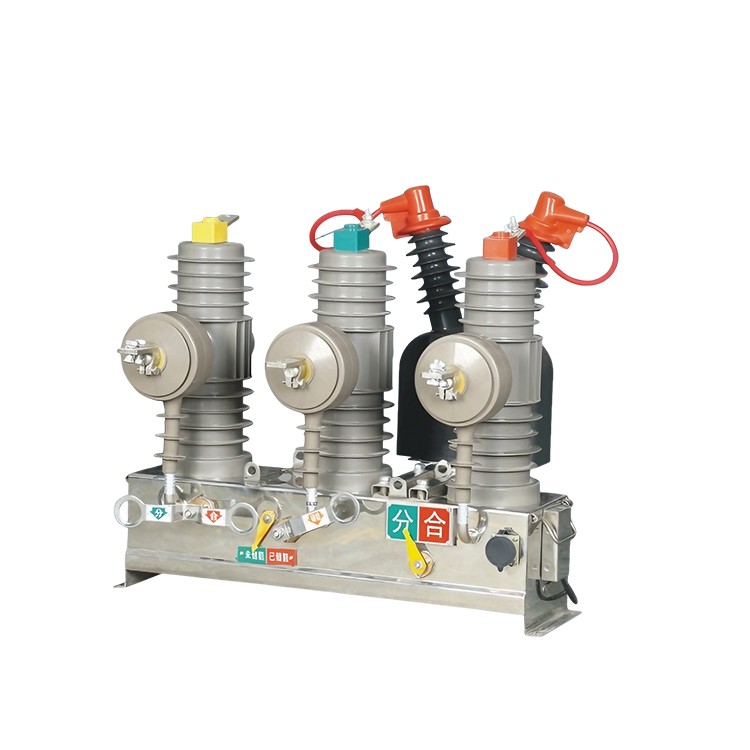

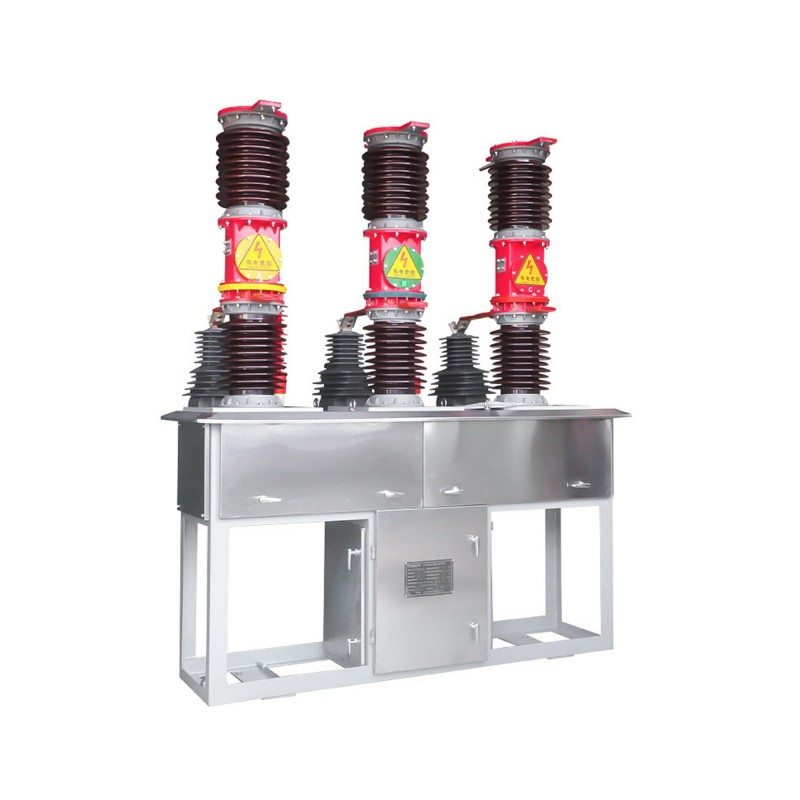

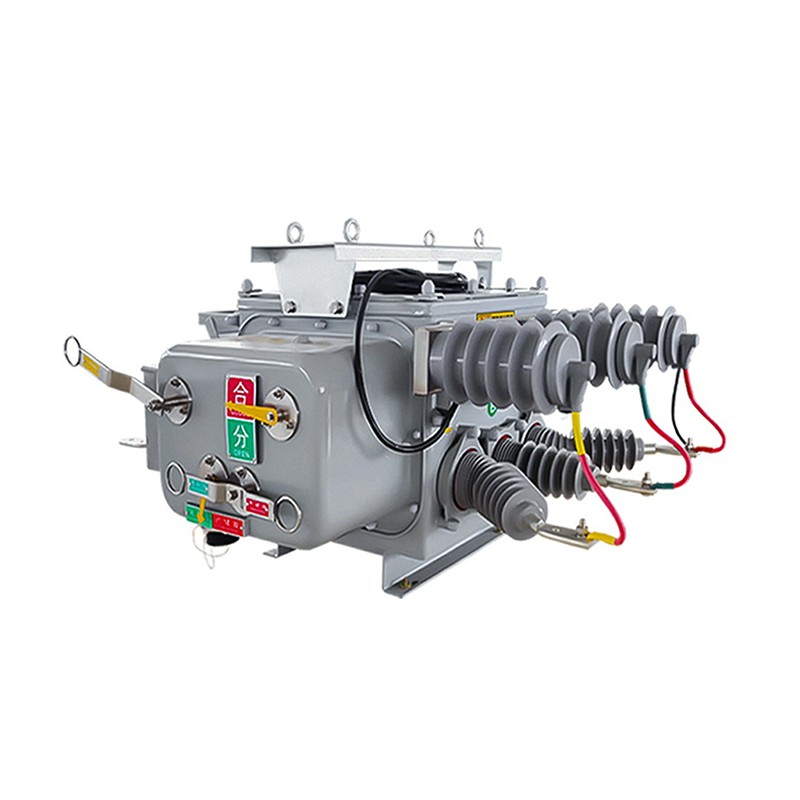

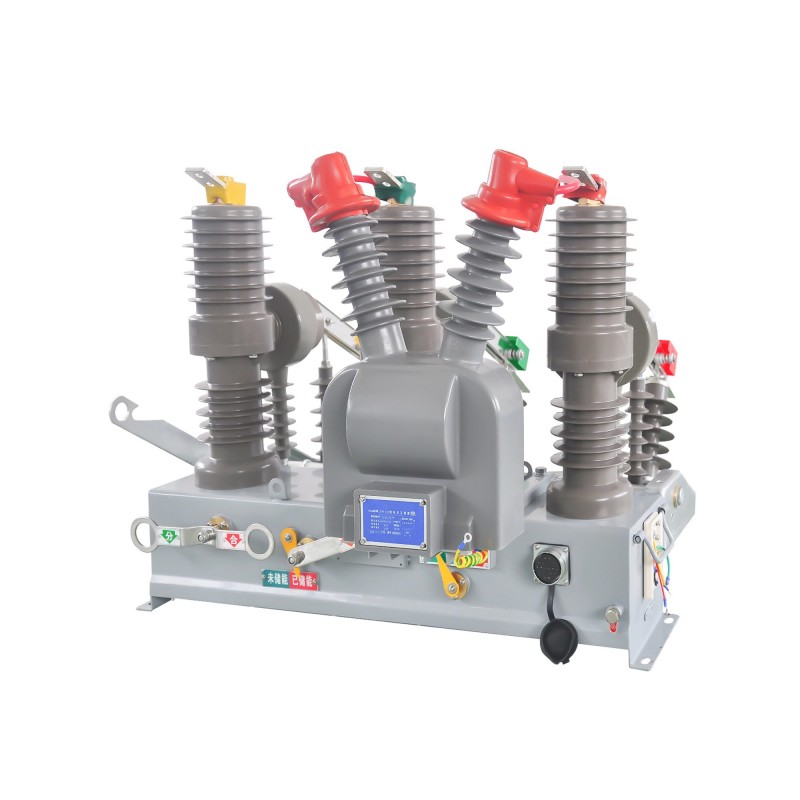

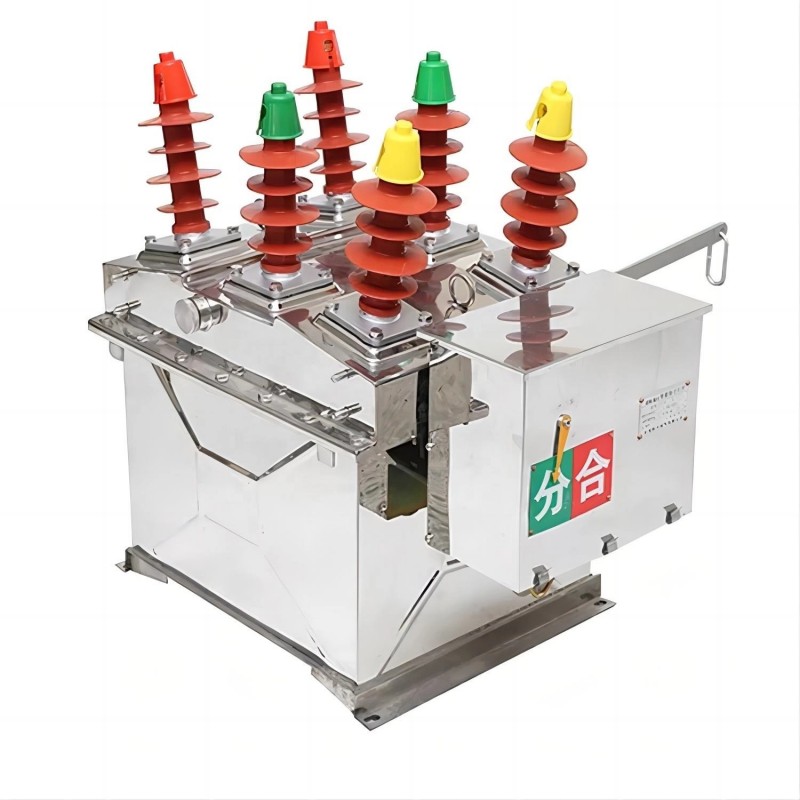

실외 진공 회로 차단기는 야외 배전 환경에 설치하도록 설계되었습니다. 진공 차단기를 소호 매체로 사용하고 스프링이나 전자기 메커니즘을 통해 작동하여 전기 회로를 개폐합니다.
오류가 발생하면 접점이 진공 챔버 내부에서 분리되고 전기 아크가 형성됩니다. 환경이 고진공 상태이기 때문에 아크가 빠르게 소멸되고 전류가 안전하게 차단됩니다. 이 차단기는 실외 변전소, 기둥 장착 배전 시스템 및 그리드 인프라에 일반적으로 사용됩니다.
의 운영실외 진공 회로 차단기주로 진공 차단기와 작동 메커니즘의 두 부분으로 구성됩니다.
진공 아크 중단
차단기가 열리면 분리 접점 사이에 아크가 형성됩니다. 진공 챔버에서는 아크를 유지하는 가스 입자가 거의 없기 때문에 아크가 빠르게 소멸됩니다.
에너지 저장 메커니즘
스프링 메커니즘은 기계적 에너지를 저장했다가 작동 중에 방출하여 접점을 구동하여 빠르게 움직이고 전류를 차단합니다.
빠른 작동 시간
일반적인 개방 시간은 45ms 이하이므로 장비 손상이 시스템 전체에 퍼지기 전에 차단기가 오류를 격리할 수 있습니다.
실외 진공 회로 차단기 장비를 생산하는 전문 중국 공장은 일반적으로 유통 네트워크에 사용되는 표준 기술 지표를 따릅니다.
정격전압
일반적인 레벨에는 12kV, 24kV 및 40.5kV가 포함됩니다.
정격전류
일반적인 정격 전류 범위는 시스템 용량에 따라 630A~1600A입니다.
단락 차단 전류
대부분의 차단기는 20kA~31.5kA의 차단 용량을 지원합니다.
환경 조건
실외 장비는 일반적으로 -40°C ~ +40°C 내에서 작동하며 오염된 환경에 대한 내오염성을 갖도록 설계되었습니다.
기계적 수명
많은 차단기의 기계적 수명은 10,000회 이상에 이릅니다.
올바른 설치는 현장에서 실외 진공 회로 차단기의 안정적인 작동을 보장하는 데 도움이 됩니다.
장착 구조
차단기는 전용 강철 프레임이나 기둥 구조물에 고정되며 일반적으로 4m 이상의 높이에 설치됩니다.
부품 조립
구성 요소는 구조 프레임 → 포스트 절연체 → 진공 차단기 → 버스바 연결 순으로 설치됩니다.
전기 연결
출력 라인 간격과 극 거리는 설계 표준을 따라야 하며 단자 연결부는 부식 방지 그리스로 보호되어야 합니다.
1. 빠른 아크 소멸
진공 차단 기술을 사용하면 아크를 신속하게 억제하고 장비 손상 위험을 줄일 수 있습니다.
2. 환경 친화적인 디자인
절연유나 SF6 가스가 필요하지 않아 누출이나 배출을 방지하는 데 도움이 됩니다.
3. 낮은 유지 관리 요구 사항
밀봉된 진공 챔버는 내부 접점의 마모를 줄이고 일상적인 서비스를 최소화합니다.
4. 컴팩트하고 가벼운 구조
기존 오일 회로 차단기에 비해 구조가 더 작고 운반 및 설치가 더 쉽습니다.
5. 야외 조건에 대한 적응
실리콘 고무 또는 에폭시 수지와 같은 복합 단열재는 오염 플래시오버, 자외선 복사 및 온도 변화를 방지하는 데 도움이 됩니다.
