컴윌신뢰할 수 있는 중국 제조업체이자 전기 장비 공급업체인 는 고품질을 제공합니다.진공 차단기(VCB)재고가 있고 맞춤형 또는 도매 주문이 가능한 시스템입니다. 중전압 및 고전압 배전용으로 설계된 이 차단기는 진공 아크 소호 기술을 사용하여 빠르고 안정적인 전류 차단을 보장하고 가동 중지 시간을 최소화하며 중요한 전기 인프라를 보호합니다. Comewill 진공 회로 차단기는 컴팩트한 디자인, 긴 기계적 수명, 안정적인 성능을 결합하여 산업, 상업 및 유틸리티 응용 분야에 실용적인 선택입니다.
진공 회로 차단기(VCB)는 접점이 분리될 때 진공을 사용하여 아크를 끄는 전기 스위칭 장치입니다. 오일, 공기 또는 SF₆ 차단기와 달리 진공은 높은 절연성과 빠른 아크 억제 기능을 제공하여 결함 확산을 방지하고 전력 시스템을 안정적으로 유지합니다. VCB는 신뢰성, 빠른 작동 및 낮은 유지 관리 요구 사항으로 인해 중전압 그리드, 변전소 및 산업 시설에서 널리 사용됩니다.
오류가 발생하면 맞춤형 진공 회로 차단기의 접점이 빠르게 열립니다. 진공 환경에서는 아크를 유지하는 공기 분자가 없기 때문에 아크가 거의 즉시 중단됩니다. 아크로 인한 금속 증기는 접점과 차폐 커버에 응축되어 재점화를 방지합니다. 이 프로세스는 안전하고 지속적인 작동을 보장하고 마모를 줄여 장치의 전기적 및 기계적 수명을 연장합니다.
컴팩트한 디자인 – 작은 접촉 거리(예: 10kV의 경우 10mm), 가볍고 설치가 쉽습니다.
빠른 아크 소멸 – 아크 지속 시간은 일반적으로 현재 레벨과 관계없이 사이클의 절반에 불과합니다.
높은 전기적 수명 – 정격 전류를 최대 5,000회까지 차단할 수 있습니다. 전체 용량이 30~50회 차단됩니다.
낮은 작동 전력 – 기계적 마모가 최소화된 효율적인 스프링 또는 전자기 메커니즘.
용량성 부하 처리 - 변압기, 모터 및 발전기에 적합합니다.

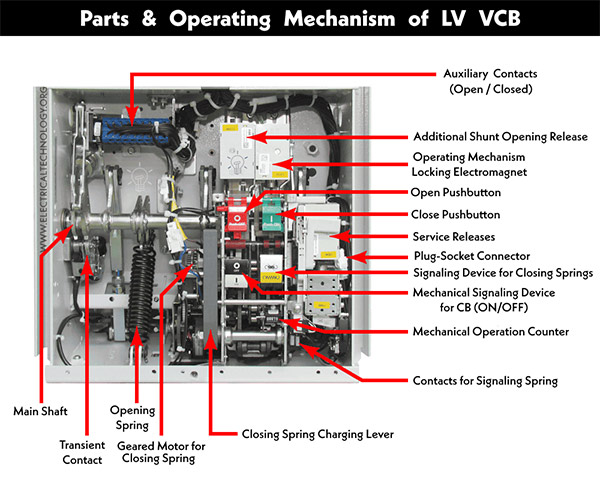

A 진공 차단기주로 진공 차단기, 작동 메커니즘, 차폐 시스템 및 기타 지원 구성 요소로 구성됩니다.
진공 차단기 – 아크를 소멸시키는 밀봉된 챔버입니다. 유형에는 세라믹, 유리 또는 소형 자기장 설계가 포함됩니다.
작동 메커니즘 – 정확한 제어를 위한 CD10, CD17, CT19 또는 CT8과 같은 스프링 또는 전자기 작동 시스템.
차폐 시스템 – 아크 제품을 덮고 균일한 전기장 분포를 보장합니다.
기타 구성 요소 - 안정적인 설치를 위한 베이스, 단열 지지대 및 브래킷.
| 진공 차단기 | 진공 접촉 장치 |
| 진공 회로 차단기는 잠재적인 손상으로부터 고전압 시스템을 보호하도록 설계된 특수 회로 차단기입니다. | 진공 접촉기는 강력한 기계적 수명으로 수많은 작업을 견딜 수 있는 장치입니다. |
| 이는 일반적으로 3kV에서 36kV 사이의 전압 레벨에 사용됩니다. | 진공 접촉기의 필수 정격은 최대 15kV의 전압에서 200A 또는 630A의 값에 도달합니다. |
| 부하는 변압기, 커패시터, 대규모 모터, 발전기 또는 배전 공급 장치를 포함합니다. | 프로세스의 연속성은 퓨즈 교체에 필요한 시간과 일치합니다. |
| 전환 발생이 자주 발생하지 않습니다. | 스위칭이 자주 발생합니다. |

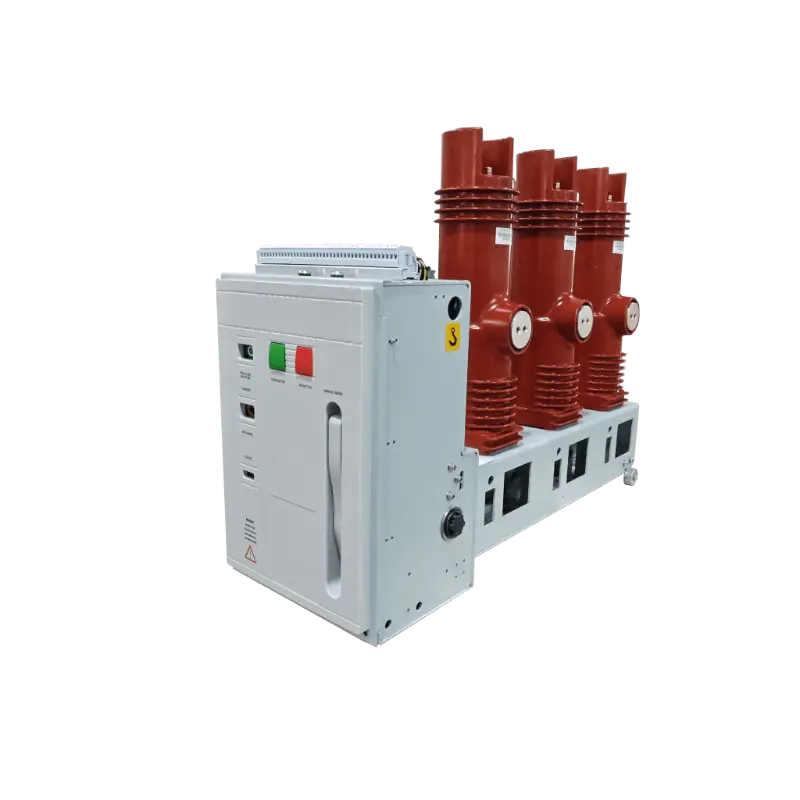

실내 VCB– 공장 및 상업용 건물의 스위치기어 캐비닛용으로 설계된 컴팩트한 제품입니다. 좁은 공간에 적합하며 안전하고 깔끔한 설치를 유지합니다.
실외 VCB– 변전소 및 전송 네트워크를 위한 내후성 모델. 전력 시스템을 보호하면서 바람, 비, 온도 변화를 견딜 수 있도록 설계되었습니다.
