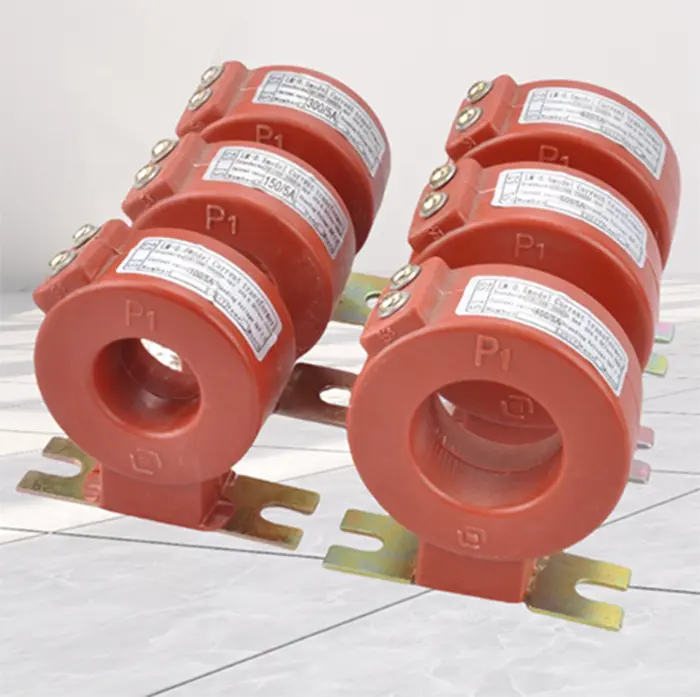

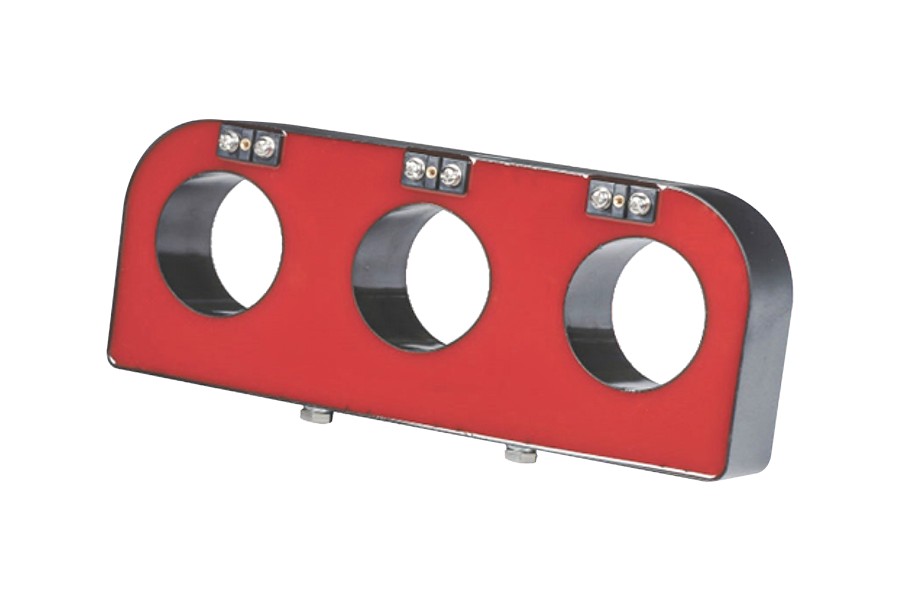

그만큼풍선 캐비닛 전류 변압기C-GIS와 같은 가스 절연 개폐 장치 시스템용으로 설계된 전류 측정 및 보호 장치입니다. 1차 전류를 측정하고 소형 스위치기어 캐비닛 내 계측 및 계전기 보호를 위한 정확한 신호를 제공합니다.컴윌전문 공급업체인 은 재고가 있는 고품질 풍선 캐비닛 전류 변압기를 제공합니다.
팽창형 캐비닛 변류기는 절연 매체가 육불화황(SF₆) 또는 건조 공기일 수 있는 가스 절연 스위치기어 캐비닛 내부에 설치됩니다. 이는 높은 1차 전류를 미터, 계전기 및 보호 장치에서 안전하게 사용할 수 있는 표준화된 2차 전류(보통 5A 또는 1A)로 변환합니다.
변압기는 C-GIS 스위치기어 구조용으로 설계되었기 때문에 일반적으로 케이블 입구 또는 출구 도체 주위에 장착됩니다. 컴팩트한 크기로 인해 안정적인 절연 성능을 유지하면서 밀폐된 스위치기어 구획 내부에 들어갈 수 있습니다.
컴윌은 전문 공장으로 생산하고 있습니다.풍선 캐비닛 전류 변압기장비는 구조적 신뢰성과 설치 호환성에 중점을 둡니다.
1. 에폭시 수지 주조구조
철심과 2차 권선은 에폭시 수지로 캡슐화되어 밀봉된 난연성 본체를 형성합니다.
2. 컴팩트한 설치 디자인
크기가 작고 무게가 가볍기 때문에 팽창형 캐비닛 내부의 버스바나 케이블 회로에 직접 설치할 수 있습니다.
3. 밀봉된 1차 도체
1차 도체는 일반적으로 절연 무결성을 유지하기 위해 스테인리스강 또는 절연 하우징 내에 둘러싸여 있습니다.
4. 자연 냉각 설계
절연 및 방열 기능이 통합되어 있어 추가 냉각 장비 없이 변압기를 작동할 수 있습니다.
정격 1차 전류
일반적인 범위에는 배전 네트워크 요구 사항에 따라 20A~600A가 포함됩니다.
정격 2차 전류
측정 및 보호 장비의 표준 출력은 5A 또는 1A입니다.
정확도 등급
일반적인 조합에는 0.5/10P가 포함되며 계량 및 릴레이 보호 기능을 모두 지원합니다.
정격 주파수
대부분의 장치는 50Hz 또는 60Hz에서 작동합니다.
절연 수준
일반적인 절연 수준은 12/42/75kV이며 중전압 개폐 장치 애플리케이션에 적합합니다.
환경 적응성
팽창형 캐비닛 변류기는 까다로운 조건을 겪을 수 있는 밀폐형 스위치기어 환경에서 작동하도록 설계되었습니다.
온도 범위
일반적인 작동 온도 범위는 −5°C ~ +45°C입니다.
오염 저항
밀봉된 단열재는 먼지, 습도 및 오염의 영향을 줄입니다.
고고도 작전
많은 디자인이 해발 최대 3000m 지역에 설치를 지원합니다.
가스 절연 호환성
일부 새로운 설계에서는 환경에 미치는 영향을 줄이기 위해 SF₆ 대신 건조한 공기를 단열 매체로 사용합니다.
팽창식 캐비닛 변류기 장비의 신뢰할 수 있는 중국 공급업체는 여러 배전 부문에 사용되는 제품을 제공합니다.
일반적인 응용 분야는 다음과 같습니다.
도시 철도 운송 전력 시스템
산업 유통 네트워크
야금 및 석유화학 플랜트
고압 변전소
고고도 전력망 인프라
