컴윌중국의 신뢰할 수 있는 전기 측정 및 보호 장치 제조업체이자 공급업체인 는 다음을 제공합니다.0.72-40.5kV 실내 변류기(CT)산업, 상업 및 유틸리티 애플리케이션용.
0.72-40.5kV 실내 변류기전자기 유도를 기반으로 작동하여 높은 1차 전류를 더 낮고 측정 가능한 2차 전류로 변환하여 정확한 측정 및 보호를 가능하게 합니다.
1. 전자기 유도: 1차 도체를 통한 교류 전류는 철심에 자기장을 생성하여 2차 권선에 비례 전류(예: 1000:1 비율)를 유도합니다.
2. 신호 절연: 2차 전류(일반적으로 5A 또는 1A)가 고전압 1차 회로에서 절연되어 인력과 장비의 안전을 보장합니다.
3. 정확도 제어: 실리콘 강판 또는 나노결정질 합금과 같은 높은 자기 전도성 소재는 히스테리시스 손실을 최소화하여 IEC 60044-1 표준에 따라 최대 0.2 레벨(오차 ±0.2%)의 정밀도를 달성합니다.

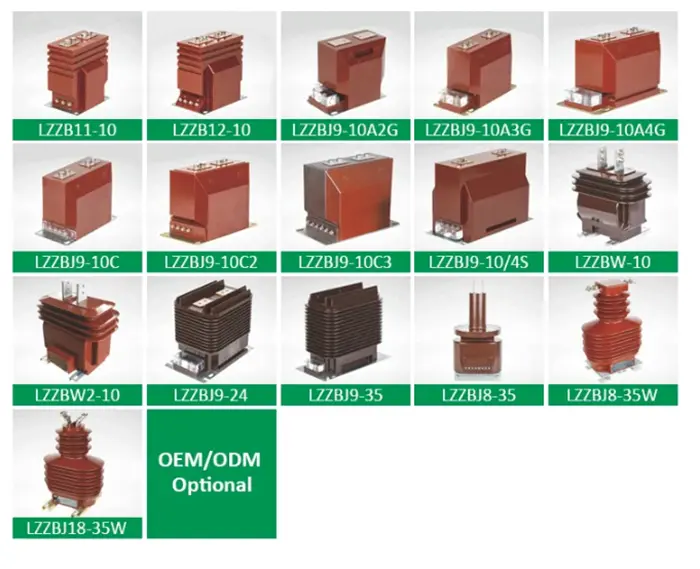

1. 전자기CT
특징: 권선형 철심, 비용 효율성, 안정성이 뛰어납니다.
응용 분야: 10kV 미만의 배전 시스템(예: 산업용 또는 상업용 전력 계량)
매개변수 예: 정격 전류 비율 200/5A, 부하 임피던스 2.5Ω(GB/T 20840.2-2014).
2. 전자CT
특징: 홀 요소 또는 광섬유 센서, 넓은 주파수 대역(0.1Hz~1MHz), 강력한 EMI 저항을 사용합니다.
응용 분야: 새로운 에너지 발전, 고속철도 견인 시스템.
3. 로고스키 코일
특징: 코어리스 디자인, 높은 선형성, 과도 전류 측정에 적합합니다.
매개변수 예: 출력 신호 0.333V/kA, 선형 오류 <±0.1%(IEEE C57.13-2016).
전기 계량
DL/T 725-2013에 따라 일반적으로 0.5S 정확도(±0.5%)를 요구하는 고정밀 산업용 또는 상업용 계량기입니다.
릴레이 보호
과전류 또는 차동 보호; CT는 특정 오류 제한(예: 5P20, 20× 정격 전류에서 오류 5% 이하)을 충족해야 합니다.
산업 모니터링
고주파수 또는 고속 애플리케이션(예: 철강 공장, 유도로)에는 주파수 응답이 10kHz를 초과하는 전자 CT가 필요합니다.
정격 전류: 최적의 보호를 위해 부하 전류의 1.2~1.5배를 선택합니다.
정확도 수준: CT 측정에는 0.2를 사용합니다. CT 보호용 5P/10P.
2차측 개방 회로 방지: 위험한 kV 전압을 생성할 수 있습니다.
절연 점검 : 정기적으로 절연 저항 여부를 점검하십시오.0.72-40.5kV 실내 변류기≥1MΩ입니다.
시나리오 매칭: 애플리케이션 요구 사항, 정확성, 비용 및 신뢰성을 기반으로 CT 유형(전자기, 전자, Rogowski)을 선택합니다.
