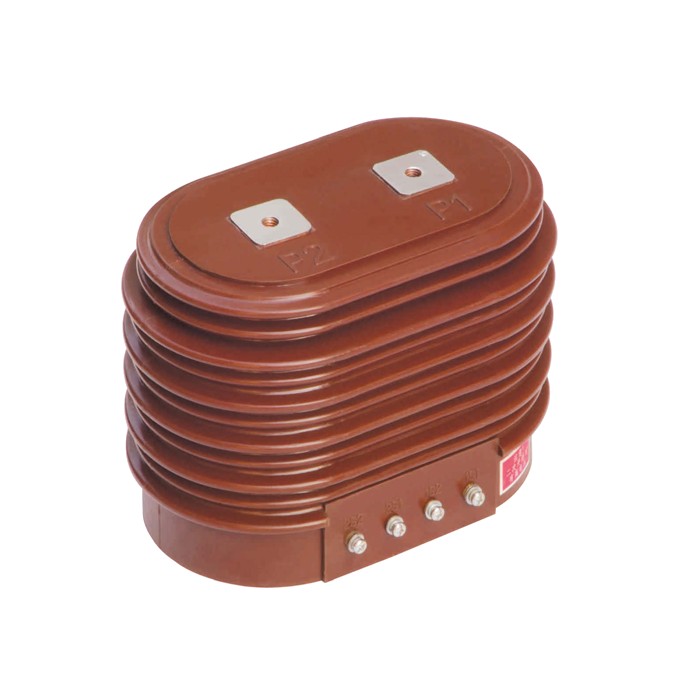

LZZJ-10Q 전류 변압기

신뢰할 수 있는 변류기 공급업체인 Comewill은 최대 12kV(최대 36kV 적응 가능) 시스템용으로 설계된 프리미엄 에폭시 수지 주조 실내 변압기인 LZZJ-10Q 변류기를 제공합니다. 우수한 절연(12/42/75kV)과 고정밀 환형 코어를 특징으로 하여 일관된 에너지 계측 및 계전기 보호를 보장합니다.

문의 보내기

제품 설명

신뢰할 수 있는 도매 LZZJ-10Q 변류기를 찾고 계십니까? Comewill 공장은 GB1208 표준을 준수하는 고성능 측정 솔루션을 제공합니다. 당사의 수지 절연 변압기는 FS<10 안전율로 넓은 1차 전류 범위(5~1000A)를 지원하여 까다로운 스위치기어 환경에서 장기적인 안정성을 보장합니다. 엄격한 글로벌 엔지니어링 벤치마크를 충족하는 전문가급 전기 부품을 위해 Comewill과 협력하십시오.

제품 정의

LZZJ-10Q 변류기는 실내 강화형 변류기입니다. 이 제품은 완전히 밀폐된 에폭시 수지 구조를 활용하여 1차 권선과 2차 권선을 고투자율 환형 코어와 통합합니다.

정격절연등급 : 12/42/75kV (서지에 대한 안전성 확보)

정확도 등급: 0.2S, 0.2, 0.5, 10P15(청구 및 보호에 다양함)

정격 전류 비율: 5A ~ 1000A / 5A(또는 1A)

표준 준수: GB1208 및 국제 IEC 등가물.

주요 특징

절연 무결성: 진공 주조 에폭시 하우징은 습기, 먼지 및 화학적 오염 물질에 대한 완벽한 밀봉을 제공하여 기존 개방형 코어 모델에 비해 서비스 수명을 크게 연장합니다.

이중 주파수 호환성: 50Hz 및 60Hz 시스템 모두에 최적화되어 국제 인프라 프로젝트를 위한 다양한 자산이 됩니다.

높은 단락 강도: 최대 90kA(1000/5A 모델의 경우)에 달하는 동적 안정성 등급을 갖춘 LZZJ-10Q는 오류 조건 중에 구조적 무결성을 유지합니다.

저위상 변위: 에너지 청구를 위한 고정밀 계량을 보장하기 위해 0.8 지연 역률로 설계되었습니다.

제품 응용

Comewill LZZJ-10Q는 여러 중요한 환경에서 모니터링의 "핵심"입니다.

산업용 개폐 장치: 10kV-12kV 실내 진공 회로 차단기 장치에 필수적입니다.

에너지 관리: 상업용 건물 전력 소비에 대한 고정밀(0.2S급) 계량.

릴레이 보호: 과전류 및 단락 보호 릴레이를 위한 안정적인 신호 출력.

LZZJ-10Q 전류 변압기
정격 절연 수준	12/42/75kV
부하 역률	0.8(지연)
정격 1차 전류	5-1000A
정격 2차 전류	5A/1A
제품규격	GB1208
안전계수	FS<10

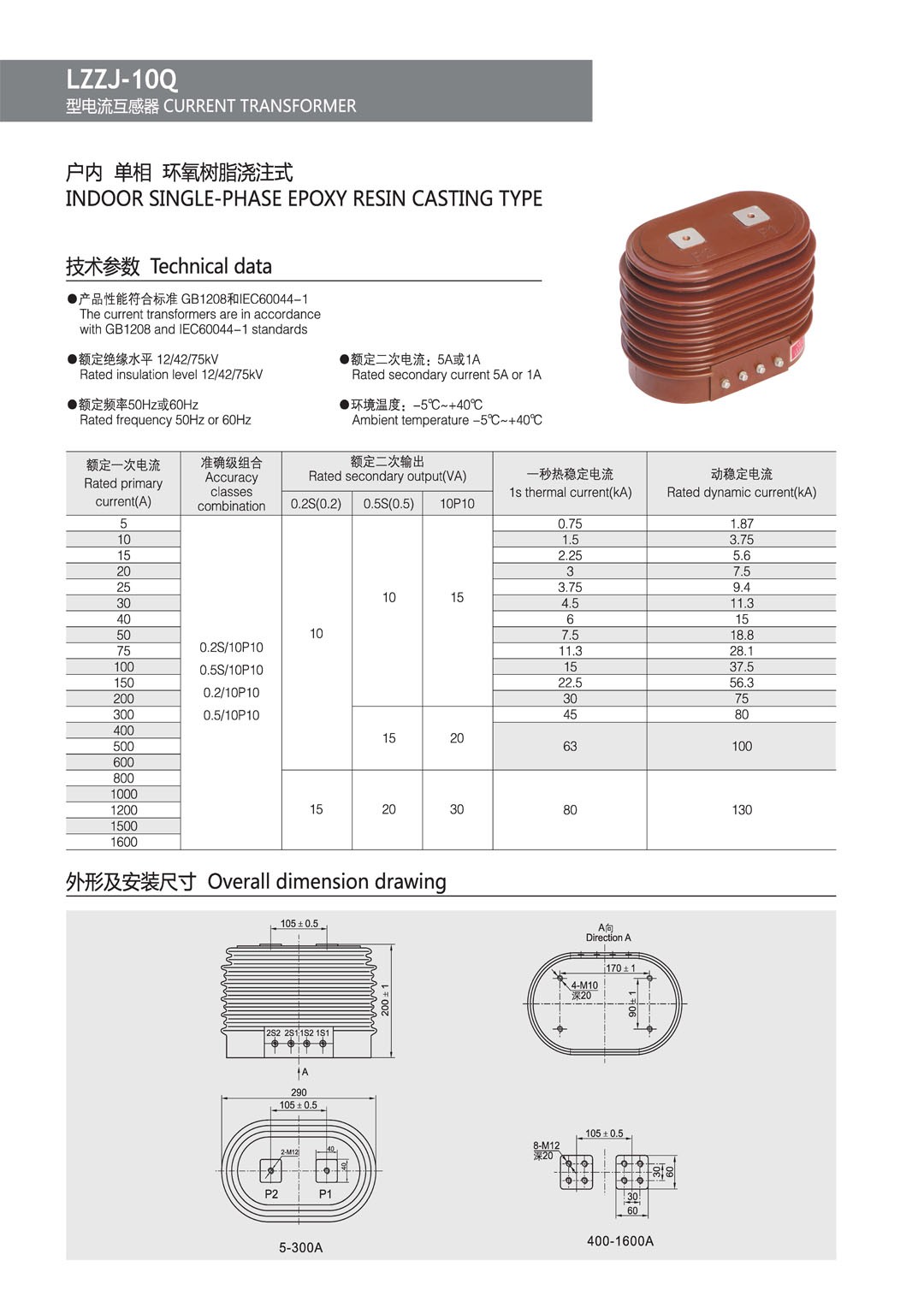

주요 기술 매개변수-LZZJ-10Q 전류 변압기

제품 모델	정격전류비(A)	레벨 조합	정확도 등급 및 정격 출력(VA) COSФ=0.8				1초 열적으로 안정적인 전류	동적 안정성 전류
제품 모델	정격전류비(A)	레벨 조합	0.2S	0.2	0.5	10P15	1초 열적으로 안정적인 전류	동적 안정성 전류
LZJC-10Q	5/5	0.2S/10P150.2/10P150.5/10P15	10	10	10	15	0.4	0.8
	10/5		10	10	10	15	0.8	1.5
	15/5		10	10	10	15	1.1	2.3
	20/5		10	10	10	15	1.5	3
	30/5		10	10	10	15	2.3	4.5
	40/5		10	10	10	15	3.8	7.5
	50/5		10	10	10	15	5.6	11.3
	75/5		10	10	10	15	7.5	15
	150/5		10	10	10	15	11.3	23
	200/5		10	10	10	15	15	30
	300/5		10	10	10	15	22.5	45
	400/5		10	10	10	15	30	60
	600/5		10	10	10	15	30	60
	800/5		10	10	10	15	40	80
	1000/5		10	10	10	15	45	90
	1500/5		10	10	10	15	45	90
