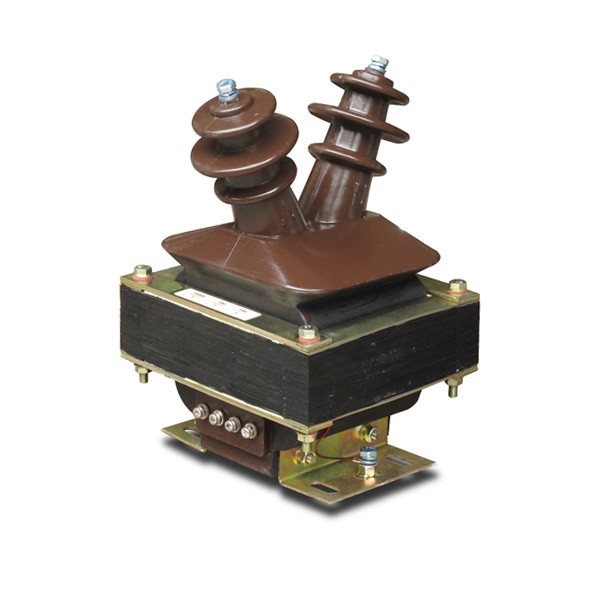

변압기가 최신 전력 시스템의 측정 정확도, 보호 및 제어를 어떻게 향상시킬 수 있습니까?

전력 시스템에서 전압 측정이 중요한 이유는 무엇입니까?

전압에 대한 신뢰할 수 있는 정보가 없으면 전기 네트워크를 안전하고 정확하게 제어할 수 없습니다. 운영자, 보호 계전기, 계량기, 자동화 시스템 및 모니터링 장비는 모두 기본 전기 회로의 상태를 나타내는 측정 신호에 의존합니다.

기존 계량기나 저전압 제어 장비를 중전압 또는 고전압 회로에 직접 연결하는 것은 비실용적이며 잠재적으로 위험할 수 있습니다. 계기용 변압기는 고전압 회로와 2차 측정 회로 사이에 전기적 분리를 제공하면서 1차 전압을 나타내는 비례적인 2차 신호를 생성함으로써 이 문제를 해결합니다.

이러한 분리에는 몇 가지 실질적인 이점이 있습니다. 측정 장비는 1차 시스템에 직접 노출되는 대신 표준화된 2차 전압을 중심으로 설계될 수 있습니다. 보호 계전기는 관리 가능한 신호를 처리할 수 있습니다. 에너지 미터는 측정 기능을 수행할 수 있습니다. 운영자는 1차 전압을 제어판에 직접 가져오지 않고도 전기 네트워크에 대한 정보를 얻을 수 있습니다.

전압 정보는 전기적 조건이 지속적으로 변하는 시스템에서 특히 중요합니다. 변전소, 산업 배전 시스템, 변압기 공급 장치, 재생 가능 에너지 네트워크 및 복잡한 유틸리티 시스템에는 모두 시스템 전압에 대한 신뢰할 수 있는 정보가 필요합니다.

측정은 문제 해결도 지원합니다. 관찰된 2차 신호가 예기치 않게 변경되는 경우 엔지니어는 원인이 1차 시스템, 계측기 변압기, 배선, 보호 회로 또는 측정 체인의 다른 부분과 관련되어 있는지 조사할 수 있습니다.

따라서 신뢰할 수 있는 측정 체인은 적절하게 선택된 계측기 변압기에서 시작됩니다. 정확성, 절연, 연결 구성, 2차 부담, 환경 조건 및 보호 요구 사항을 모두 함께 고려해야 합니다.

주요 유형과 구성은 무엇입니까?

계기용 변압기는 설치, 위상 배열, 권선 구성, 절연 기술 및 작동 원리에 따라 분류할 수 있습니다. 이러한 범주는 엔지니어가 시스템 요구 사항에 따라 선택 범위를 좁히는 데 도움이 됩니다.

실내 구성

실내 장치는 개폐기, 변전소, 전기실 또는 기타 보호된 환경 내부에 설치하도록 고안되었습니다. 인클로저 및 단열 설계는 통제된 실내 환경에 맞춰 최적화될 수 있습니다.

에폭시 수지 주조 설계는 소형 실내 고압 응용 분야에서 흔히 사용됩니다. 견고한 절연체가 밀봉된 구조를 만들면서 물리적 조립을 상대적으로 작게 유지할 수 있기 때문입니다.

실외 구성

실외 장치는 비, 습도, 온도 변화, 햇빛, 먼지, 오염 및 기타 환경 조건에 직접 노출됩니다. 따라서 하우징 및 단열 배치는 실외 서비스를 다루어야 합니다.

단상 구성

단상 설계는 각 위상이 별도로 측정되거나 애플리케이션에 정의된 위상-접지 또는 위상-위상 측정 배열이 필요한 경우 일반적으로 사용됩니다.

3상 구성

3상 배열은 3상 전기 네트워크에 대해 조정된 전압 측정을 제공할 수 있습니다. 정확한 연결은 시스템 중립 구성과 보호 또는 측정 기능에 따라 달라집니다.

2권선 및 3권선 구성

2권선 설계에는 1차 권선 하나와 2차 권선 하나가 포함됩니다. 3권선 설계에는 전기 구성에 따라 별도의 보호 또는 접지 관련 기능을 지원할 수 있는 보조 2차 권선이 추가됩니다.

건식 및 주조 수지 시스템

건식 시스템은 액체 유전체가 없는 고체 또는 건식 절연체를 사용합니다. 에폭시 수지 주조 구조는 선택된 부품을 완전히 캡슐화할 수 있어 기계적 안정성과 습기 및 오염에 대한 저항성을 제공합니다.

오일 침지형 디자인

오일 침지 구성은 유전체 및 열 시스템의 일부로 절연 오일을 사용합니다. 이러한 설계에는 적절한 탱크 구성, 밀봉, 오일 관리 및 유지 관리 절차가 필요합니다.

팽창식 또는 가스 절연 구성

밀폐형 유전체 시스템이 적합한 경우 가스 절연 설계를 사용할 수 있습니다. 선택에는 인클로저 밀봉, 가스 특성, 압력 관리, 서비스 절차 및 환경 요구 사항을 고려해야 합니다.

용량 성 및 전자 기술

모든 전압 측정 시스템이 기존 전자기 변압기에 의존하는 것은 아닙니다. 용량성 전압 변압기는 전자기 섹션과 함께 용량성 분배기를 사용하는 반면, 전자 전압 센서는 감지 및 신호 변환 방법을 사용하여 비례적인 전기 출력을 생성합니다.

선택은 단순히 제품 범주가 아닌 애플리케이션 및 네트워크 요구 사항부터 시작해야 합니다. 다양한 구성은 유사한 측정 기능을 만족시키면서 다양한 설치 및 유지 관리 특성을 제공할 수 있습니다.

절연 및 전기 절연이 필수적인 이유는 무엇입니까?

전기 절연은 계기용 변압기를 사용하는 주요 이유 중 하나입니다. 1차 회로는 기존 측정 및 제어 장치의 안전 작동 범위보다 훨씬 높은 전압에서 작동할 수 있으므로 절연 시스템은 1차 회로와 2차 회로를 안정적으로 분리해야 합니다.

1차-2차 격리

절연 시스템은 정격 1차 전압 및 정의된 과도 조건과 관련된 전기적 스트레스를 견뎌야 합니다. 설계에는 절연 재료, 연면거리, 공간거리, 권선 배열, 캡슐화, 단자 및 인클로저 형상이 포함됩니다.

견고한 절연

주조 수지 설계는 권선 및 기타 전기 부품을 캡슐화할 수 있습니다. 이 접근 방식은 내부 단열 표면이 습기나 오염에 직접 노출되는 것을 줄이면서 컴팩트하고 기계적으로 안정적인 구조를 제공할 수 있습니다.

오일 절연

오일은 유전 절연과 열 전달 특성을 모두 제공합니다. 오일로 채워진 설계에는 의도된 내부 환경을 유지하기 위해 적절한 봉쇄 및 밀봉이 필요합니다.

가스 절연

가스 절연 어셈블리는 밀폐된 유전체 매체를 사용합니다. 인클로저는 무결성을 유지해야 하며 서비스 절차에서는 유전체 매체와 장비의 압력 또는 밀봉 배열을 고려해야 합니다.

연면거리 및 공간거리

공간거리는 전도성 부품 사이의 공기를 통한 최단 거리를 의미하는 반면, 연면거리는 절연 표면을 따른 거리와 관련됩니다. 둘 다 중전압 및 고전압 장비 설계에 중요합니다.

절연 표면의 오염으로 인해 누설 전류 경로가 생성될 수 있으므로 환경 오염으로 인해 연면 거리의 중요성이 커질 수 있습니다.

따라서 단열재는 단일 재료 선택이 아닙니다. 이는 기하학, 재료, 제조 품질, 환경 노출 및 전기 조정을 포함하는 완전한 엔지니어링 시스템입니다.

구매자의 경우 이는 단열재 설명이 구체적이어야 함을 의미합니다. 건식, 주조 수지, 오일 침지 또는 가스 절연과 같은 용어가 출발점을 제공하지만 기술 사양에서는 의도된 전압 등급 및 설치 조건도 설명해야 합니다.

전자기 설계와 용량성 설계의 차이점은 무엇입니까?

다양한 전압 측정 기술은 동일한 기본 문제를 다양한 방식으로 해결합니다. 작동 원리를 이해하면 엔지니어가 장비를 네트워크 및 애플리케이션에 맞추는 데 도움이 됩니다.

전자기 기술

기존 전자기 설계에서는 자기 코어를 통해 결합된 1차 및 2차 권선을 사용합니다. 이는 친숙하고 잘 확립되어 있으며 많은 중전압 측정 및 보호 애플리케이션에 적합합니다.

선택에는 1차 전압, 2차 전압, 주파수, 정확도, 부담, 절연 및 권선 구성이 포함됩니다.

용량성 전압 변압기 기술

용량성 전압 변압기는 전자기 변압기 섹션이 신호를 처리하기 전에 용량성 분배기를 사용하여 1차 전압을 줄입니다. 이 아키텍처는 더 높은 전압 레벨에서 유용할 수 있으며 구성에 따라 특정 통신 관련 애플리케이션을 지원할 수도 있습니다.

용량성 구성 요소는 전체 전압 분할 네트워크의 일부를 형성하므로 절연, 주파수 동작, 보상 및 시스템 연결을 신중하게 고려해야 합니다.

전자 전압 감지

전자 전압 변압기 또는 센서는 감지 요소와 전자 변환기를 사용하여 비례 출력을 생성할 수 있습니다. 이러한 기술은 컴팩트한 시스템 아키텍처와 디지털 보호 또는 모니터링 시스템과의 통합을 지원할 수 있습니다.

출력 인터페이스, 전력 요구 사항, 신호 프로토콜, 정확도, 환경 제한 및 다운스트림 시스템과의 호환성을 명확하게 지정해야 합니다.

기술 선택이 중요한 이유

올바른 기술은 일반적인 선호도보다는 네트워크에 따라 달라집니다. 소형 실내 중전압 개폐 장치 애플리케이션은 고전압 실외 변전소와 요구 사항이 다를 수 있습니다.

공간, 환경 노출, 절연 요구 사항, 유지 관리 전략, 측정 정확도, 통신 아키텍처 및 의도된 보호 기능은 모두 해당 기술에 영향을 미칩니다.

단상 애플리케이션과 3상 애플리케이션은 어떻게 다릅니까?

변압기는 전기 네트워크 내에서 전압이 측정되는 방식과 일치해야 하기 때문에 위상 배열은 시스템 설계의 중요한 부분입니다.

단상 측정

단상 장치는 개별 위상을 측정하거나 배선 방식에 따라 정의된 위상-접지 또는 위상-위상 전압을 측정하는 데 사용할 수 있습니다.

이러한 배열은 별도의 위상 측정이 필요하거나 보호 설계에서 특정 전압 레퍼런스를 사용할 때 일반적입니다.

3상 측정

3상 시스템에서는 3상 전압의 조정된 측정이 필요합니다. 변압기 구성은 시스템이 접지되었는지, 비접지되었는지 또는 다른 중성 배열을 사용하는지에 따라 달라집니다.

따라서 전압 정격이 유사한 두 시스템에는 서로 다른 변압기 배선이 필요할 수 있으므로 연결 다이어그램이 필수적입니다.

권선 배열

이중 권선 설계는 하나의 주요 보조 회로를 제공합니다. 3권선 설계에는 별도의 기능에 할당할 수 있는 또 다른 2차 권선이 추가됩니다.

추가 권선은 측정 및 보호 회로에 별도의 출력이 필요할 때 유용할 수 있습니다.

연결 방식

가능한 배열에는 위상 간 측정, 위상 대 접지 측정, 개방형 델타 관련 배열 또는 기타 시스템별 구성이 포함될 수 있습니다. 올바른 구성은 전기 네트워크에 따라 다릅니다.

배선도가 중요한 이유

제품 이름만으로는 전체 위상 및 권선 구성을 항상 전달할 수는 없습니다. 배선 다이어그램은 각 권선에 속하는 터미널과 변압기가 외부 시스템에 연결되는 방법을 보여줍니다.

이는 보조 회로가 여러 다른 장치에 연결되는 맞춤형 설치에 특히 중요합니다.

계측기 전압 측정을 사용하는 애플리케이션은 무엇입니까?

현대 전기 인프라의 많은 부분에서 전압 측정이 필요합니다. 정확한 변압기 구성은 네트워크 전압, 물리적 환경, 정확도 요구 사항, 보호 체계 및 연결된 장비 유형에 따라 다릅니다.

변전소 애플리케이션

변전소에는 보호 계전기, 계량, 제어 시스템 및 운영자 모니터링을 위한 전압 신호가 필요한 경우가 많습니다. 따라서 변압기는 기본 네트워크와 제어실 사이의 중요한 인터페이스가 될 수 있습니다.

산업시설

대규모 산업 시설에는 모터, 변압기, 공정 장비 및 배전반을 지원하는 여러 개의 중전압 공급 장치가 있을 수 있습니다. 전압 측정은 일상적인 모니터링과 보호 기능을 모두 지원합니다.

재생 가능 에너지 시스템

태양광 및 풍력 설비는 전압 측정이 보호, 모니터링, 동기화 및 네트워크 제어를 지원할 수 있는 전기 수집 및 변환 시스템을 사용합니다.

배전반 애플리케이션

컴팩트한 주조 수지 설계는 공간, 절연, 오염 저항 및 배선 접근성의 균형이 필요한 실내 스위치기어 어셈블리에 통합될 수 있습니다.

상업용 건물

대규모 상업 시설에서는 중전압 공급 장치와 내부 배전 시스템을 사용할 수 있습니다. 기기 전압 측정은 기본 회로에서 필요한 분리를 유지하면서 에너지 관리 및 보호 시스템에 정보를 제공할 수 있습니다.

이러한 모든 응용 분야에서 변압기는 일반 제품 범주가 아닌 실제 전기 네트워크를 중심으로 선택해야 합니다.

전문 기술 사양에는 무엇이 포함되어야 합니까?

전문 사양은 전기 엔지니어, 조달 팀, 제조업체, 설치자, 시운전 직원 및 유지 관리 직원이 어떤 변압기 구성이 필요한지 정확히 이해할 수 있도록 충분한 정보를 제공해야 합니다.

전기 네트워크부터 시작하세요

사양에서는 먼저 기본 전기 시스템을 정의해야 합니다. 여기에는 전압, 주파수, 위상 구성, 접지 배열 및 의도한 측정 지점이 포함됩니다.

모든 보조 출력을 정의합니다.

각 2차 권선에는 정의된 목적이 있어야 합니다. 계측 권선과 보호 권선은 둘 다 낮은 전압을 출력한다는 이유만으로 동일하게 취급되어서는 안 됩니다.

연결된 부담을 정의

사양에서는 미터, 릴레이, 변환기, 제어 장비, 터미널 블록 및 대략적인 케이블 길이를 식별해야 합니다. 전체 연결 부담은 2차 권선의 실제 부하 상태를 결정합니다.

단열 및 환경 요구사항 정의

설치 위치를 명확히 명시해야 합니다. 실내 및 실외 시스템에는 서로 다른 단열재, 인클로저, 표면 처리 및 환경 특성이 필요할 수 있습니다.

물리적 치수 정의

변압기를 스위치기어 구획 내부에 설치할 때 장착 치수, 단자 위치, 고정 구멍, 전체 높이, 너비 및 깊이가 중요할 수 있습니다.

배선 및 연결 다이어그램 정의

제어된 회로도에서는 1차 단자, 2차 단자, 권선 관계, 접지점 및 외부 보호 장치를 식별해야 합니다.

검사 및 테스트 정의

테스트는 변압기 유형 및 프로젝트 요구 사항과 일치해야 합니다. 정기 점검에는 전기 성능, 절연 관련 점검, 권선 관계 및 기능 검증이 포함될 수 있습니다.

실용적인 선택 작업흐름

1. 기본 네트워크를 정의합니다.전압, 주파수, 위상 구성, 접지 배열 및 측정 위치를 식별합니다.
2. 보조 요구 사항을 정의합니다.2차 전압, 권선 수, 각 출력의 목적을 지정합니다.
3. 정확성 결정:정확도 등급을 측정, 모니터링, 보호 또는 제어 요구 사항에 맞추십시오.
4. 부담 계산:미터, 릴레이, 배선, 터미널, 변환기 및 기타 연결된 장비를 포함합니다.
5. 단열재 선택:적절한 건식, 주조 수지, 오일, 가스 또는 기타 단열 구조를 선택하십시오.
6. 환경 확인:실내 또는 실외 조건, 습도, 오염, 온도 및 고도를 평가합니다.
7. 보호 확인:퓨즈 배열, 접지 및 보호 회로 통합을 확인하십시오.
8. 신체적 적합성을 확인하세요.최종 설치 시 장착 치수와 단자 배열을 확인하십시오.
9. 문서 확인:도면, 명판 데이터, 배선도 및 기술 사양이 동일한 구성을 설명하는지 확인하십시오.

이 접근 방식은 시스템 설계부터 제품 선택까지 보다 명확한 기술 경로를 생성합니다. 또한 설치 중에 부담이나 터미널 위치와 같이 외관상 작은 세부 사항이 문제가 될 가능성도 줄어듭니다.

구매자는 승인 전에 무엇을 요청해야 합니까?

• 치수 도면:전체 치수, 장착 지점, 단자 및 사용 가능한 설치 공간을 확인하십시오.
• 배선 다이어그램:기본 및 보조 터미널 관계와 접지 지점을 확인합니다.
• 명판 정보:전압비, 주파수, 정확도 및 기타 정격 특성을 확인하십시오.
• 절연 설명:유전체 구조와 의도한 설치 환경을 확인하십시오.
• 테스트 정보:선택한 구성에 적용 가능한 루틴 또는 성능 테스트를 확인하십시오.
