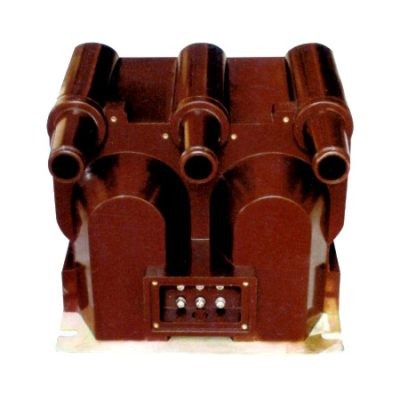

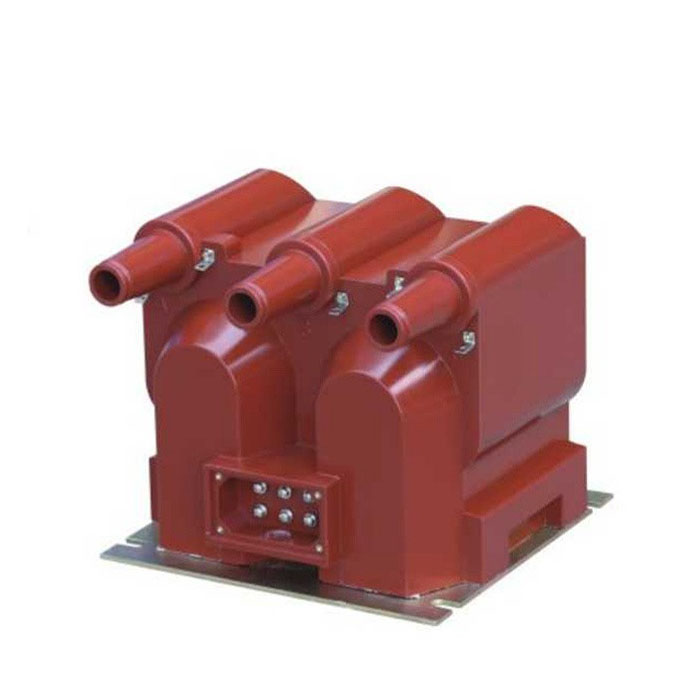

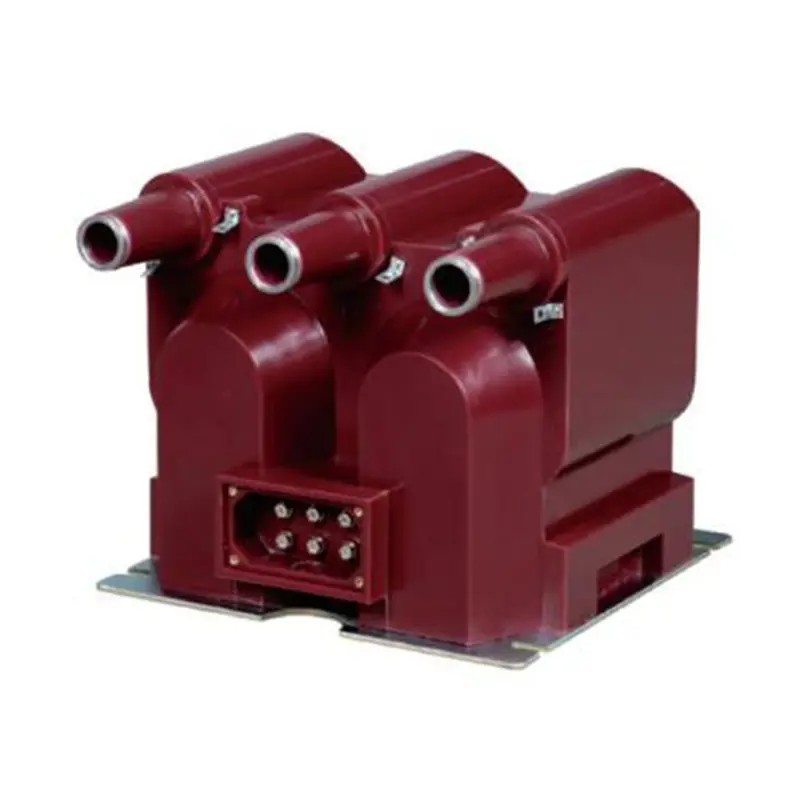

JSZV12-10R 전압 변압기

중국의 전문 제조업체로서 Comewill은 고품질 JSZV12-10R 전압 변압기를 제공하고 싶습니다. 구조적 적응성 외에도 변압기는 작동 안전성과 연속성이 뛰어납니다. 눈에 띄는 특징은 핫스왑 가능한 퓨즈 설계입니다. 위상 A, B, C의 1차 권선은 시스템 작동을 중단하지 않고 2차 단자를 통해 교체할 수 있는 단락 보호 퓨즈와 통합되어 있습니다.

JSZV12-10R 전압 변압기는 무엇입니까?

JSZV12-10R은 다양한 현장 조건에 적응하도록 설계되었습니다. 표준 3상 "V"형 배선 구성을 지원하며 2개의 독립적인 단상 장치로 편리하게 분해할 수 있어 설치 및 시스템 설계에 유연성을 제공합니다.

핵심 응용분야 및 특징

JSZV12-10R 전압 변압기는 측정 정확도와 작동 신뢰성을 결합하여 10kV 실내 전력 시스템의 엄격한 요구 사항을 충족하도록 특별히 제작되었습니다.
1. 이중 보조 출력 기능:
100V 출력: 고정밀 전압 측정 및 에너지 계측용으로 설계되었습니다.
220V 출력: 제어 메커니즘을 위한 안정적인 보조 전원 공급 장치 역할을 하여 추가 전원 구성 요소의 필요성을 줄입니다.
2. 우수한 절연성과 내구성:
고급 에폭시 수지로 완전히 밀봉되어 뛰어난 내습성, 절연 강도 및 노화 방지 기능을 제공하므로 복잡하거나 습도가 높은 실내 환경에 이상적입니다.
낮은 손실과 안정적인 성능을 보장하기 위해 고품질 냉간 압연 실리콘 강판 코어로 구성되었습니다.
3. 포괄적인 안전 보호:

모든 1차 권선에 내장된 퓨즈는 강력한 단락 보호 기능을 제공합니다.
퓨즈 교체는 간단하고 시스템 종료가 필요하지 않아 최대 가동 시간을 보장합니다.

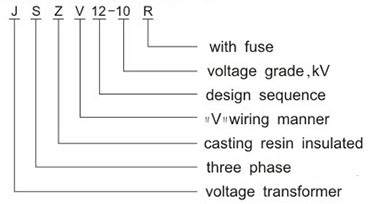

유형 명칭

JSZV12-10R의 작동 조건

장기적인 안정성과 신뢰성을 보장하기 위해 JSZV12-10R 전압 변압기는 다음 환경 매개변수 내에서 작동하도록 설계되었습니다. Comewill은 깊은 제조 전문성을 갖춘 전문 공장으로서 비표준 조건에 대한 맞춤형 조정도 제공할 수 있습니다.

온도 범위: -5°C ~ +40°C
고도: ≤ 1000m(높은 고도 설치에 사용 가능한 맞춤형 솔루션)
상대 습도: 80% 이하
주변 환경: 부식성 가스, 증기, 전도성 먼지(예: 탄소 또는 금속 가루)가 없을 것
진동 및 충격: 설치 장소에는 강한 진동이나 기계적 충격이 없어야 합니다.

기술 데이터

form1: 측정용 전압 변압기의 기술 데이터

form2:회로 차단기 작동 전력에 대한 전압 변압기의 기술 달라

참고: 회로 차단기 작동 전원 공급 장치의 경우 내전압은 15%를 초과해서는 안 됩니다.

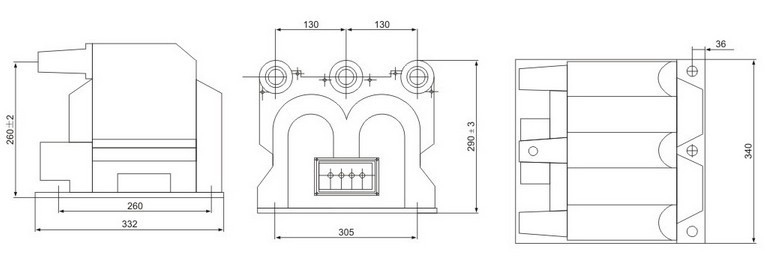

외형 및 치수

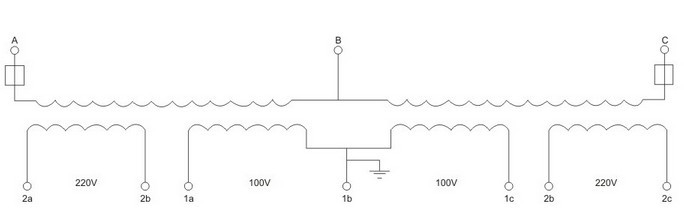

원리도
