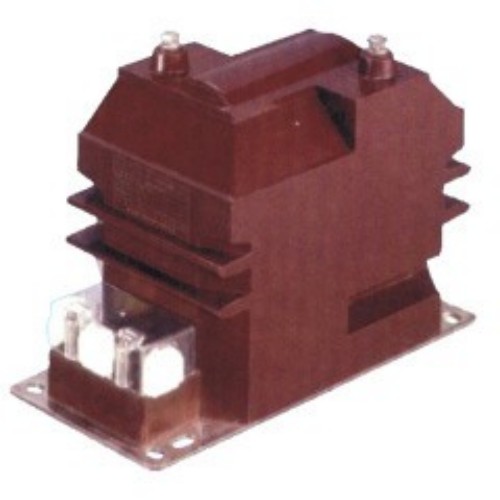

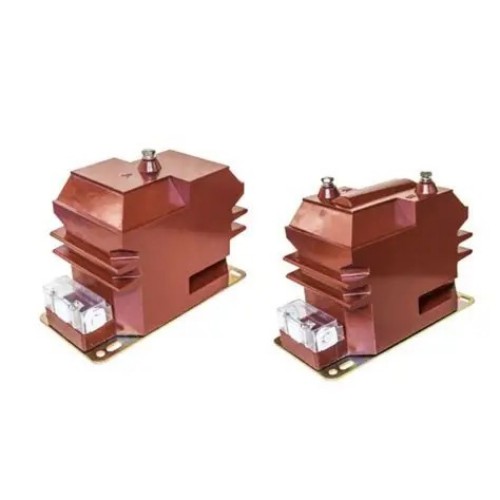

JDZ10-3/6/10A 전압 변압기

Comewill은 중국의 선도적인 제조업체 및 공급업체로서 맞춤형 JDZ10-3/6/10A 전압 변압기를 제공하고자 합니다. 이 단상 장치는 완전히 밀봉된 설계의 고급 에폭시 수지 일체형 주조 절연체를 특징으로 하여 컴팩트한 구조, 경량 및 뛰어난 내구성을 보장합니다.

문의 보내기

제품 설명

고품질 JDZ10-3/6/10A 전압 변압기는 중국 제조업체 Comewill에서 제공합니다. 중요한 애플리케이션용으로 설계되었으며 중전압 전력 시스템의 전압 측정, 에너지 계측, 실시간 모니터링 및 계전기 보호를 위한 안정적인 성능을 제공합니다.

JDZ10 시리즈는 50Hz 및 60Hz 주파수 모두에 대한 호환성과 함께 3kV, 6kV 및 10kV의 전압 레벨을 수용하도록 설계되어 다양한 중전압 작동 조건에 적응할 수 있습니다. IEC 186 및 GB1207-2006 표준에 따라 엄격하게 제조된 이 변압기는 시스템 측정 및 보호를 위한 안정적이고 신뢰할 수 있는 기반을 제공합니다. 신뢰할 수 있는 중국 기반 공장인 Comewill은 모든 장치가 엄격한 품질 벤치마크를 충족하도록 보장합니다.

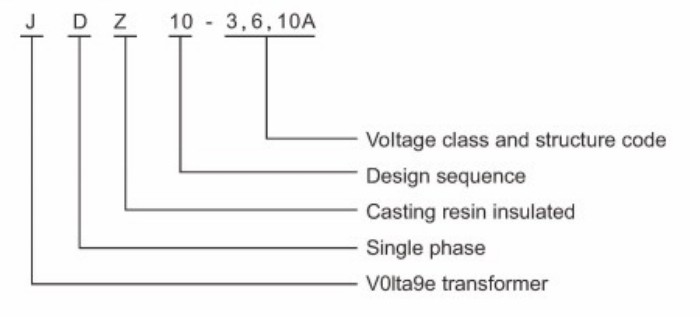

유형 지정

Comewill의 RZL-10 및 JDZ10-3/6/10 전압 변압기의 모델 명칭은 장치의 핵심 특성을 명확하게 정의합니다.
J: 전압 변압기 - 장비 범주를 지정합니다.
D: 단상 - 단상 전력 시스템 애플리케이션에 적합합니다.
Z: 에폭시 수지 주조 단열재 – 단열 성능과 내구성을 향상시킵니다.
3, 6, 10: 전압 레벨 – 3kV, 6kV 및 10kV 시스템과의 호환성을 식별합니다.

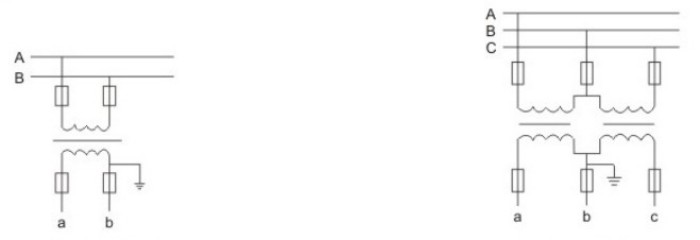

배선 다이어그램

변압기는 단상 및 3상 배선 구성을 모두 지원하므로 다양한 설치 요구 사항에 대한 유연성을 제공합니다.
단상 라인 배선 다이어그램
삼상 라인 배선도

단상선 결선도 삼상선 결선도

서비스 조건

최적의 성능과 연장된 서비스 수명을 보장하려면 Comewill JDZ10-3/6/10A 전압 변압기에 대해 다음 작동 조건을 권장합니다.
고도: 해발 최대 3,000m까지 설치에 적합하며, 특별한 개조 없이 고도가 높은 지역에서도 안정적으로 작동합니다.
주변 온도: 절연 저하 및 정확도 편차를 방지하기 위해 -5°C ~ +40°C의 작동 온도 범위.
상대 습도: 내부 구성 요소의 습기로 인한 노화를 방지하기 위해 20°C에서 최대 65%입니다.
오염 수준: 클래스 II 오염 환경에 맞게 설계되었으며 가벼운 실내 또는 실외 오염을 처리할 수 있습니다.
설치 환경: 케이싱 및 내부 권선을 보호하기 위해 부식성 가스가 없어야 합니다.
귀하의 설치 환경이 특별한 경우(고습도, 부식성 가스 등) 사전에 소통하여 적응 계획을 맞춤화할 수 있습니다!

기술적인 매개변수

JDZ10-3/6/10A 전압 변압기는 GB20840.3-2013 및 GB20840.1-2010 표준에 따라 제조되어 국가 요구 사항을 완벽하게 준수합니다. 주요 사양은 다음과 같습니다.
부하 역률: cos Φ = 0.8(지연), 기존 2차 회로 특성과 일치합니다.
연면 거리: 오염 수준 II에 맞게 설계되어 절연 섬락 위험을 최소화합니다.
성능: 표준 작동 조건에서 안정적인 측정 및 보호 응답.

유형	정격전압비(V)	주파수(Hz)	정확도 등급 및 정격 출력(VA)				한계 출력(VA)	정격절연수준(kV)	주목
유형	정격전압비(V)	주파수(Hz)	0.2	0.5	1	6P	한계 출력(VA)	정격절연수준(kV)	주목
JDZ10-3A	3000/100	50.6	150	30	60		150	3.6/25/40	RZL10과 동일
JDZ10-6A	6000/100		15	30	60		150	7.2/32/60
JDZ10-10A	10000/100		15	30	60		150	75년 12월 42일
JDZ10-3B	3000/100		25	50	90		300	3.6/25/40
JDZ10-6B	6000/100		25	50	90		300	7.2/32/60
JDZ10-10B	10000/100		25	50	90		300	75년 12월 42일
JDZx10-3AG	3000/√3/100/√3/100/3			40	60	50	150	3.6/25/40
JDZx10-6AG	6000/√3/100/√3/100/3			40	60	50	150	7.2/32/60
JDZx10-10AG	10000/√3/100/√3/100/3			40	60	50	150	75년 12월 42일
JDZx10-3BG	3000/√3/100/√3/100/3			40	90	50	400	3.6/25/40
JDZx10-6BG	6000/√3/100/√3/100/3			50	90	50	400	7.2/32/60
JDZx10-10BG	10000/√3/100/√3/100/3			50	90	50	400	75년 12월 42일

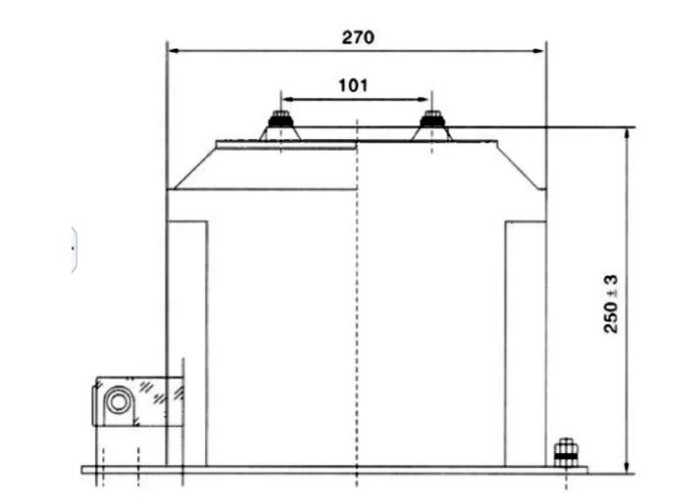

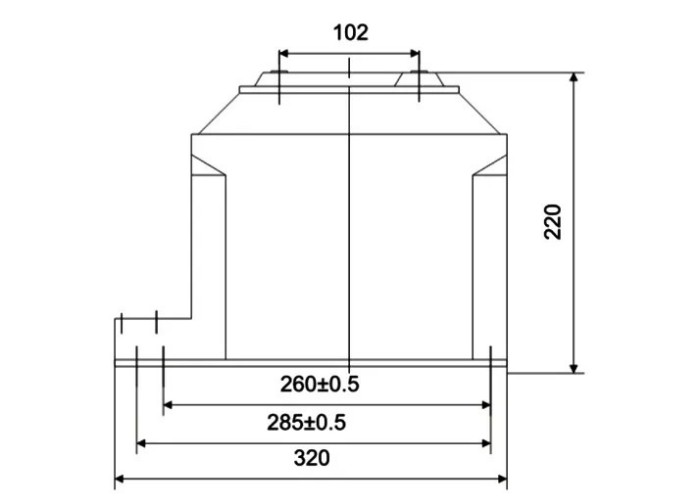

설치개요 및 치수

FAQ

1. 이 JDZ10-3/6/10A 전압 변압기의 주요 기능은 무엇입니까?
에폭시 수지 주조 단열재, 완전 밀봉, 단상 설계, 컴팩트한 크기 및 높은 내구성.

2. 어떤 전압 레벨과 주파수가 지원됩니까?
3kV, 6kV, 10kV, 50Hz 또는 60Hz 시스템과 호환됩니다.

3. 어떤 표준을 준수합니까?
IEC 186 및 GB1207-2006(GB20840.3-2013/GB20840.1-2010).

4. 필요한 작동 조건은 무엇입니까?
고도 3000m 이하, 온도 -5°C ~ +40°C, 습도 20°C에서 65% 이하, 클래스 II 오염 수준, 부식성 가스 없음.

5. 특수한 환경에 맞게 맞춤화할 수 있나요?
네, Comewill은 습도가 높거나 부식성 조건에 맞게 맞춤화 서비스를 제공합니다.

6. 모델 문자는 무엇을 의미합니까?
J = 전압 변압기, D = 단상, Z = 에폭시 수지 주조 절연체, 3/6/10 = 전압 레벨.

7. 어떤 정확도 등급이 제공되나요?
0.2, 0.5, 1, 6P, 정격 출력 범위는 15VA~90VA입니다.
