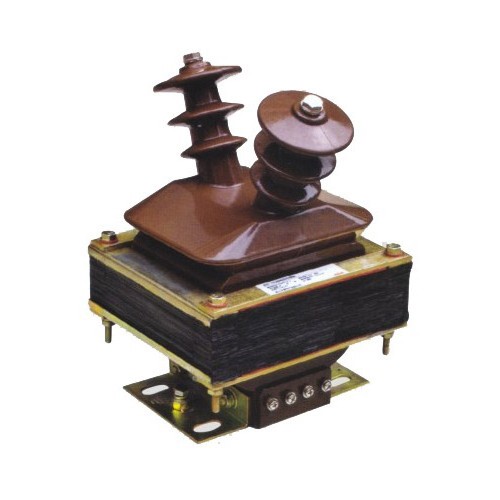

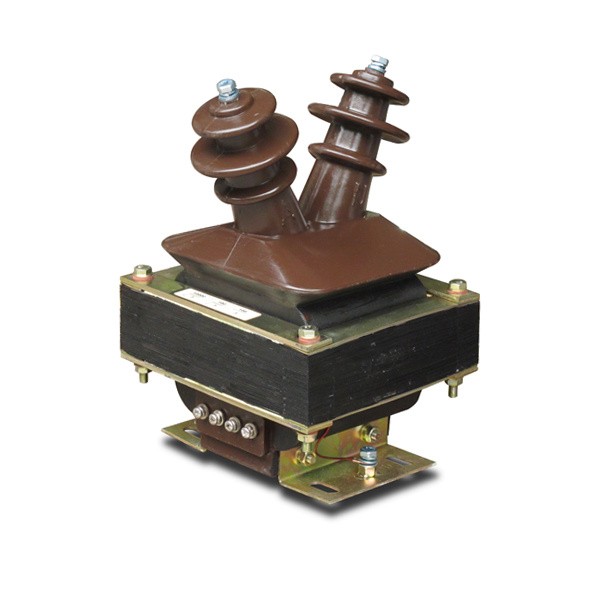

Comewill Factory의 JDZJ-3/6/10W 전압 변압기는 완전 밀폐형 진공 주조 에폭시 수지 절연 기술을 활용합니다. 부분 방전 수준이 20pC 이하인 이 제품은 방습, 오염 방지 및 노화 방지 특성을 갖추고 있어 전체 서비스 수명 동안 유지 관리가 필요 없는 작동이 가능합니다.

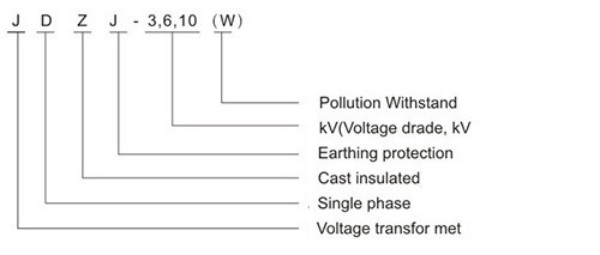

완전한 모델: JDZJ-3(W), JDZJ-6(W) 및 JDZJ-10(W)을 포함하며 각각 3kV, 6kV 및 10kV의 정격 전압 레벨에 해당하며 다양한 전압 조건의 조달 요구를 충족할 수 있습니다.
높은 측정 정확도: 고정밀 측정 및 보호 표준을 준수하여 이중 권선 설계, 측정 오류에 대한 엄격한 제어를 갖춘 단상 구조를 채택하면 장비 작동 후 오류 위험을 줄일 수 있습니다.
내구성: 완전 밀폐형 에폭시 수지 진공 주조 절연 기술을 채택하여 내습성, 오염 방지 및 노화 방지 특성을 갖습니다. 국부 방전 용량은 20pC 이하로 평생 유지 관리가 필요 없으며 이후 운영 및 유지 관리 비용에 대한 투자를 크게 줄일 수 있습니다.
안전하고 신뢰할 수 있음: 환경 스트레스에 대한 강한 저항성, 아크 및 과전압에 대한 우수한 저항성, GB 1207 표준에 따라 엄격하게 생산되었으며 Class II 오염 환경에 적합하여 전력 시스템의 안정적인 작동을 보장합니다.
쉬운 설치: 이 제품은 크기가 작고 무게가 가벼우며 모든 방향의 설치를 지원하고 고전압 개폐 장치 및 기타 장비와 원활하게 연결할 수 있어 조달에 더욱 적합합니다.
당사에서 생산하는 JDZJ-3/6/10W 전압 변압기 전압 변압기는 엄격한 품질 테스트, 성숙한 기술 및 광범위한 적응성을 거쳐 전력 엔지니어링 및 산업 배전 프로젝트를 위한 비용 효율적인 조달 선택이 되었습니다.
조달 협력 기간 동안 우리는 귀하의 조달 프로젝트가 원활하게 진행되고 효율적으로 안착될 수 있도록 완벽한 기술 매개변수 파일, 전문적인 선택 안내 및 포괄적인 애프터 서비스 지원 서비스를 제공할 수 있습니다.
Comewill JDZJ-3/6/10W 전압 변압기는 에너지 계량, 전압 제어, 계전기 보호 등 핵심 전력 프로세스에 직접 적용할 수 있으며 실내 환경과 복잡한 산업 운영 환경 모두에 적응할 수 있습니다.
고도가 1000미터를 초과하지 않습니다.
환경 온도 -5 ℃ ~+40 ℃;
20℃에서 상대습도는 85%를 넘지 않아야 합니다.
리히터 규모 9 규모의 지진에 해당하는 0.4g 강도의 진동 테스트를 통과한 제품입니다. 내오염성이 우수하여 오염도가 중간 정도인 환경에서 사용하기에 적합합니다. 위의 조건은 다양한 환경과 기계적 응력 하에서 JDZJ-6 및 JDZJ-10(W) 변압기의 안정적인 작동을 보장할 수 있으며, 특히 실내 설치 시나리오에 적합합니다.

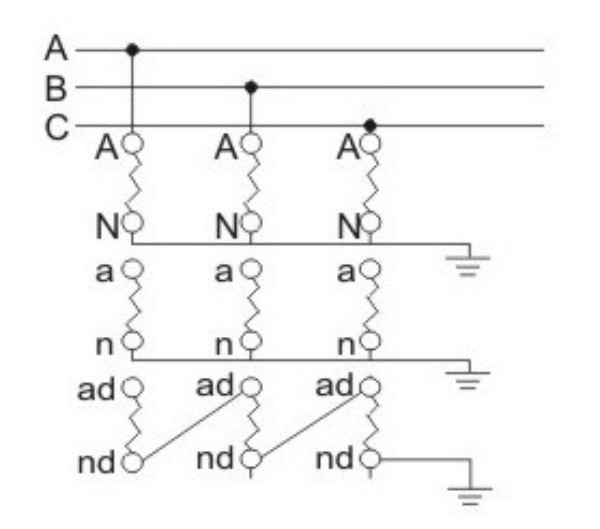

삼상선의 배선도
| 매개변수 | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
| 정격전압비 | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| 주파수(Hz) | 50 | 50 | 50 |
| 정격 2차 출력(VA)정확도 등급 0.5정확도 등급 1정확도 등급 3 | 305080 | 5080200 | 80150300 |
| 최대 출력(VA) | 200 | 400 | 500 |
| 정격 절연 수준 | 3.5/23/40 | 6.9/32/60 | 75년 12월 42일 |
맞춤화: 당사 공장에서는 귀하의 특정 요구 사항과 특별한 작동 환경을 충족시키기 위해 맞춤화 가능한 전압 비율, 2차 출력 및 절연 수준을 지원합니다. 우리 팀은 귀하의 전력 시스템 요구 사항을 충족하기 위해 성능과 안정성을 최적화할 수 있는 맞춤형 제품을 설계할 수 있습니다.

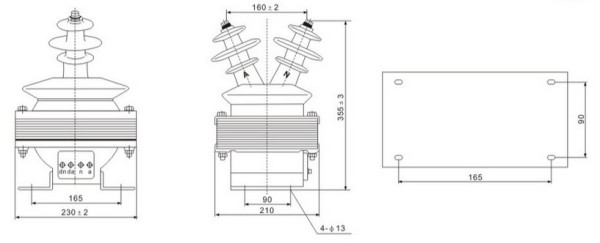

JDZJ-3.6.10(W) 설치 개요 및 치수
