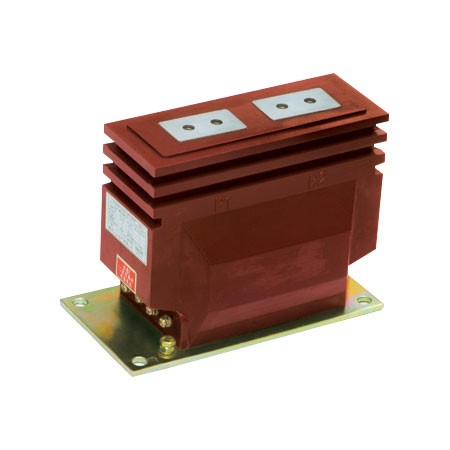

LZZ(Q.J)B6-10Q 변류기

Welcome (Wenzhou) Electric Co., Ltd.는 에폭시 수지 주조 완전 밀폐형 기둥형 변류기 LZZ(Q.J)B6-10Q 변류기를 출시했습니다. 통합된 완전 밀폐형 구조 설계를 통해 고압 배전 시스템의 핵심 지원 구성 요소가 되었으며 스위치기어 제조업체 및 전력 엔지니어링 회사가 선호하는 조달 선택입니다.

문의 보내기

제품 설명

중국 전문 제조업체인 Comewill에서 고품질 LZZ(Q.J)B6-10Q 전류 변압기를 구입하세요. 우리는 사용자의 실제 요구에 따라 다양한 특수 사양을 사용자 정의하고 다양한 배전 시나리오의 기술 요구 사항에 유연하게 적응하며 GSFC-10 AC 금속 외장형 고전압 개폐 장치 및 JYN2-10 단일 버스 바 핸드 카트 개폐 장치의 통합 설치 요구 사항을 완벽하게 충족하도록 지원합니다. 완벽한 장비 매칭의 대량 조달을 위한 이상적인 선택입니다.

제품 개발부터 제조까지 Comewill은 항상 유통 장비의 신뢰성과 적응성에 중점을 두었습니다. 이 변류기 시리즈는 컴팩트한 구조와 우수한 절연 성능을 갖추고 있을 뿐만 아니라 맞춤형 서비스를 통해 차별화된 조달 요구 사항을 충족합니다. 스위치기어 매칭을 위한 중앙 집중식 조달이든 프로젝트 혁신을 위한 부품 교체이든 당사 제품을 선택하면 안정적인 성능 보장과 포괄적인 기술 지원을 제공할 수 있습니다. 조달 세부 사항에 대해 문의하고 독점적인 맞춤형 솔루션을 얻으실 수 있습니다!

특징

Welcome (Wenzhou) Electric Co., Ltd.에서 생산한 LZZ(Q.J)B6-10Q 변류기는 코어 구조 및 프로세스 측면에서 장비의 신뢰성을 완벽하게 보장하며 고압 배전 시스템의 엄격한 작동 요구 사항에 적합합니다.

변압기는 고품질 자성 재료를 사용하여 철심을 만들고 1차 권선, 2차 권선 및 철심은 에폭시 수지로 함께 주조되어 완전 밀폐형 절연 구조를 형성합니다. 이러한 통합 주조 공정은 제품에 우수한 단열 성능과 내습성을 부여할 뿐만 아니라 일상적인 표면 청소를 용이하게 하여 운영 및 유지 관리 비용을 크게 절감합니다. 성능과 실용성의 균형을 맞추는 전력 엔지니어링 조달 선택에 선호되는 선택입니다.

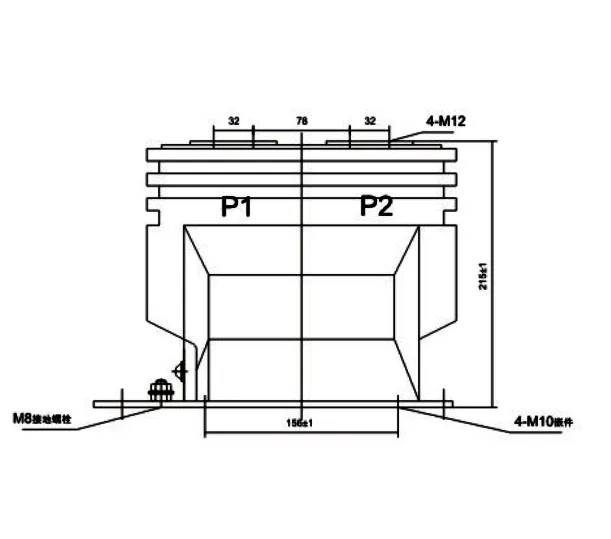

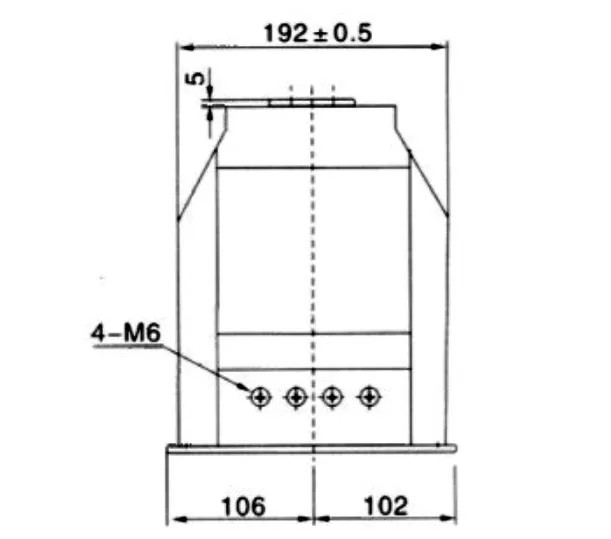

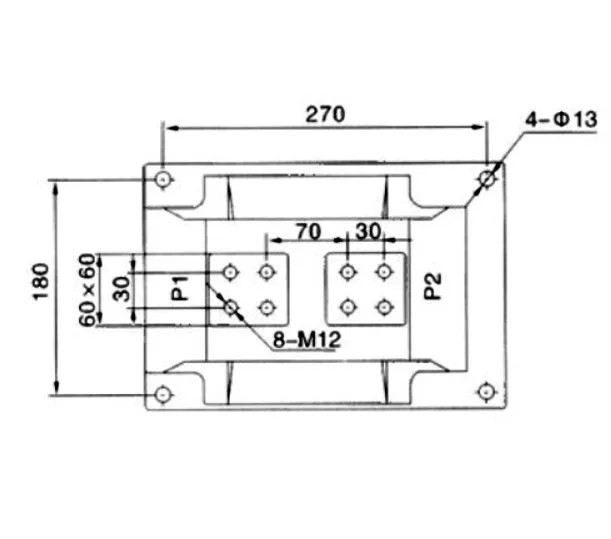

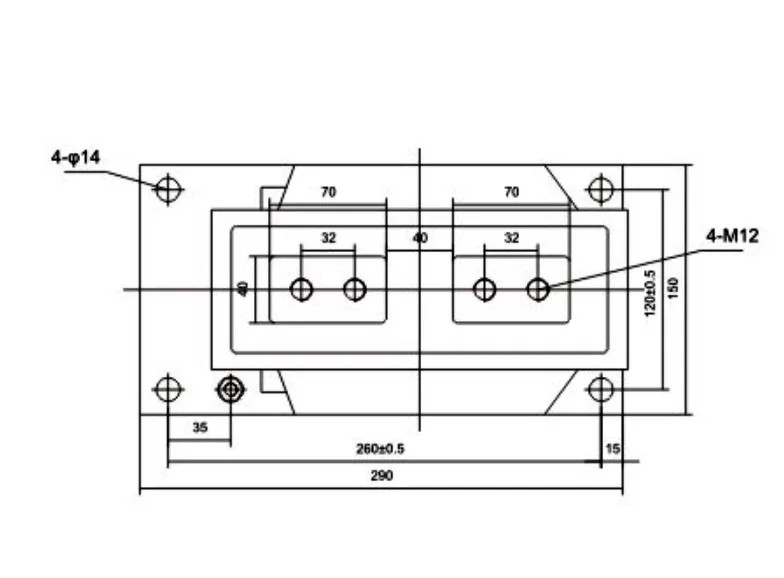

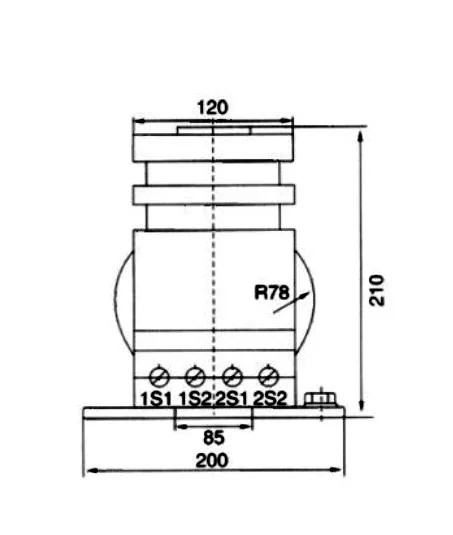

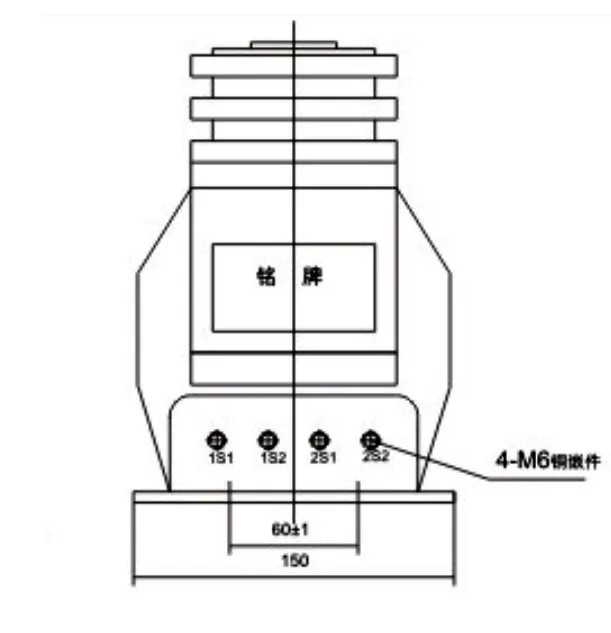

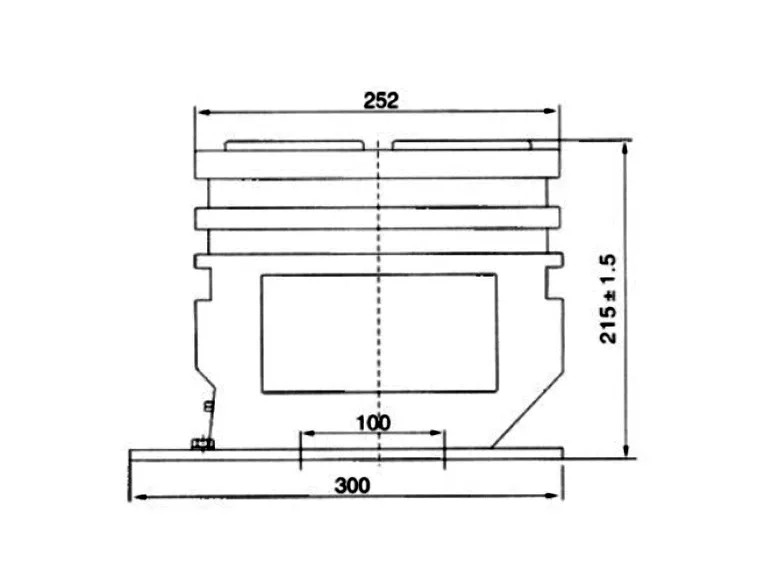

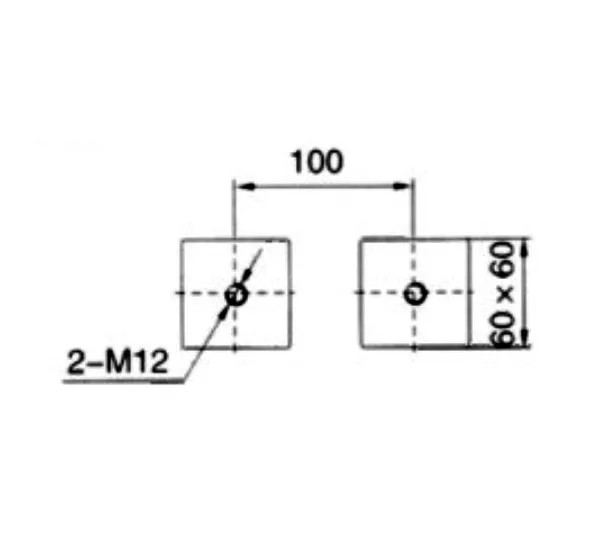

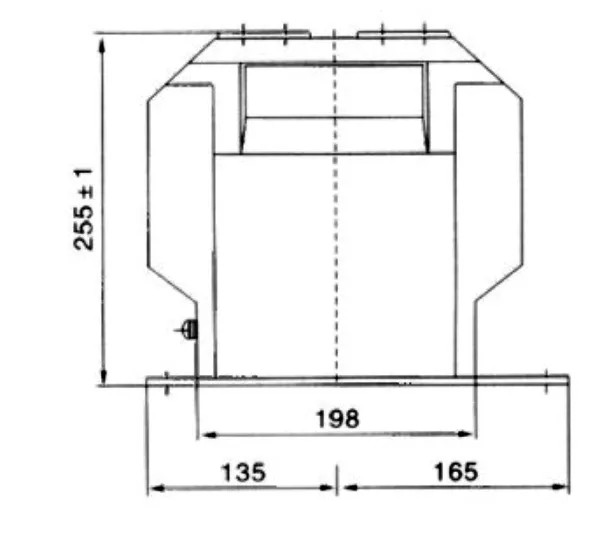

변압기 주조 본체 상단에 자격을 갖춘 식별 영역을 확보하고 콘센트 끝에 P1 및 P2 극성을 명확하게 표시하십시오. 2차 권선은 계량 레벨(출력 단자 1S1, 1S2)과 보호 레벨(출력 단자 2S1, 2S2)로 구분되며, 변압기의 정확도 수준은 업계의 높은 표준을 충족하여 계량 및 보호의 이중 요구 사항을 충족합니다. 장비 베이스 설계에는 스위치기어 내부의 표준화된 설치에 적합한 4개의 설치 구멍이 있습니다. 별도의 조정 없이 고정할 수 있어 현장 설치 효율성이 향상됩니다. 이는 완전한 장비 매칭의 대량 조달 시나리오에 특히 적합합니다.

Welcome (Wenzhou) Electric Co., Ltd의 에폭시 수지 주조 변류기를 선택하면 안정적인 제품 성능이 보장될 뿐만 아니라 적응력이 뛰어난 설치 경험도 제공됩니다. 새로운 배전 프로젝트이든 개폐기 조달이든 관계없이 비용 효과적인 구매 선택입니다. 더 자세한 제품정보나 조달계획이 필요하시다면 언제든지 편하게 상담해주세요!

기술적인 매개변수

변환기
정격 절연 수준	12/42/75kV
부하 역률	0.8(지연)
표면 연면거리	230mm/280mm
정격 2차 전류	5A/1A
제품규격	GB1208
안전계수	FS<10

사양

유형	정격 1차 전류	정격 2차 전류	정확도 등급	정격 출력	1초 열전류	동적 전류
LZZB6-10	5	5 또는 1	0.2/0.2 ,0.2/0.5 ,0.5/0.5 ,0.2/10P10, 0.2S/10P10, 0.5/10P10,10P10/10P10	10 /10,10 /10,10 /10,10 /15,10 /15,10 /15	0.75	1.875
	15				1.5	3.75
	10				2.25	5.625
	20				3	7.5
	30				4.5	11.25
	40				6	15
	50				7.5	18.75
	70				11.25	28.125
	100				15	37.5
	150				22.5	44
	200				24.5	44
	300				24.5	44

유형	정격 1차 전류	정격 2차 전류	정확도 등급	정격 출력	1초 열전류	동적 전류
LZZJB6-10	50	5 또는 1	0.2/0.2, 0.2/0.5, 0.5/0.25, 0.2/10P15, 0.2S/10P10, 0.5/10P15, 10P15/10P15	10 /10,10 /10,10 /10,10 /15,10 /15,10 /15	7.5	19.1
	75				11.3	28.7
	100				15	38
	150				22.5	44
	200				24.5	44
	300				24.5	44
	400,500,600				33	59
	800,1000,1200,1500				41	74

유형	정격 1차 전류	정격 2차 전류	정확도 등급	정격 출력	1초 열전류	동적 전류
LZZQB6-10 /LZZQB6-10Q	30	5 또는 1	0.2/0.2, 0.2/0.5, 0.5/0.25, 0.2/10P15, 0.2S/10P10, 0.5/10P15, 10P15/10P15	10 /10,10 /15,15 /15, 10 /20,15 /20,10 /10	8	20
	40				12	30
	50				16	40
	75				20	50
	100-300				31.5	80

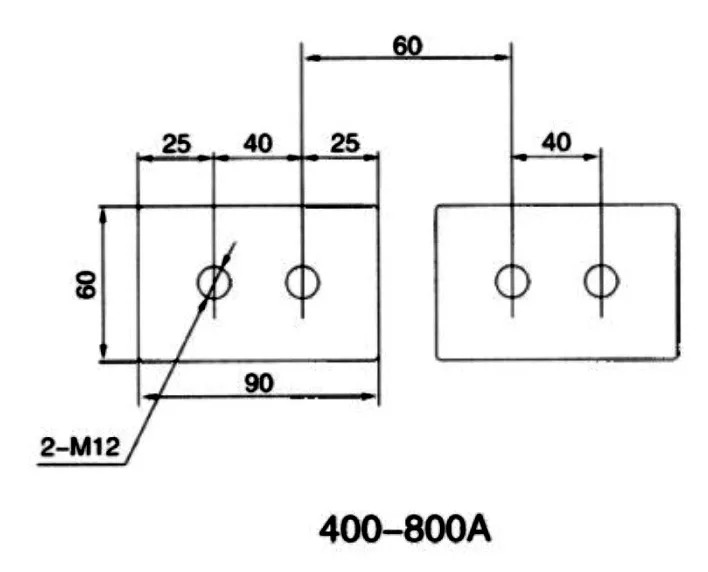

	400
	500			20/20,20/20,20/20,20/30,20/30,15/15	44.5	80


	600-800			30/30,30/30,30/30,30/40,30/40,20/20

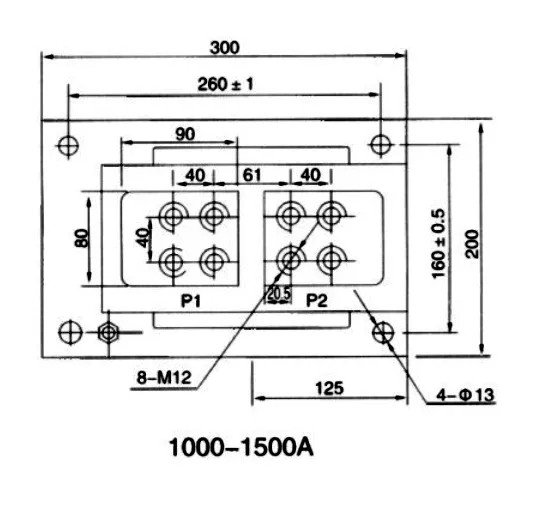

	1000-1500				63	110
