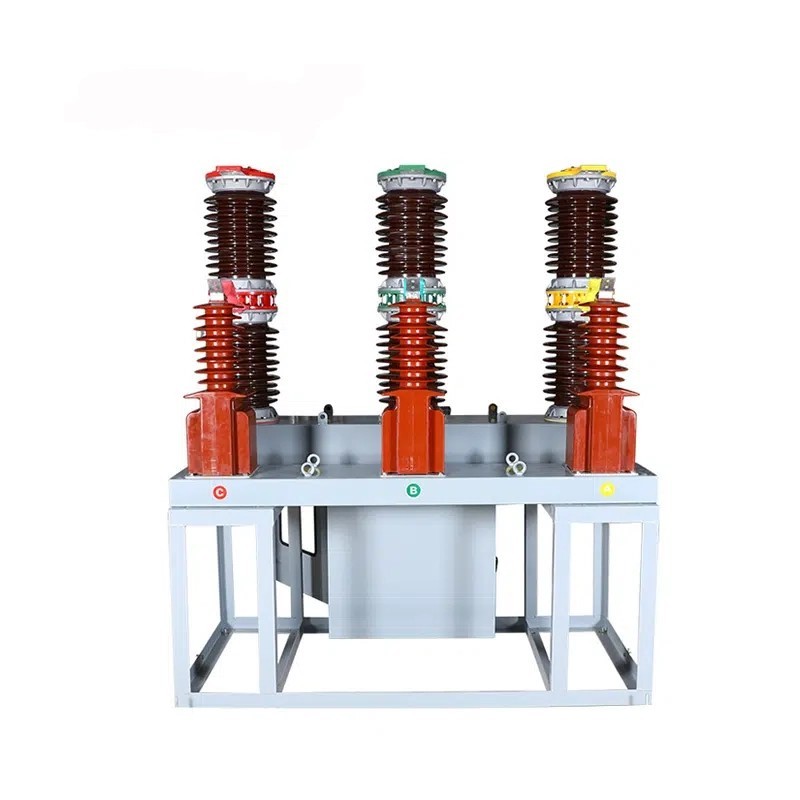

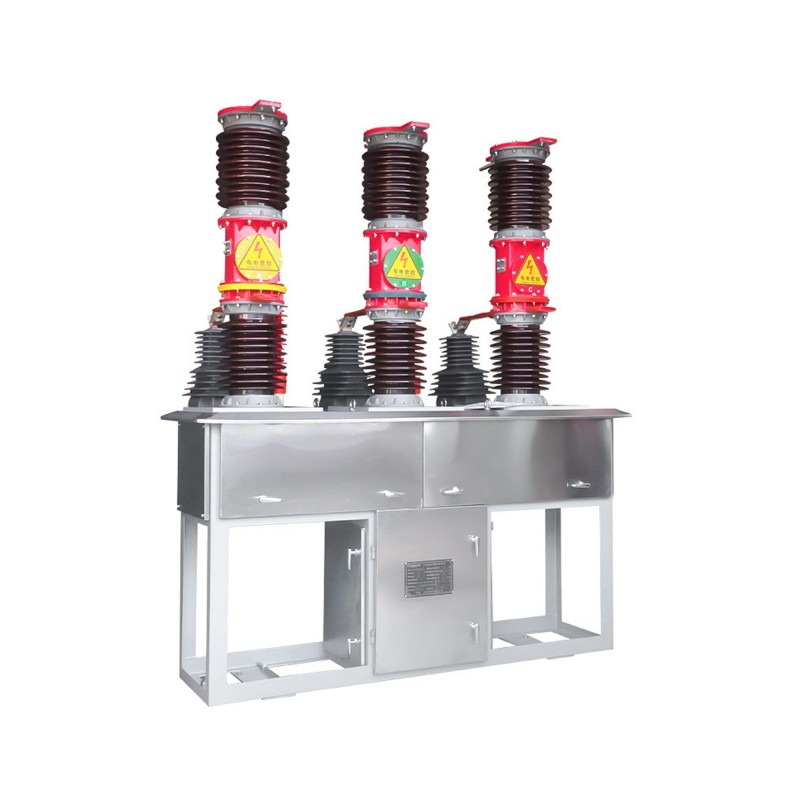

ZW7 옥외 고전압 AC VCB

고품질 ZW7 실외 고전압 AC VCB는 중국 제조업체 Comewill에서 제공합니다. 설계 성능은 국가 표준 GB1984-89 "AC 고전압 회로 차단기"를 준수하고 국제 전기 기술 위원회(IEC) 표준 IEC-56 "AC 고전압 회로 차단기"의 요구 사항을 충족합니다.

이 회로 차단기 시리즈는 주로 실외 35KV 송전 및 변환 시스템의 제어 및 보호에 사용됩니다. ZW7 실외 고전압 AC VCB는 도시 및 농촌 전력망은 물론 산업 및 광업 기업의 정상 작동 및 단락 보호에도 적용 가능합니다.

기둥형 도자기 절연체 전체 구조를 채택하여 상부 절연체는 진공 차단기를 수용하고 하부는 기둥 도자기 절연체 역할을 합니다. 이 제품은 빈번한 작업에 적합하며 안정적인 밀봉, 노화 방지 특성, 높은 압력 저항, 불연성, 비폭발성, 긴 수명, 쉬운 설치 및 유지 관리 등의 장점을 자랑합니다.

ZW7 시리즈 실외 고전압 AC 진공 회로 차단기 – 환경 적응성 사양

(제조사 : Welcome (Wenzhou) Electric Co., Ltd)

1. 작동 온도는 -40 ℃ ~ +40 ℃ 범위의 온도를 견딜 수 있으며 극도로 춥거나 더워도 성능이 안정적입니다.
2. 가장 높은 고도는 1000m에 도달할 수 있으며, 기압이 낮더라도 체인을 잃지 않고 안정적으로 작동할 수 있습니다.
3. ZW7 실외 고전압 AC VCB는 바람 저항이 뛰어나며 시간당 최대 10km의 풍속을 견딜 수 있습니다. 모델의 정격 전압이 132/230kV인 경우 요구 사항을 충족하려면 최소 풍속 3.2km/h가 필요합니다.
4. 내진성이 매우 뛰어나 진도 8의 지진도 견딜 수 있습니다. 지질조건이 좋지 않은 곳에서도 사용해도 괜찮습니다.
5. 연면거리에 대한 표준이 있는데, 이는 킬로볼트당 최소 31밀리미터입니다. 환경이 습하거나 오염된 경우에도 플래시오버 오류를 효과적으로 방지할 수 있습니다.
6. ZW7 실외 고전압 AC VCB는 대기 오염에 대한 저항력이 강하며 Class IV 오염 환경을 위해 특별히 설계되었습니다. 복잡한 산업 지역이나 옥외 환경에서 사용할 수 있습니다.

환경 적응성 매개변수

1. 온도 범위는 -40 ℃ ~ +40 ℃이며 극심한 추위나 더위를 두려워하지 않습니다.

2. 고도 1000m 이하이면 충분하며 약간 낮은 기압 환경은 전혀 영향을 미치지 않습니다.

3. 최대 풍속은 시속 10km이며, 132/230kV 모델은 최적의 성능을 얻으려면 시속 3.2km의 최소 풍속을 충족해야 합니다.

4. 진도 8의 지진에도 견딜 수 있으며 지진이 발생하기 쉬운 지역에서도 안심하고 사용할 수 있습니다.

5. 전기 안전을 보장하는 킬로볼트당 연면 거리가 최소 31밀리미터입니다.

6. 클래스 IV 오염 환경을 위해 특별히 설계된 ZW7 실외 고전압 AC VCB는 복잡한 산업 지역 및 실외 오염이 심한 장소에서 사용할 수 있습니다.

ZW7 실외 고전압 AC VCB의 주요 기술 매개변수

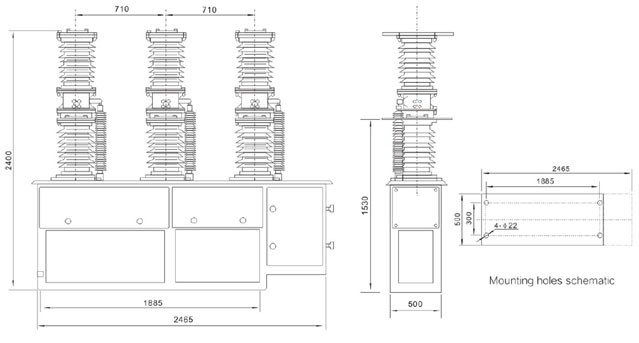

전체 치수
