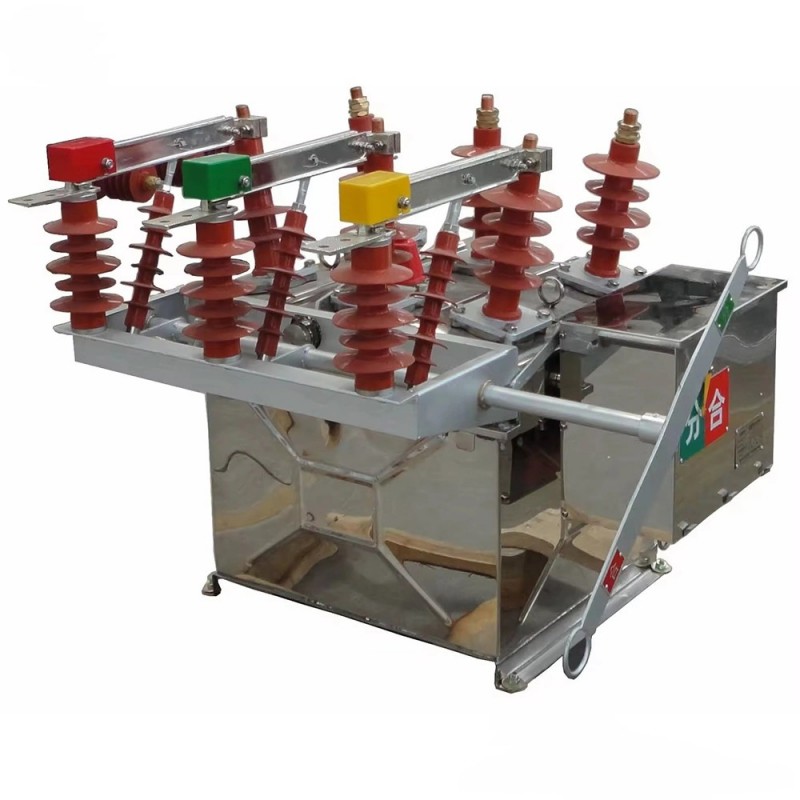

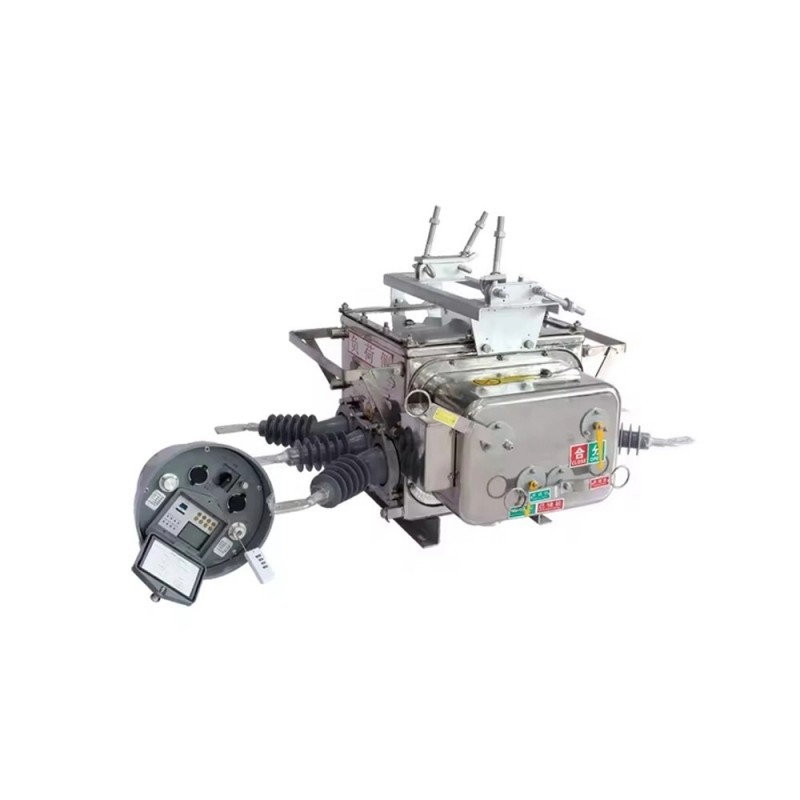

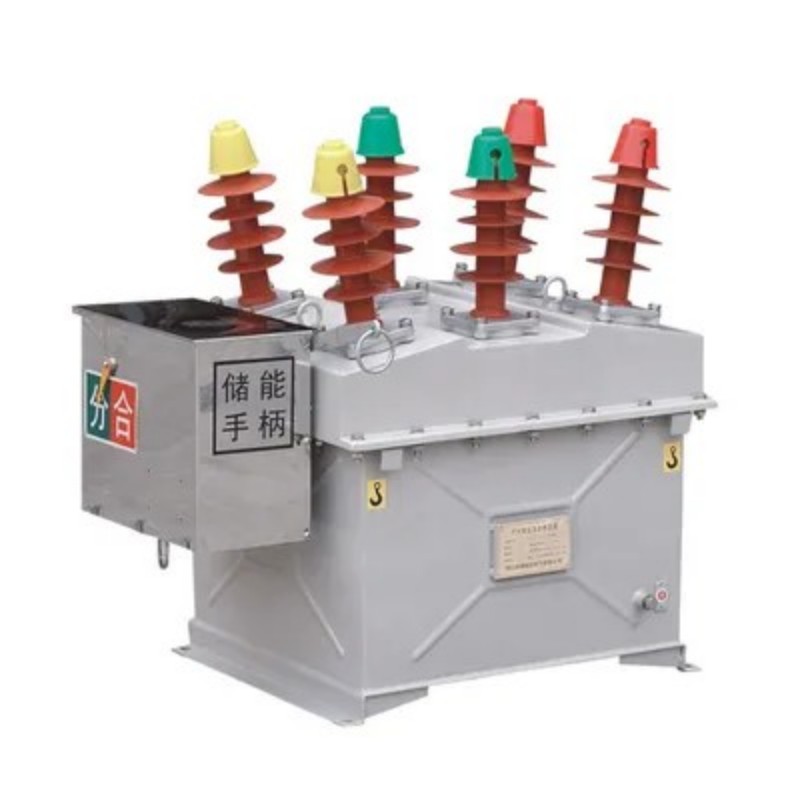

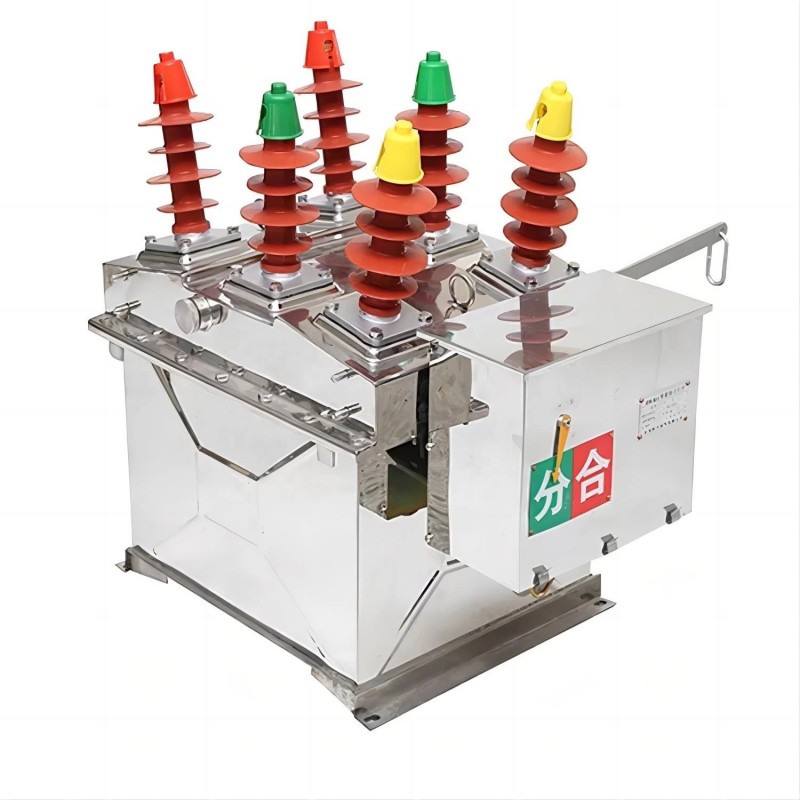

ZW8 옥외 고전압 AC VCB

Comewill 공장의 ZW8 실외 고전압 AC VCB는 12kV, 3상, 50Hz 전력 시스템에서 신뢰할 수 있는 성능을 위해 설계되었습니다. 진공 차단기, 공기 절연 및 스프링 구동 메커니즘이 장착된 이 장치는 부하 전류를 차단 및 차단하는 데 탁월한 성능을 발휘하는 동시에 안정적인 과부하 및 단락 보호 기능도 제공합니다.

문의 보내기

제품 설명

중국의 전문 제조업체인 Comewill은 국내 시장에서 높은 평판을 얻고 있으며 ZW8 실외 고전압 AC VCB에 대한 신뢰할 수 있는 소싱을 보장합니다. ZW8 실외용 고전압 AC VCB는 합리적인 가격으로 품질을 보장하므로 경제적인 조달 선택이 가능합니다.
우리는 맞춤형 조달 요구 사항을 충족하기 위해 ZW8 실외 고전압 AC VCB에 대한 모든 OEM 및 ODM 주문을 환영합니다.

적용 주변 조건

주위 온도: -10°C~+40°C.
고도: 1000m 이하(특별 조달 요구 사항 제외)
상대 습도: 일일 평균 ≤95%; 월간 평균 ≤90%.
포화 증기압: 일일 평균 ≤2.2kPa; 월간 평균 ≤1.8kPa.
지진 강도: ≤8도.
ZW8 실외 고전압 AC VCB의 최적 성능을 보장하려면 설치 현장에 화재, 폭발 위험, 심각한 오염, 화학적 부식 및 격렬한 진동이 없어야 합니다.

기술적인 매개변수

목		단위	매개변수
정격전압		kV	12
정격전류		A	630
정격 단락 차단 전류		카	6.3	12.5	20
정격 단락 투입 전류(피크)		카	16	31.5	50
정격 피크 내전류		카	16	31.5	50
정격 단시간 전류		카	6.3	12.5	20
정격 절연 수준	1분 전원 주파수내전압(건식 테스트)	kV	42
	낙뢰 충격 내전압(피크)	kV	75
정격 작동 순서			O-0.3s-C O-180s-CO
기계적 수명		타임스	10000
정격 단락 전류 차단 시간		타임스	30
통신수의 정격 결산 전압		V	110, 220
통신수의 정격 개방 전압		V	110, 220
열린 접점 사이의 공간		mm	11± 1
연락처의 여행 초과		mm	3
3상 개폐 동기화		ms	≤ 2
마감 반송 시간		ms	≤ 2
평균 개방 속도		밀리미터/초	1.0±0.2
평균 마감 속도		밀리미터/초	0.7± 0.15
영업시간	최고 작동 전압	s	0.015~0.05
	최저 작동 전압	s	0.03~0.06
폐관 시간		s	0.025~0.05
각 상의 메인 루프 저항		μΩ	≤ 120
이동 및 고정 접점의 허용 마모 총 두께		mm	3
