ZW43 시리즈 실외 진공 회로 차단기

중국 전문 제조업체인 Comewill에서 제공하는 고품질 ZW43 시리즈 실외 진공 차단기는 정격 전압 12kV, 3상 AC 50/60Hz 전력 시스템용으로 설계되었습니다. 핵심 기능은 부하 전류, 과부하 전류 및 단락 전류를 연결 및 분리하여 시스템 및 장비의 정상적인 작동을 보장하는 것입니다. 이는 회로 차단기 본체와 스프링 작동 메커니즘으로 구성되어 있으며 변전소, 산업 및 광업 기업, 도시 및 농촌 전력망에 사용할 수 있습니다.

문의 보내기

제품 설명

중국의 전문 제조업체인 Comewill은 고품질 ZW43 시리즈 실외 진공 회로 차단기를 제공하고자 합니다. 이는 특히 심각한 오염 또는 빈번한 작동 시나리오에 적합하며 전력망 제어 및 장비 보호에 특히 신뢰할 수 있습니다.
IEC62271-100, GB1984(AC 고전압 회로 차단기 관련 표준)은 물론 IEC60694, GB/T11022(고전압 개폐 장치 및 제어 장비에 대한 일반 기술 요구 사항)을 완벽하게 준수하므로 표준에 대해 걱정할 필요가 없습니다.

주요 기능적 특징

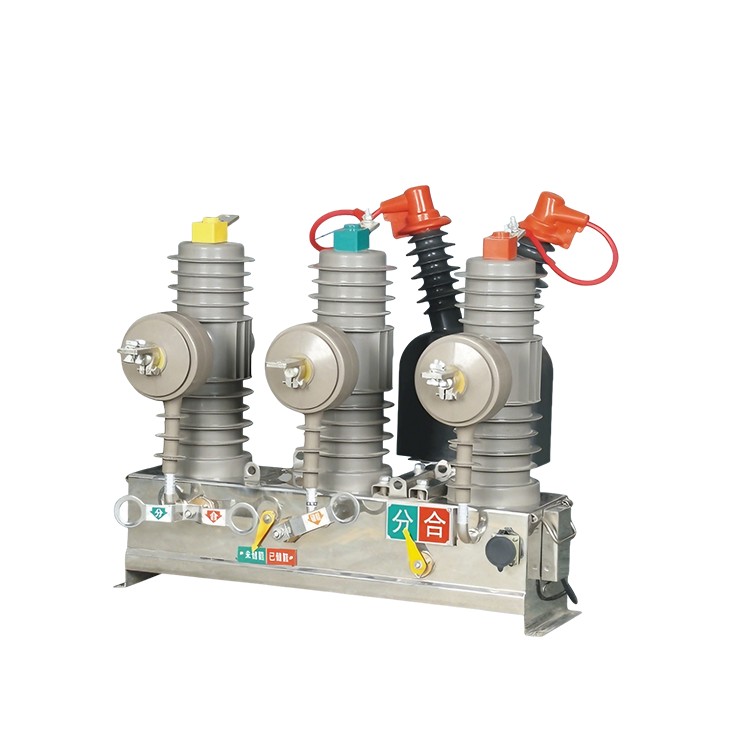

매우 안정적인 성능: 맞춤형 ZW43 시리즈 실외 진공 회로 차단기는 3개의 기둥 구조로 제작되었습니다. 진공 아크 소화 챔버는 절연 당김 막대를 통해 작동 메커니즘에 연결됩니다. 흔들리는 부분이 없고 매번 안정적으로 작동합니다.

내구성 및 결로 방지: APG 기술을 사용하여 아크 소화실, 주 전도 루프 및 절연 지지대를 단일 에폭시 수지 조각으로 주조한 다음 실리콘 고무로 코팅합니다. 기계적으로 강하고 습한 곳에서도 결로 문제가 발생하지 않습니다.

뛰어난 스프링 작동 메커니즘: 스위치에는 고성능 스프링 메커니즘이 탑재되어 있어 구조가 간단하고 기계적 수명이 깁니다. 에너지 저장 및 개폐를 위해 수동 또는 전기 모드를 선택할 수 있어 매우 유연합니다.

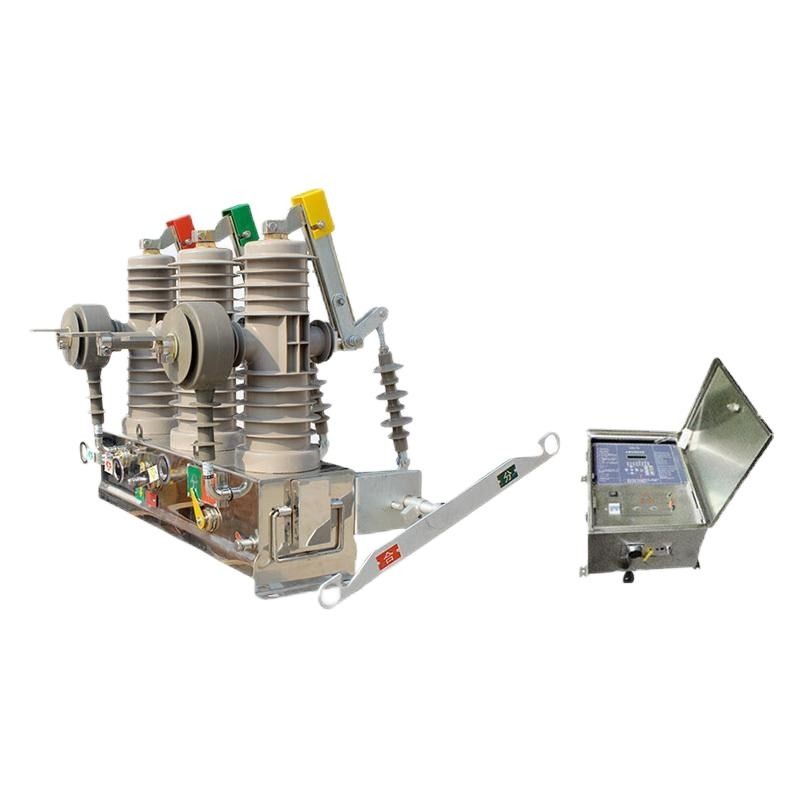

통합 절연 스위치 옵션: 절연 스위치가 필요한 경우 ZW43 시리즈 실외 진공 회로 차단기를 추가할 수 있습니다. 별도로 추가 부품을 구매할 필요가 없습니다.

작고 세련되며 설치가 쉽습니다. 컴팩트하고 현대적이며 무게도 많이 나가지 않습니다. 무거운 장비가 필요 없이 쉽게 이동하고 현장에 설치할 수 있습니다.

자동화 및 무인 변전소에서 작동: 스위치에 제어 터미널 인터페이스를 장착할 수 있습니다. 연중무휴 현장 직원이 필요하지 않은 자동화된 배전 네트워크 및 변전소에 적합합니다.

기술 사양

아니요.	목		단위	데이터
1	정격전압		kV	12
2	정격전류		A	630
3	정격주파수		헤르츠	50/60
4	정격단락차단전류		카	20
5	정격 단시간 내전류(4s)			20
6	정격피크 내전류(피크)			50
7	정격단락투입전류(피크)			50
8	1min P.F 내전압	습식 테스트	kV	34
		단계에서 단계로, 단계에서 지구로		42
		열린 연락처 전체에서		48
9	낙뢰 충격 내전압(피크)	단계에서 단계로, 단계에서 지구로	kV	75
		열린 연락처 전체에서		85
10	2차 루프에 대한 1min P.F 내전압		kV	2
11	정격 전류의 차단 시간		타임스	1000
12	정격단락전류 차단시간			30
13	기계적 수명			10000
14	개방 속도		밀리미터/초	1.2±0.2
15	결산 속도			0.6±0.2
16	폐관시간		ms	25~60
17	영업 시간			18~45
18	연락처 수신 거부 시간			≤2
19	에너지 저장 모터의 정격 출력		W	40
20	3상 개폐 비동시성		ms	≤2
21	각 상전도 루프에 대한 저항	스위치 본체	μΩ	≤80
		블레이드 분리		단면 ≤120, 양면 ≤200
22	위상 간 간격		mm	280±1.5
23	순중량		kg	125(단일 아이솔레이터), 150(이중 아이솔레이터)
