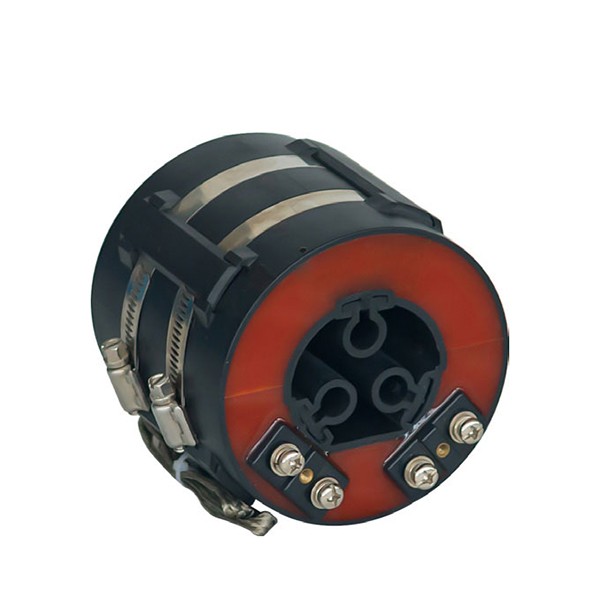

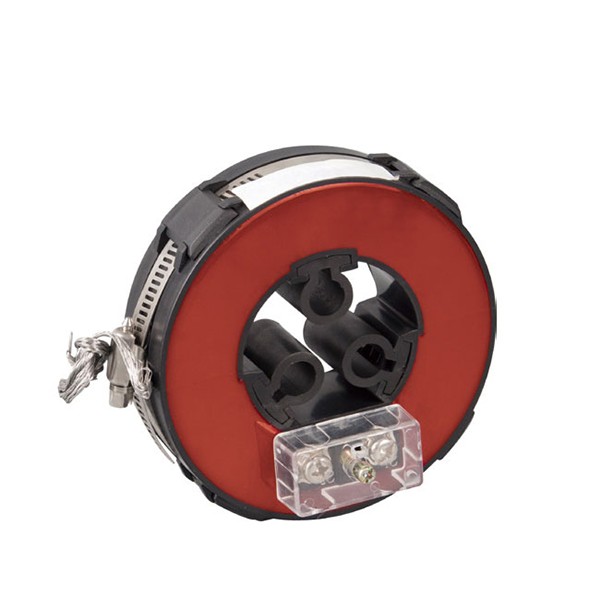

중국의 선도적인 제조업체 및 공급업체인 Comewill은 LMZK-10 변류기를 제공합니다. 이 변류기는 컴팩트한 크기, 간편한 설치를 위한 분리형 코어, 수입 실리콘강을 사용한 고정밀 측정 등 핵심 이점을 제공합니다. 10kV 소형 배전반용으로 특별히 설계되었습니다.
이 LMZK-10 변류기는 소형, 경량, 전환 가능 및 쉬운 설치와 같은 핵심 장점을 갖고 있으며 소형 완전 절연 링 네트워크 개폐 장치의 조달 요구 사항에 널리 적합합니다. RTU 및 FTU와 같은 원격 터미널 장비와 결합하여 샘플링 장치를 형성하는 데 특히 적합하며 전체 시스템에 대한 포괄적인 솔루션 및 데이터 지원을 제공합니다. 조달 및 설치 후에는 원래 배선을 수정할 필요가 없습니다. 연결된 들어오고 나가는 케이블에 직접 설치할 수 있어 작업이 간단하고 빠르며 엔지니어링 설치 비용이 크게 절감됩니다. 현재 SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS 등과 같은 소형 완전 절연 링 네트워크 스위치기어 시리즈에 널리 사용되었으며 결합 변전소, 케이블 분배 상자 및 기타 장비의 조달 및 지원 요구에도 적합합니다.
핵심 재료 및 프로세스 측면에서 LMZK-10 변류기는 고품질 수입 고투자율 규소 강판을 자성 재료로 사용하며, 이는 분리 가능한 철심 및 낮은 자기 회로 손실의 특성을 갖습니다. 수지는 난연성 플라스틱 쉘 내부에 진공 주조되어 탁월한 내습성, 안정적인 성능 및 향후 유지 관리가 필요하지 않아 장기간 사용을 위한 구매 비용 효율성 요구 사항을 충족합니다. 설치 시 두 개의 반원형 링을 상분리 케이블에 고정하고 클램프로 고정하여 케이블과 원활하게 조화를 이루어 아름답고 조화로운 외관을 연출합니다. 이 제품은 35mm ² ~ 400mm ² 범위의 사양을 갖춘 10KV 케이블 조달 시나리오에 적합합니다. 클램프는 견고하고 신뢰할 수 있는 고품질 스테인레스 스틸 재질로 만들어졌습니다. 사용 중에 와전류가 발생하지 않아 장비의 안전한 작동을 보장합니다.
부하측 역률은 COS Φ=0.8(히스테리시스 특성을 나타냄)을 충족해야 합니다.
정격 2차 전류는 다양한 전력 시스템의 요구 사항을 충족하기 위해 5A 또는 1A 사양 중에서 선택할 수 있습니다.
환경 온도 범위: 하한은 -5℃, 상한은 40℃, 일일 평균 기온은 30℃를 초과하지 않아야 합니다.
정격 작동 주파수는 50Hz 또는 60Hz라는 두 가지 공통 표준을 지원합니다.
장비의 설치 고도는 1000m 이하로 제어되어야 합니다.
오염 수준은 레벨 II 표준을 충족하며 기존 산업 환경에 적합합니다.
제품의 생산 및 검사는 국가 표준 GB20840.1 및 GB20840.2를 엄격히 준수합니다.

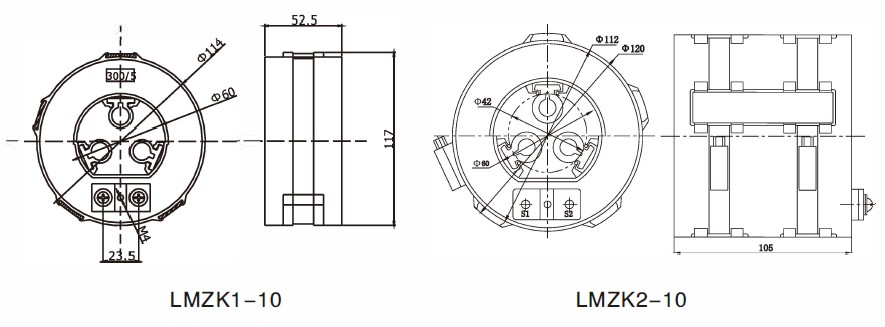

LMZK1
| 유형 | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| 목적 | 변류기 측정 | 보호 전류 변압기 | 이중 권선 변류기 | |||||||
| 비율 | 정확도 등급 및 정격 부담(VA) | 정확도 등급 및 정격 부담(VA) | 정확도 등급 및 정격 부담(VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| 유형 | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| 목적 |
|
전류 측정 | 보호 전류 | 이중 권선 전류 | |||||||||
|
|
변신 로봇 |
|
변신 로봇 |
|
변신 로봇 | ||||||||
| 비율 |
|
정확도 등급 및 | 정확도 등급 및 | 정확도 등급 및 정격 부담 | |||||||||
|
|
정격부담(VA) | 정격부담(VA) | (버지니아) | ||||||||||
| 0.2 0.5 1 10P15 10P10 10P5 0.5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
