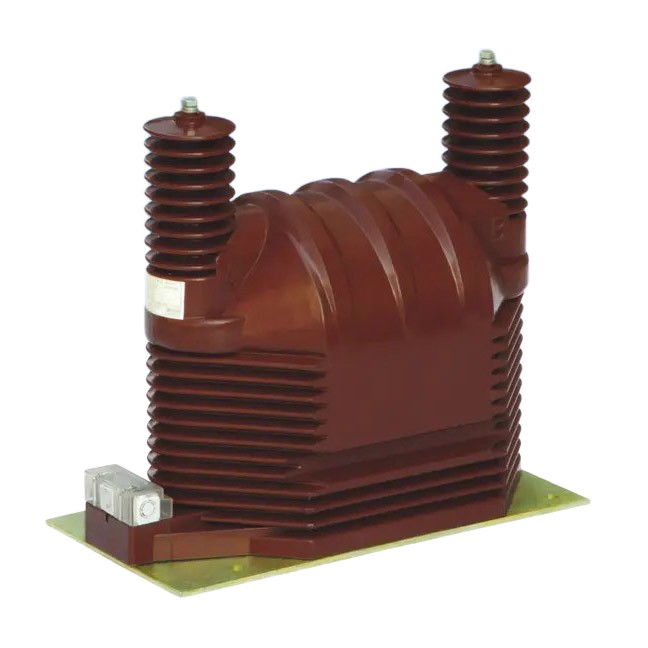

중국의 전문 제조업체인 Comewill이 제작한 고품질 JDZ9-35Q 전압 변압기는 최고급 절연 재료로 제작되어 콤팩트하지만 견고한 디자인을 자랑합니다. 즉, 기계적으로 잘 견디고 견고한 전기 절연 기능을 제공하므로 내구성이 저하되지 않습니다. 각 모델에는 고유한 특성도 있습니다. JDZ9-35Q는 전문가처럼 습기를 처리하므로 습하거나 젖은 장소에 적합합니다. 반면에 JDZ9-35G는 강력한 과전압 보호 기능을 갖추고 있어 갑작스러운 전압 스파이크로부터 전기 시스템을 안전하게 보호합니다.
변전소, 산업 플랜트 또는 배전 네트워크에서 JDZ9-35Q 전압 변압기를 사용하는 경우 두 모델 모두 장거리에 걸쳐 일관되고 정확한 전압 측정을 제공합니다. 단순히 작업을 완료하는 것이 아니라 전기 시스템을 더욱 안전하고 효율적으로 운영할 수 있도록 해줍니다.
정격전압: 35kV(1차측)
정격 변압비: 35000/100V(일부 모델은 다중 권선 구성 지원)
정확도 수준: 0.2, 0.5, 1.0, 3.0, 6P(일부 모델은 0.2/0.5/6P와 같은 조합 수준을 지원함)
정격 절연 수준: 40.5/95/200kV(일부 모델은 42/95/185kV)
최대 출력: 1000VA(일부 모델은 최대 2000VA까지 가능)
완전 밀폐형 에폭시 수지 주조로 오염과 습기에 강하며 열대 지역에 적합합니다.
바닥판 설치, 컴팩트한 사이즈, 어떤 방향에서도 설치가 가능합니다.
2차 출력 단자함은 전선을 여러 방향으로 인출할 수 있으며 도난 방지 설계가 되어 있습니다.
전력 시스템의 에너지 계측, 전압 모니터링 및 계전기 보호.
JDZ9-35Q 전압 변압기는 KYN-35 유형 및 기타 고전압 개폐 장치에도 설치할 수 있습니다.

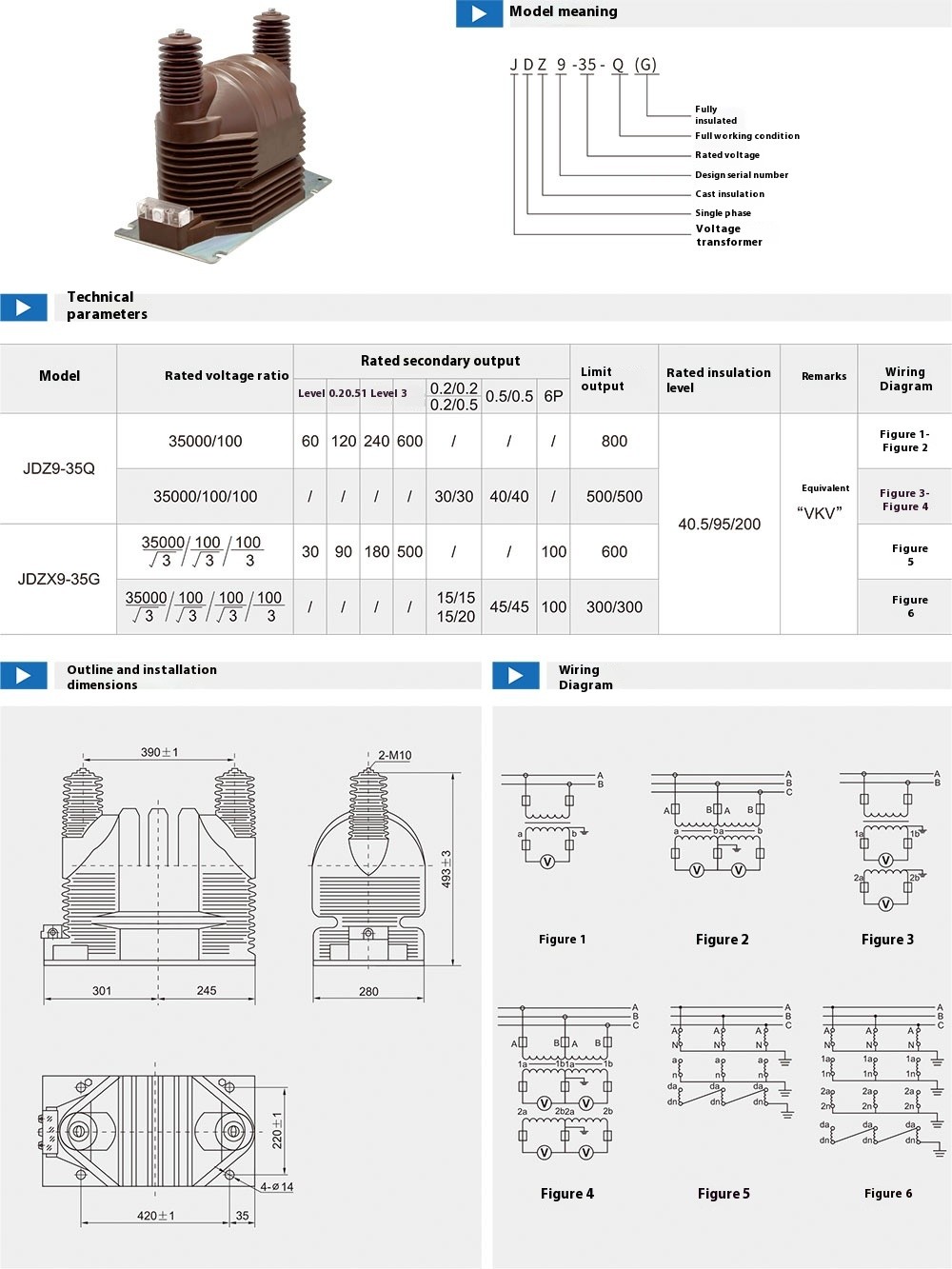

| 유형 | 정격전압비(kV) | 정격 2차 출력(VA) | 최대 출력(VA) | 정격 절연 수준(kV) | 배선도 | |||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.2/0.5 | 0.5/0.5 | 6P(3P) | |||||
| JDZ9-35 | 35/0.1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
그림 1-2 |
| 35/0.1/0.1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40.5/95/200 | 그림 3-4 | |
| JDZ9-35 | 35/ 0.1/0.1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | 그림 5 | |
| 35 /0.1/0.1/0.1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | 그림 6 | ||
