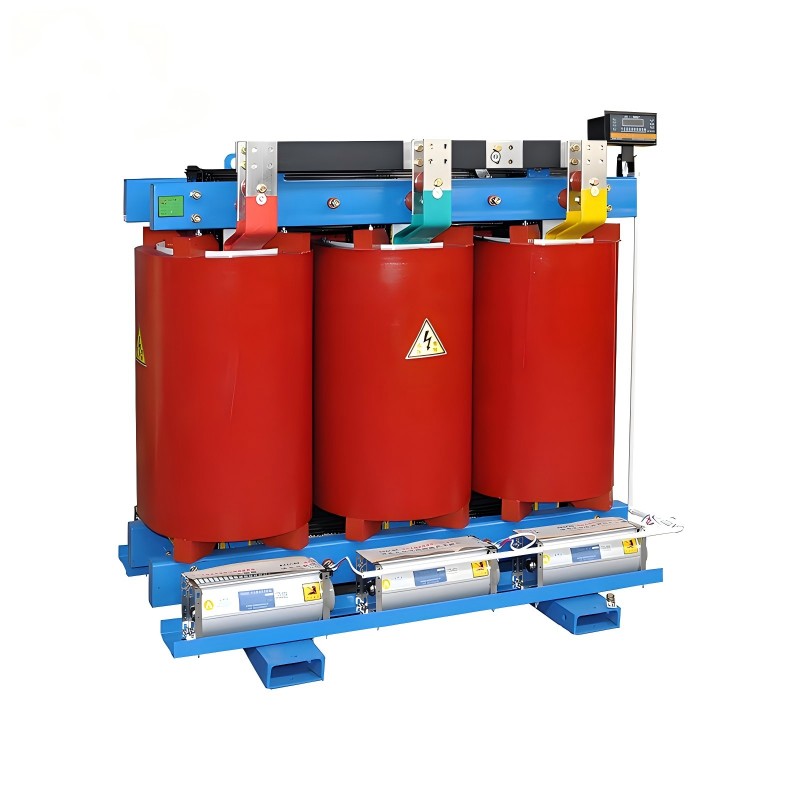

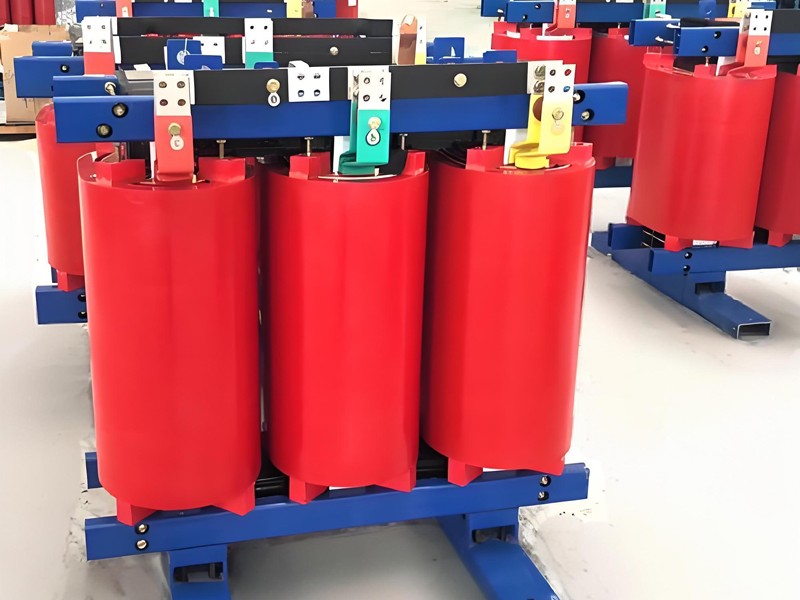

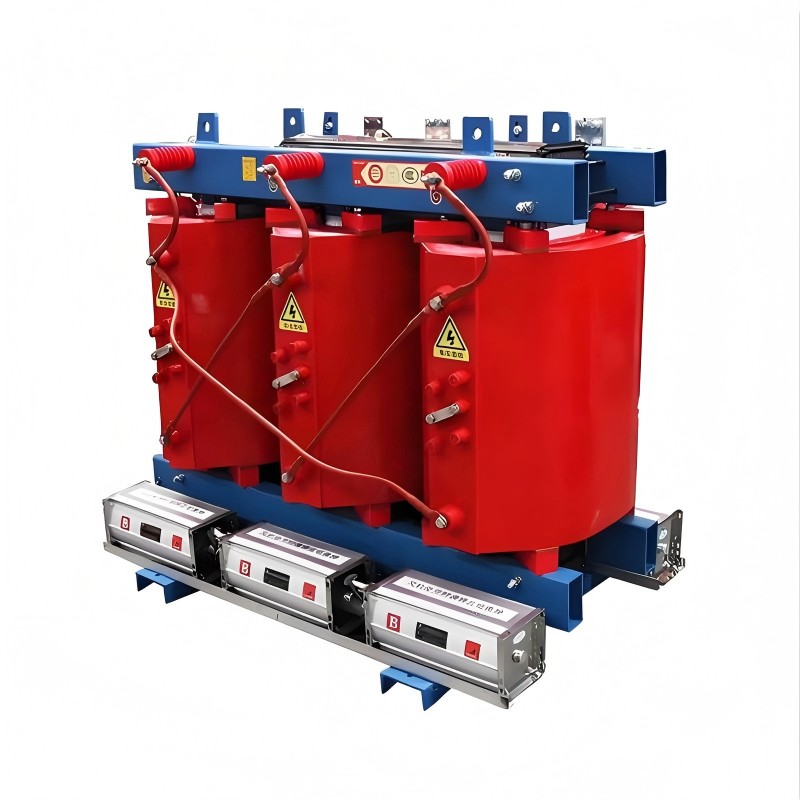

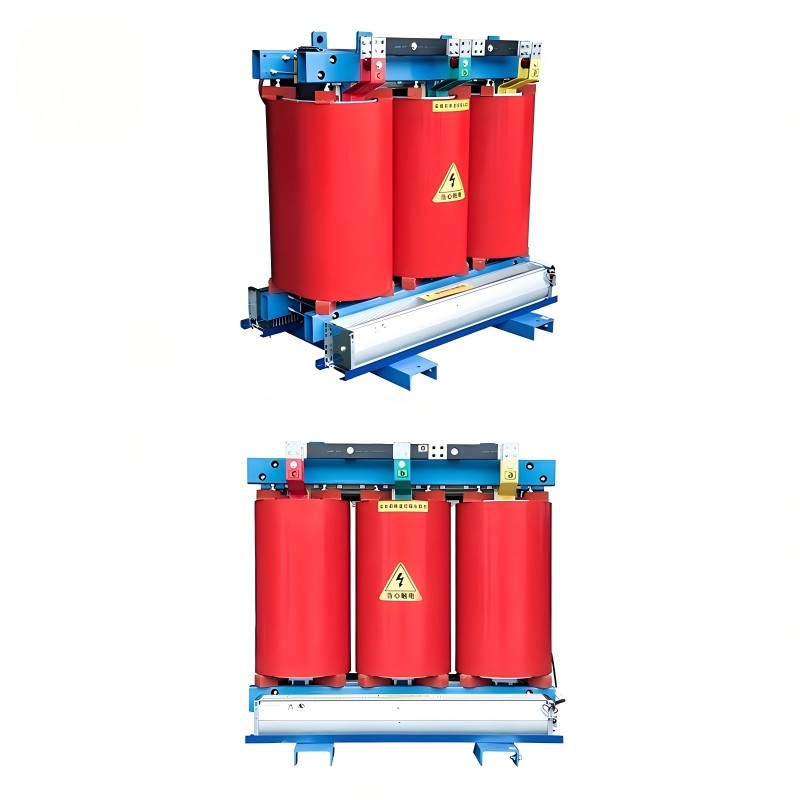

SCBH 시리즈 10kV 삼상 건식 비정질 변압기

Model:SCBH15/17/19 Series

Comewill은 중국 건식 변압기 전문 제조업체로서 고품질 SCBH 시리즈 10kV 3상 건식 비정질 변압기를 제공합니다. 비정질 합금 코어를 활용하는 이 변압기는 무부하 및 부하 손실을 크게 줄여 에너지 효율성을 향상시키고 산업 및 주거용 배전 응용 분야에 적합합니다. 건식 설계로 유류 오염을 제거하여 소음이 적고 안전성과 친환경성이 향상되었습니다.

문의 보내기

제품 설명

중국의 고품질 SCBH 시리즈 10kV 3상 건식 비정질 변압기는 Comewill에서 구입할 수 있으며 전압 범위는 10-35/0.4kV이고 용량은 30-5000kVA입니다. 고온에 견딜 수 있고 안정적으로 작동할 수 있습니다. 고급 소재와 최적화된 디자인으로 높은 효율성과 긴 수명을 보장합니다. 자연 또는 강제 공기 냉각을 지원하고 실시간 모니터링을 위한 온도 제어 시스템이 내장되어 장비 안전을 보장합니다. 기존의 실리콘 강철 변압기에 비해 손실이 낮고 사용이 더 안전합니다.

SCBH 시리즈 10kV 삼상 건식 비정질 변압기란 무엇입니까?

SCBH 시리즈 10kV 삼상 건식 비정질 변압기는 비정질 합금 재료로 만들어진 코어를 갖춘 건식 변압기입니다. 기존의 실리콘 강판과 비교하여 비정질 합금은 철 손실이 적고 자기 특성이 우수하여 에너지 소비를 크게 줄이고 전체 배전 시스템을 더욱 효율적으로 만듭니다. 이는 중부하 산업용 배전 시스템, 주거용 배전(주거 지역, 병원, 사무실 건물), 에너지 효율적인 개조 프로젝트 및 소음에 민감한 지역의 전원 공급 시나리오에 적합합니다.

경쟁사와 비교한 장점:

1. 에너지 소비 및 운영 비용: 기존 실리콘 강판 변압기에 비해 SCBH 시리즈 10kV 삼상 건식 비정질 변압기는 무부하 손실을 약 70% 줄이며, 부하 손실도 크게 감소하여 장기 운영 비용이 절감됩니다.

2. 안전 및 환경 보호: 오일 침지가 필요하지 않아 오일 누출 위험과 화재 또는 오염에 대한 우려가 없습니다.

3. 소음 제어: 고급 방열 및 구조 설계를 활용하여 소음 수준이 55dB 미만이므로 소음에 민감한 환경에서 장기간 사용할 수 있습니다.

4. 유지보수 용이 : 건식 설계로 유지보수 빈도를 줄이고 온도 조절 시스템이 내장되어 있어 실시간 모니터링이 가능하여 과열 및 오작동을 사전에 예방할 수 있습니다.

주요 특징:

1. 초저손실, 높은 에너지 효율: 비정질 합금 코어는 무부하 및 부하 손실을 크게 줄여 에너지 활용도를 향상시킵니다. SCBH 시리즈 10kV 삼상 건식 비정질 변압기는 기존 실리콘 강판 변압기보다 약 30% 더 많은 에너지를 절약하여 국가 에너지 절약 및 방출 감소 표준을 완벽하게 준수하고 장기적인 운영 비용을 절감합니다.

2. 넓은 전압 및 대용량 적용 범위: 전압 범위는 10-35/0.4KV이고 용량은 30-5000KVA로 다양한 산업 및 주거용 요구를 충족합니다. 대규모 공장 배전 및 소규모 주거용 건물 전원 공급 장치 모두에서 안정적으로 작동할 수 있습니다.

3. 환경 친화적이고 안전한 건식 설계: 건식 변압기에는 절연유가 필요하지 않으므로 오일 누출로 인한 환경 오염 및 안전 위험을 피할 수 있습니다. 저소음 제어 기능을 통해 주거 지역, 병원, 학교 등 소음에 민감한 지역에서도 주민에게 방해가 될 염려 없이 사용할 수 있습니다.

4. 고온 저항 및 기계적 강도

고품질 소재로 제작되어 높은 내열성과 기계적 강도를 자랑하여 복잡한 산업 환경에서도 안정적인 작동이 가능하고 장기적인 신뢰성을 보장합니다.

5. 방열 및 온도 조절 설계

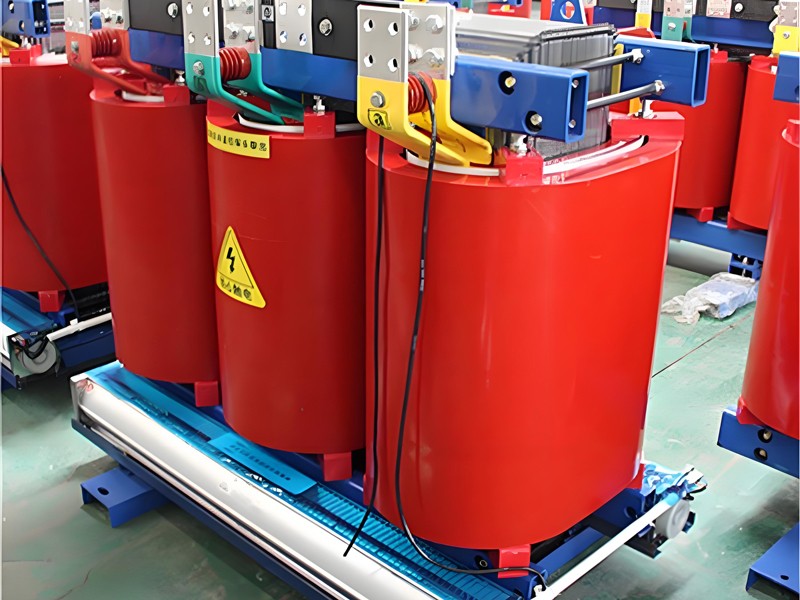

작동 환경에 따라 자연 냉각 또는 강제 공랭을 장착할 수 있어 과부하 조건에서도 효율적인 열 방출이 보장됩니다. 내장된 온도 제어 시스템이 실시간으로 모니터링합니다. 온도가 한계를 초과하면 냉각을 위해 팬이 자동으로 활성화되고 경보가 울리거나 기계가 자동으로 종료되어 장비와 인력의 안전이 보장됩니다.

기술 사양

정격 용량(kVA)	정격전압			벡터 그룹	무부하 손실(W)			부하 손실(W)			무부하 전류(%)	임피던스 전압(%)
정격 용량(kVA)	HV (kV)	태핑 범위(%)	LV (kV)	벡터 그룹	15#	17#	19#	15#	17#	19#	무부하 전류(%)	임피던스 전압(%)
100	6 6.3 6 10 10.5 11	±5 또는 ±2×2.5	0.4	Dyn11 또는 Yyn0	130	110	90	1570	1415	1415	1.0	4
125					150	130	105	1850	1665	1665	1.0	4
160					170	145	120	2130	1915	1915	1.0	4
200					200	170	140	2530	2275	2275	0.8	4
250					230	195	160	2760	2485	2485	0.7	4
315					280	235	195	3470	3125	3125	0.7	4
400					310	265	215	3990	3590	3590	0.7	4
500					360	305	250	4880	4390	4390	0.6	4
630					420	360	295	5880	5290	5290	0.6	4
630					410	350	290	5960	5365	5365	0.5	6
800					480	410	335	6960	6265	6265	0.5	6
1000					550	470	385	8130	7315	7315	0.4	6
1250					650	550	455	9690	8720	8720	0.4	6
1600					760	645	530	11730	10555	10555	0.3	6
2000					1000	850	700	14450	13005	13005	0.3	6
2500					1200	1020	840	17170	15445	15445	0.25	6
