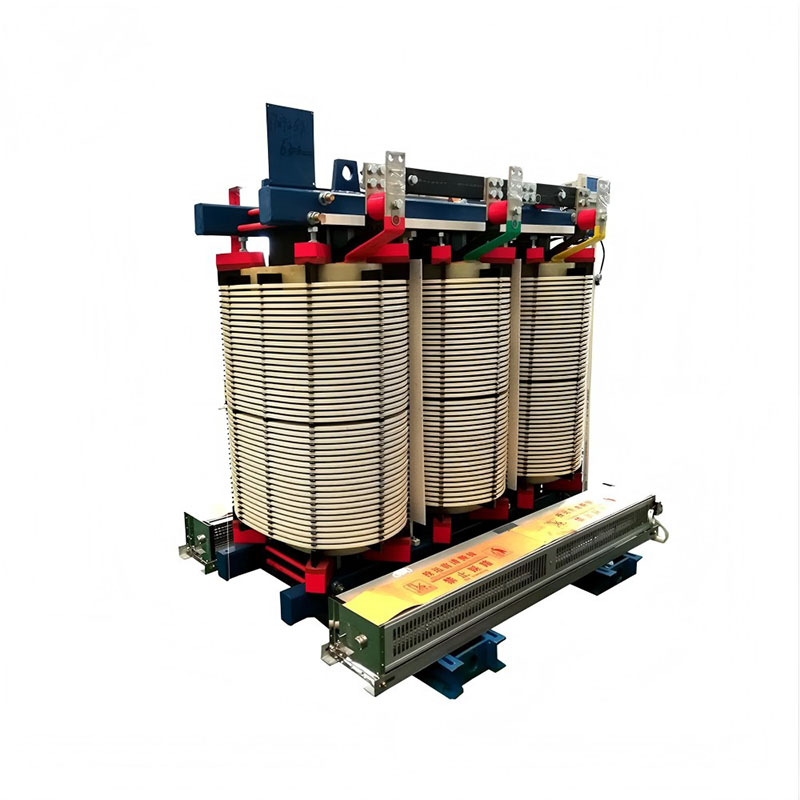

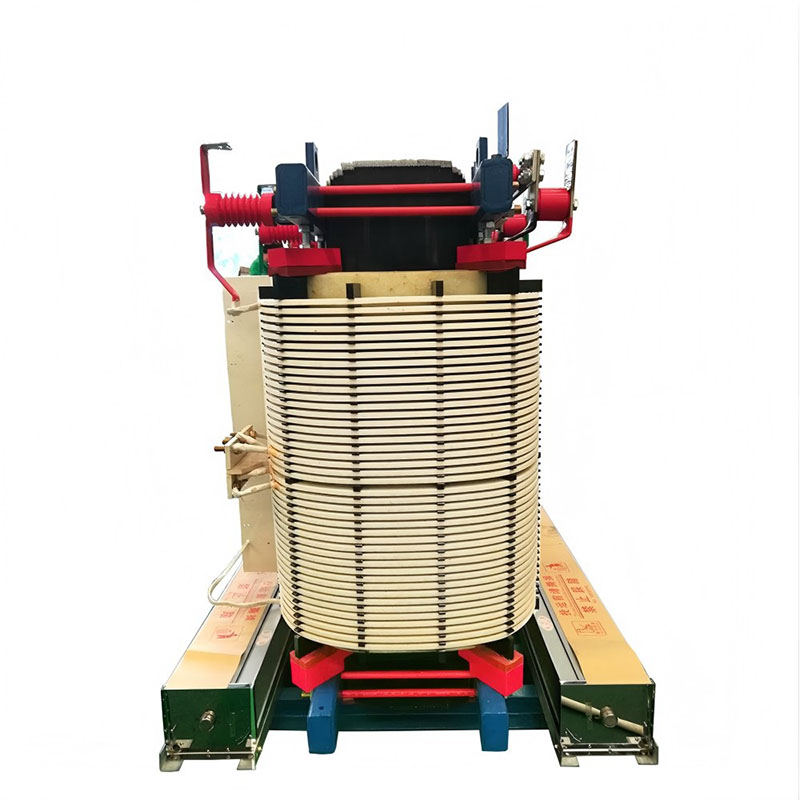

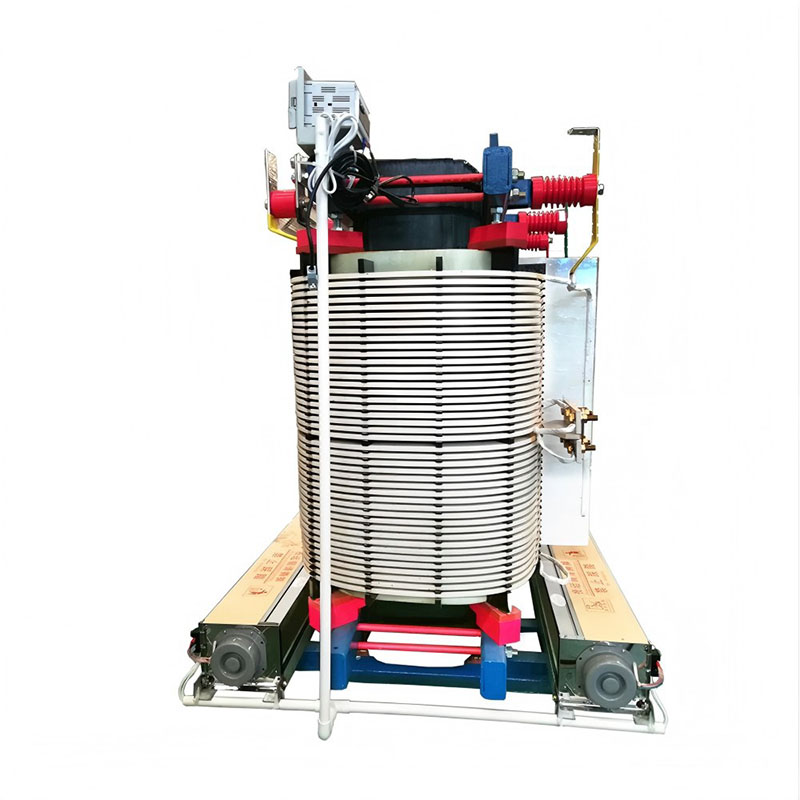

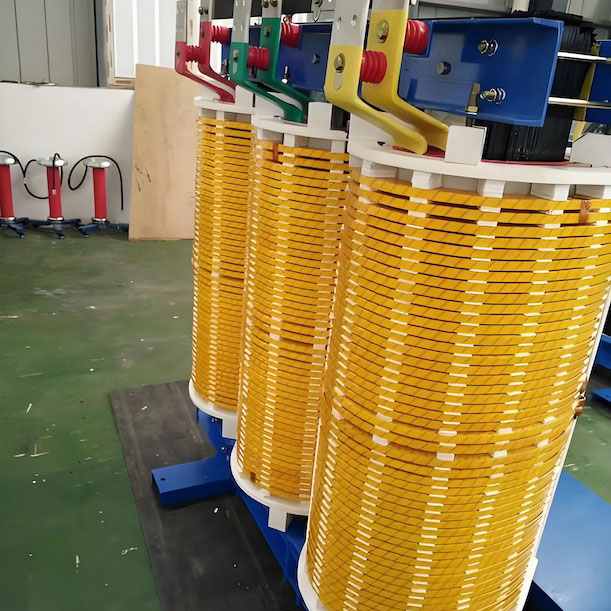

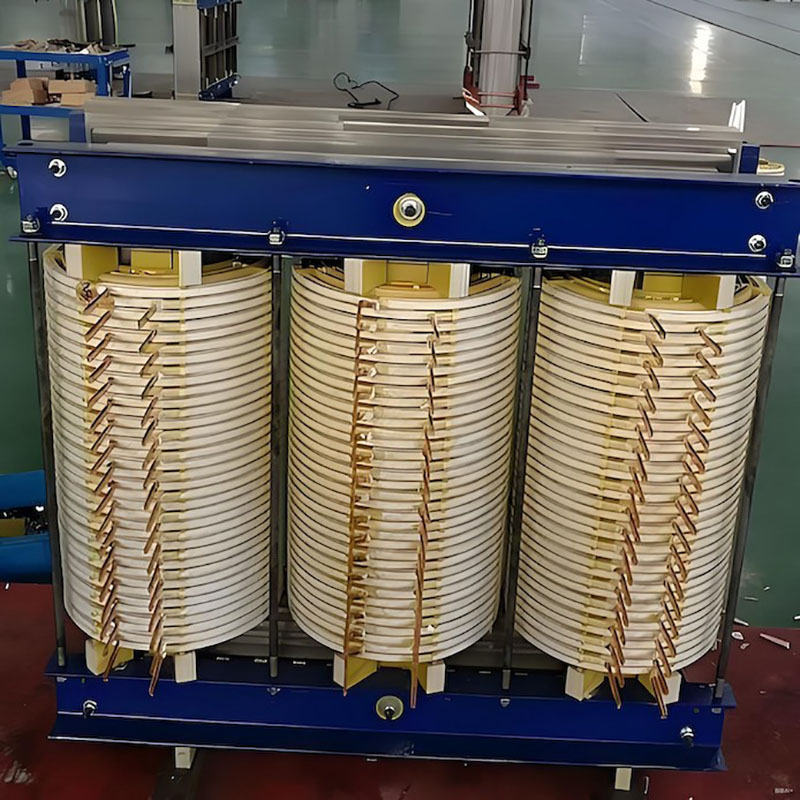

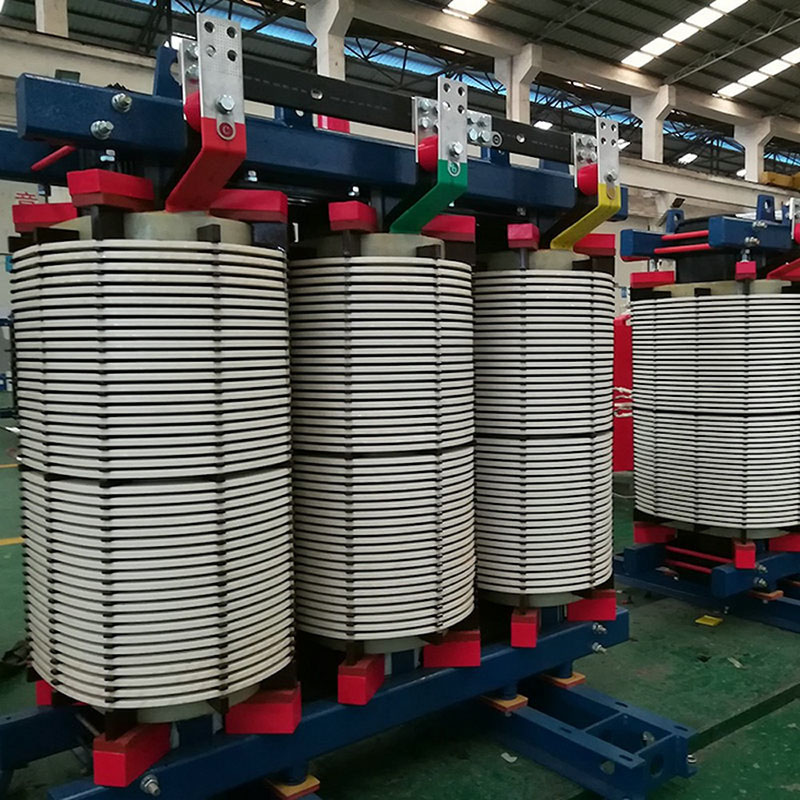

SGB ​​시리즈 친환경 비캡슐형 건식 변압기

중국의 전문 전력 장비 제조업체인 Comewill의 SGB 시리즈 친환경 비캡슐화 건식 변압기는 Nomex® 종이 및 무용제 함침 수지와 결합된 H 등급 절연 시스템을 사용하여 최대 180℃의 장기 온도 저항을 달성하고 UL94V-0 난연성 표준을 충족합니다. VPI 진공압침 기술과 결합된 비캡슐형 개방형 구조로 안정적인 단열과 편리한 유지보수를 보장합니다.

VPI 기술이 결합된 비캡슐형 개방형 구조는 절연 안정성을 보장하고 향후 유지 관리를 용이하게 합니다. 성능에는 여전히 많은 혁신이 있습니다. 부하 변동에 직면하여 장기 120% 과부하 및 단기 150% 과부하에서 작동할 수 있습니다. 동작소음은 42dB이하로 소음에 민감한 장소에서도 문제없이 사용이 가능합니다.

또한, SGB 시리즈 친환경 비밀폐 건식 변압기 역시 고투자율 규소강판을 사용하고 전자파 설계를 최적화하여 일반 모델 대비 소비전력을 10~20% 절감하였습니다. 본체 전체가 친환경 소재로 제작되어 VOC 배출이 거의 없으며 EU RoHS 등 친환경 기준을 충족합니다.

특징

전압 레벨: 10~35/0.4kV
용량 범위: 30~3150kVA
안전 보호 기능: H등급 절연 시스템을 채택한 핵심 소재는 NOMEX ® 종이입니다. 180°C의 고온을 오랫동안 견딜 수 있으며 UL94V-0 난연성 표준을 충족하여 뿌리부터 화재 위험을 제거합니다. 오일 프리 설계와 결합된 비폐쇄 개방형 구조는 폭발 위험을 완전히 제거하고 인구 밀도가 높고 위험이 높은 시나리오의 안전 요구 사항을 충족할 수 있습니다.

고효율 및 에너지 절약 기능: 높은 자기 전도성 실리콘 강판을 사용하여 전자기 회로가 최적화 및 설계되어 일반 모델에 비해 전력 소비를 10% -20% 줄였으며 무부하 및 부하 손실 모두 업계 최고 수준에 도달했습니다. SGB ​​시리즈 친환경 비밀봉형 건식 변압기는 장기 과부하 용량 120%, 단기 과부하 용량 150%를 갖추고 있어 부하 변동에도 효율적인 운전을 유지하고 에너지 낭비를 줄일 수 있습니다.

저소음 및 정숙성: 코어 적층 기술 및 권선 구조 레이아웃을 최적화하여 작동 소음을 42dB 이하(업계 평균 수준보다 훨씬 낮음)로 제어합니다. 기계적 진동 증폭을 방지하도록 설계되었으며 조용한 방열 구조를 갖추고 있어 데이터 센터, 의료 시설 등 소음에 민감한 환경에서 직접 사용할 수 있습니다.

환경 적응 특성: 습도 95% 이상의 열대 환경에서 안정적으로 작동할 수 있는 최적화된 냉각 시스템입니다. 액세서리는 부식 방지 처리가 되어 있으며 밀봉된 디자인으로 열악한 환경에서도 내구성이 더욱 뛰어납니다. 전체 프로세스에서는 EU RoHS 및 기타 친환경 표준을 준수하여 VOC 배출이 거의 없는 환경 친화적인 재료를 사용하며 엄격한 환경 요구 사항이 있는 시나리오에 적합합니다.

편리한 유지 관리 기능: VPI(진공압 함침) 기술이 결합된 비캡슐형 개방형 구조로 일상 점검 및 유지 관리가 복잡해 분해가 필요하지 않습니다. 모듈식 설계로 구성 요소 교체가 더 쉬워지고 유지 관리 중단 시간이 줄어들며 장기 운영 비용과 인력 투자가 절감됩니다.

구조적 신뢰성 특성: 고전압 권선은 엇갈린 적층 케이크 구조인 반면, 저전압 권선은 호일 도체를 사용합니다. 전류 분포가 균일하여 누설 저항이 낮고 단락 저항이 더 강합니다. 고강도 고정 액세서리와 결합된 정밀 균형 잡힌 전자기 구조는 운송 및 작동 중 기계적 응력에 저항하여 장비의 서비스 수명을 연장할 수 있습니다.

애플리케이션 적응 기능: 작은 크기, 유연한 설치, 고층 건물, 화학 단지, 도시 전력망 업그레이드와 같은 다양한 시나리오에 적합합니다. SGB ​​시리즈 환경 친화적인 비캡슐화 건식 변압기는 정밀 장비의 고품질 전원 공급 요구 사항을 충족하고 강력한 보편성을 통해 복잡한 작업 조건에서 전력 시스템의 지속적인 작동을 보장할 수 있습니다.

기술 사양

참고: 위 데이터는 기술 개선으로 인해 변경될 수 있습니다.
