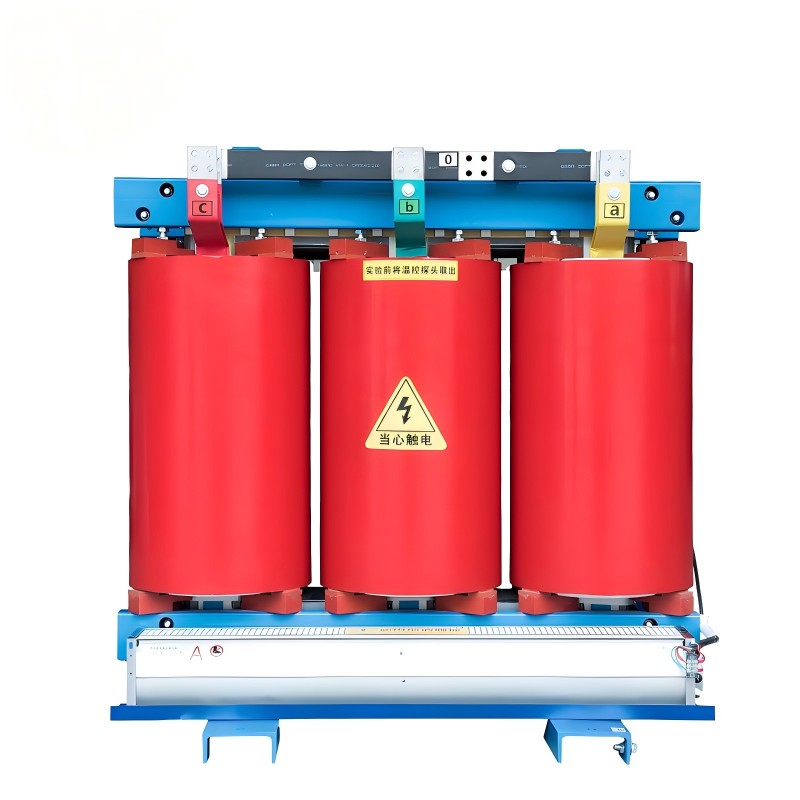

SCB11 시리즈 10kV 삼상 건식 전력 변압기

Model:SCB11/12/13/14/18 Series

중국 전문 제조업체인 Comewill에서 SCB11 시리즈 10kV 삼상 건식 전력 변압기를 구입하세요. 고급 진공 압력 에폭시 수지 주조로 설계되어 완전히 밀봉된 난연성 구조를 만들어 화재 위험이 없고 장기간 단열을 보장합니다.

문의 보내기

제품 설명

Comewill 공장의 고효율 SCB11 시리즈 10kV 삼상 건식 전력 변압기로 운영 비용을 절감하세요. 스텝 랩(Step-lap) 기술이 적용된 고자성 실리콘 강판을 활용해 히스테리시스 손실을 대폭 최소화해 엄격한 국가 에너지 효율 기준을 충족합니다. 이 3상 변압기는 고순도 무산소 구리 권선으로 안정적인 전기 성능을 제공합니다.

제품특징

1. 안정적인 단열 및 안전성

SCB11 시리즈 10kV 3상 건식 전력 변압기는 고급 진공 압력 에폭시 수지 주조 기술을 사용합니다. 이 프로세스는 권선을 완전히 밀봉된 모놀리식 절연 구조로 변환합니다. 이것은 단순한 코팅이 아닙니다.

습기, 먼지, 부식성 화학물질 등 외부 오염물질을 완벽하게 차단하는 견고한 쉴드로서 장기적인 전기적 안정성을 보장하고 조기 노화를 방지합니다.

2. 고성능 코어 및 권선

SCB11은 고투과성 방향성 규소강판을 사용합니다. 스텝 랩 조인트 설계와 결합하여 자속이 최적화되어 히스테리시스 손실 및 무부하 손실을 대폭 줄입니다.

권선 자체는 고순도 무산소 구리 도체로 제작되었으며 진공 환경에서 정밀하게 주조되었습니다.

3.조용한 작동

Comewill SCB11 시리즈 10kV 3상 건식 전력 변압기는 혁신적인 진동 감소 및 소음 감소 시스템을 사용하여 소스에서 코어와 코일의 진동을 억제합니다.

제품 응용

1. 상업용 건물: 쇼핑몰, 사무실 단지, 호텔, 병원. SCB11 시리즈 10kV 삼상 건식 전력 변압기의 내화성 및 조용한 작동으로 인해 사람 근처의 실내 설치에 이상적입니다.

2. 주거 공동체: 고층 아파트 및 주거 구역. 오일 프리 설계로 화재 및 오일 누출 위험을 제거하여 주민의 안전을 보장합니다.

3. 산업 시설: 공장, 가공 공장, 제조 라인. 밀폐형 구조로 먼지가 많거나 오염된 환경에서도 기계에 안정적인 전력을 공급합니다.

4. 공공 인프라: 높은 신뢰성과 안전성이 타협할 수 없는 공항, 지하철, 기차역 및 학교.

5. 재생 가능 에너지 프로젝트: 최소한의 유지 관리로 승압 또는 승압 변환이 필요한 태양열 발전소 및 풍력 발전소.

6. 가혹한 환경: 습도가 높거나 온도가 매우 높거나 화학적 오염이 심한 지역으로 완전히 밀봉된 인클로저가 내부 구성 요소를 보호합니다.

기술 사양

정격 용량(kVA)	정격전압			벡터 그룹	무부하 손실(W)						부하 손실(W)				무부하 전류(%)	임피던스 전압(%)
	HV (kV)	태핑 범위(%)	LV (kV)		무부하 손실(W)						11#	12#	13,14#	18#
	HV (kV)	태핑 범위(%)	LV (kV)		10#	11#	12#	13#	14#	18#	120℃	120℃	120℃	145℃
100	6 6.3 6.6 10 10.5 11	±5 또는 ±2 x 2.5	0.4	Dyn11 또는 Yyn0	400	360	320	290	270	230	1570	1415	1520	0.7	4	4
125					470	420	375	340	320	270	1850	1665	1780	0.7
160					540	480	430	385	365	310	2130	1915	2050	0.7
200					620	550	495	445	420	360	2530	2275	2440	0.6
250					720	640	575	515	490	415	2760	2485	2665	0.5
315					880	790	705	635	600	510	3470	3125	3355	0.5
400					980	880	785	705	665	570	3990	3590	3850	0.5
500					1160	1040	930	835	791	670	4880	4390	4705	0.4
630					1340	1200	1070	965	910	775	5880	5290	5660	0.4
630					1300	1170	1040	935	885	750	5960	5365	5760	0.35	6	6
800					1520	1360	1215	1095	1035	875	6960	6265	6715	0.35
1000					1770	1590	1415	1275	1205	1020	8130	7315	7885	0.3
1250					2090	1880	1670	1505	1420	1205	9690	8720	9335	0.3
1600					2450	2200	1960	1765	1665	1415	11730	10555	11320	0.25
2000					3050	2740	2440	2195	2075	1760	14450	13005	14005	0.2
2500					3600	3240	2880	2590	2450	2080	17170	15445	16605	0.2
1600					2450	2200		1765			12960	11660		0.2	8	8
2000					3050	2740		2195			15960	14360		0.2
2500					3600	3240		2590			18890	17000		0.2
