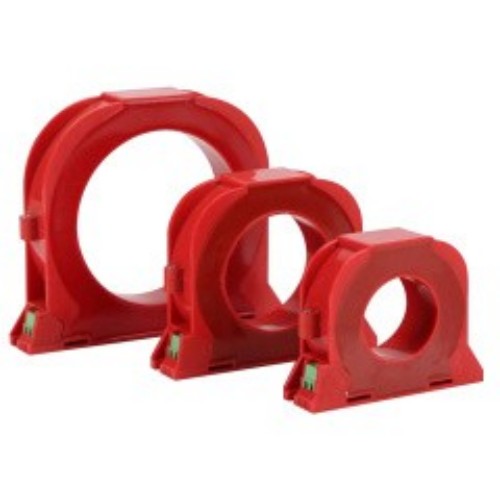

CTK 유형 영상 변류기

중국의 전문 제조업체인 Comewill은 귀하에게 맞춤형 CTK 유형 영상 변류기를 제공하고자 합니다.  이 기능의 핵심 기능은 전류의 영 시퀀스 구성 요소, 즉 업계에서 '중성선 전류'라고도 알려진 3상 전류의 합을 캡처하는 것입니다. 전류의 이 부분이 3상 시스템의 중성 도체에서 흐르기 때문입니다. 전력 안전 보호 요구 사항이 있는 조달 프로젝트의 경우 이 제품의 정확한 감지 성능이 주요 특징이며, 이는 안정적인 접지 오류 모니터링이 필요한 다양한 시나리오에 매우 적합합니다.

실제 사용에서는 CTK 유형 영상 변류기가 계전기 보호 장치 또는 신호 시스템과 함께 사용됩니다. 전력 시스템에서 영상 접지 전류(예: 회로의 감전 또는 누출 오류)가 발생하면 변압기의 2차측에서 해당 영상 전류를 출력하여 전원 차단, 경보 신호 발행 등 2차 라인에 연결된 장비의 동작을 트리거하여 궁극적으로 회로 및 장비의 보호 및 모니터링을 달성합니다. 구매자 입장에서는 지원 장비와의 원활한 협업을 통해 제품의 실제 적용 가치가 크게 향상됩니다.

설치 시 이 변압기는 일반적으로 3상 시스템의 중성선에 장착되며 영상 전류 성분에 비례하는 신호를 출력할 수 있습니다. 오류 전류가 작더라도 접지 오류를 정확하게 감지할 수 있어 전기 안전 보호의 주요 문제를 해결할 수 있다는 점은 언급할 가치가 있습니다. 이를 통해 결함으로 인한 장비 손상을 방지하고 인력에 대한 감전 위험을 줄일 수 있습니다. 따라서 배전 시스템, 모터 제어 센터 및 접지 결함이 발생하기 쉬운 기타 전기 장치에서 인기 있는 구매 선택입니다.

CTK형 영상변류기의 대량 조달, 맞춤화 또는 기술 상담이 필요한 경우, Welcome (Wenzhou) Electric Co., Ltd.는 산업, 상업, 인프라 등 다양한 분야의 프로젝트의 다양한 요구를 충족시키기 위해 전문적인 원스톱 서비스를 제공할 수 있습니다.

기술적인 매개변수

치수

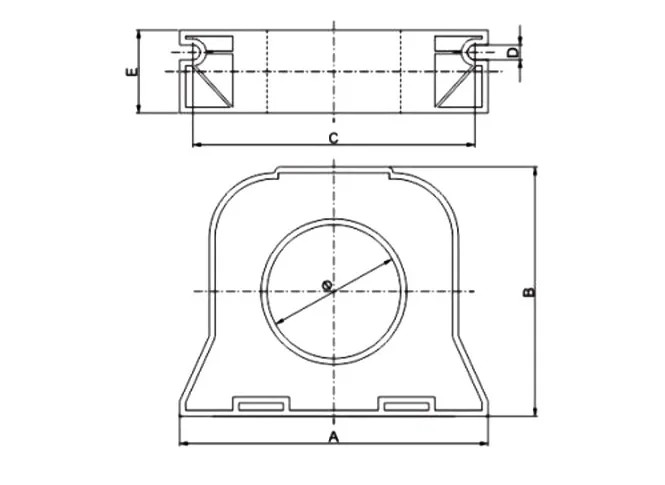

기계적 치수(참고용)

제품의 핵심 장점 및 적용 범위

1、 핵심 장점

불균형 전류를 정확하게 감지할 수 있습니다. CTK 유형 영상 변류기는 3상 전력 시스템용으로 특별히 설계되었으며 3상 전류의 합으로 형성된 불균형 전류를 측정할 수 있습니다. 하나 이상의 상 도체에서 접지로 사고 전류가 누출되는 경우, 즉 접지 오류가 발생하는 경우 적시에 감지할 수 있습니다.

극도로 높은 감도: 이 변압기는 작은 지락 전류도 감지할 수 있습니다. 이러한 방식으로 오작동으로 인한 장비 고장을 방지하고, 인원에 대한 감전 위험을 줄이고, 전기 시스템이 보다 안전하게 작동하도록 할 수 있습니다.

정확한 측정: 현장에 강한 소음이나 기타 간섭이 있는 경우에도 CTK 유형 제로 시퀀스 전류 변환기에 대한 정확한 측정 결과를 제공하여 후속 보호 조치에 대한 신뢰할 수 있는 데이터 지원을 제공할 수 있습니다.

회로를 건드리지 않고 설치: 회로를 분리하거나 부하를 정지하지 않고 설치하는 것이 특히 편리합니다. 시스템의 정상적인 작동에 영향을 주지 않고 3상 시스템의 중성선에 간단히 배치할 수 있습니다.

넓은 적응성 주파수: 작동 주파수는 50Hz ~ 400Hz를 포괄할 수 있으며 우수한 호환성으로 일반적인 전기 사용 시나리오에 적응할 수 있습니다.

회로 작동에 영향을 주지 않음: 부하 자체는 매우 낮아 회로 작동에 큰 영향을 미치지 않으며 시스템의 다른 측정 장비의 정확성을 방해하지 않아 전체 전기 시스템의 안정적인 작동을 보장합니다.

적용 범위

전기 화재 모니터링 시나리오
화재 및 누출 방지 시스템
전자계전기 보호장치
마이크로컴퓨터 보호장비 등
