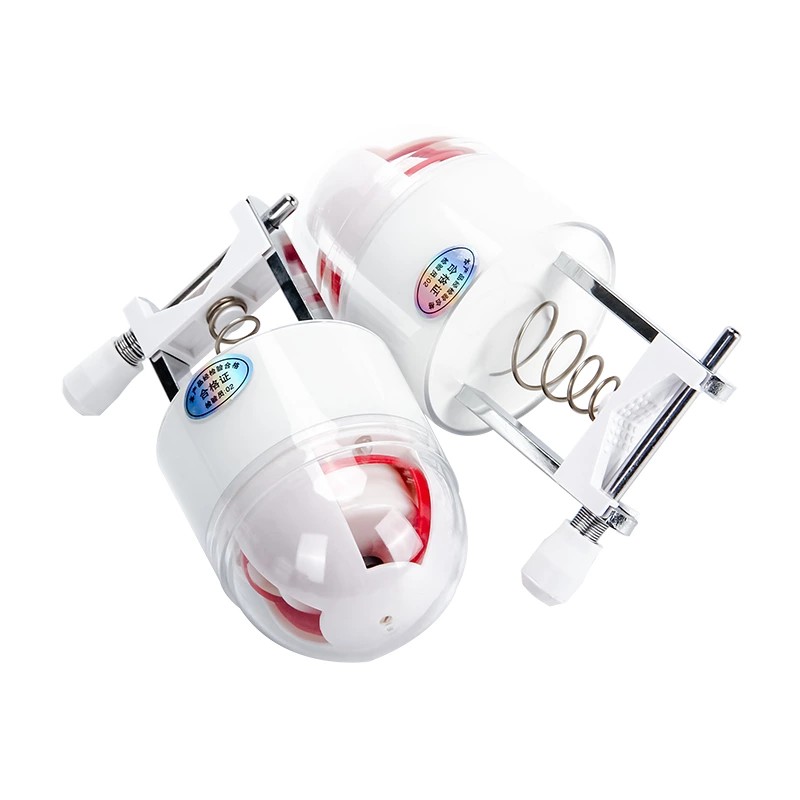

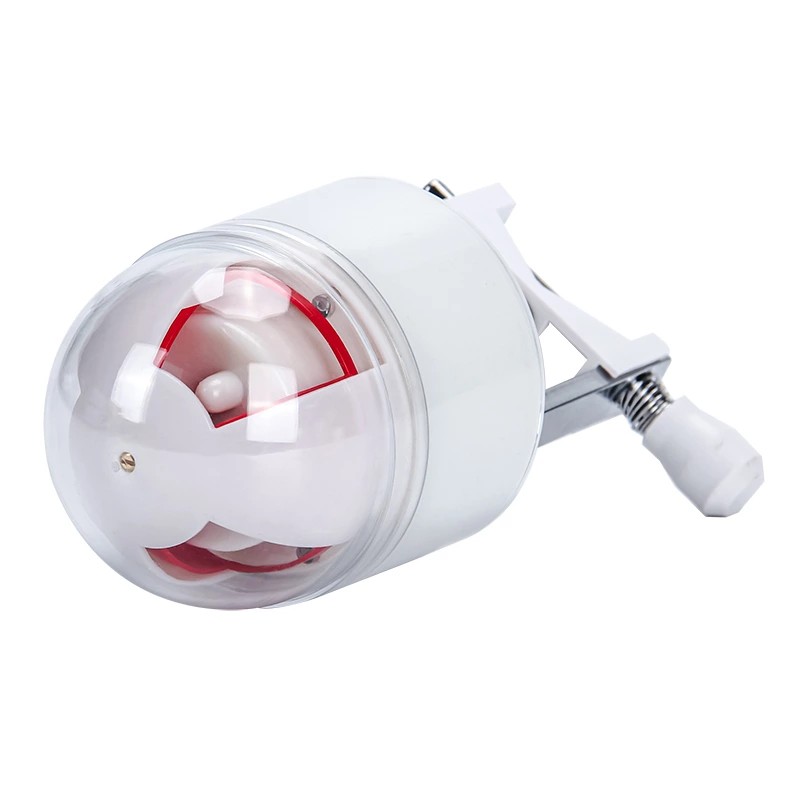

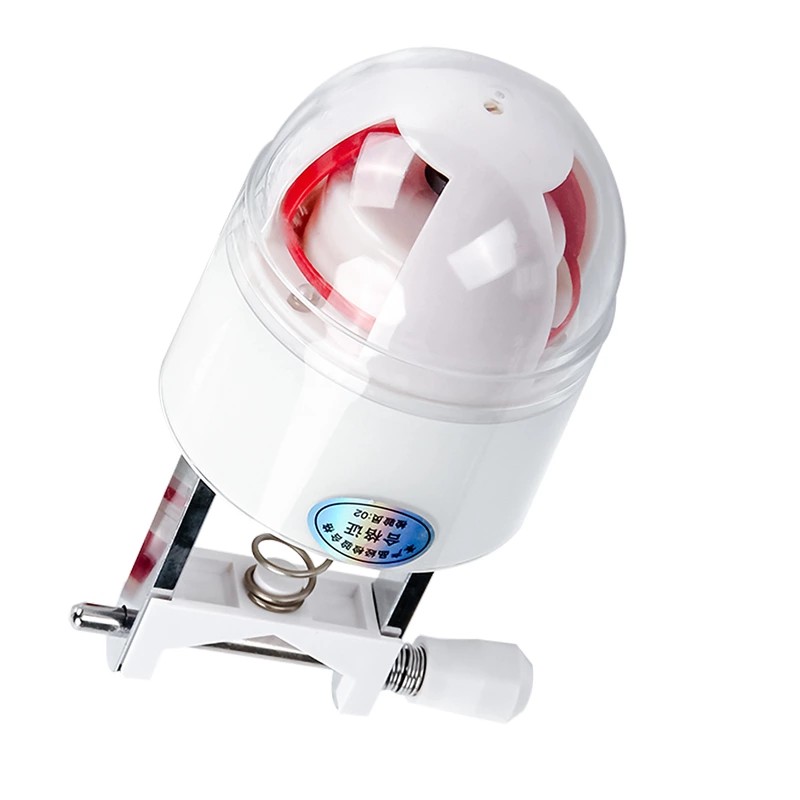

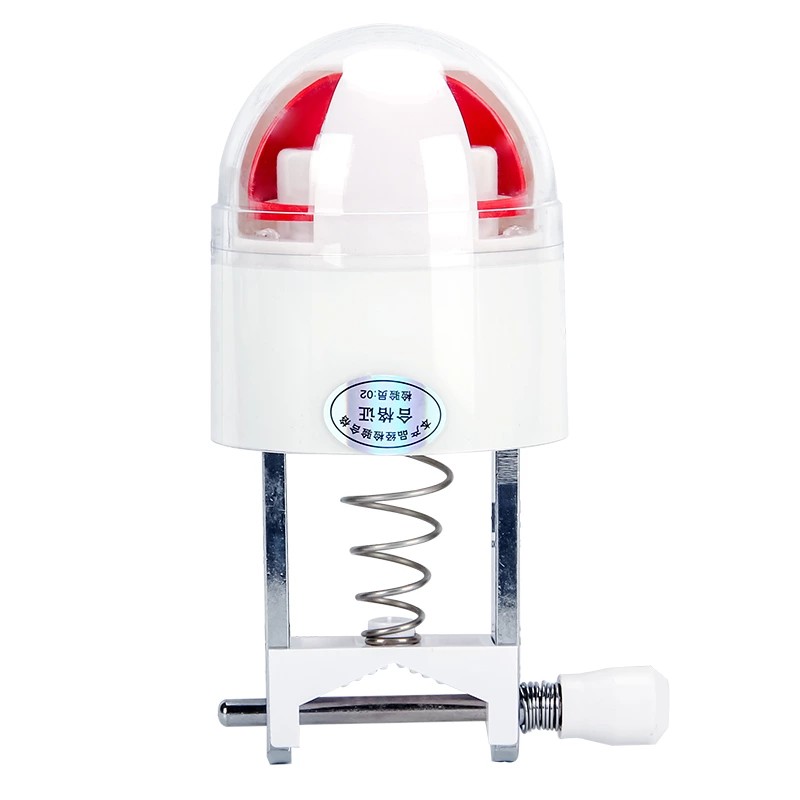

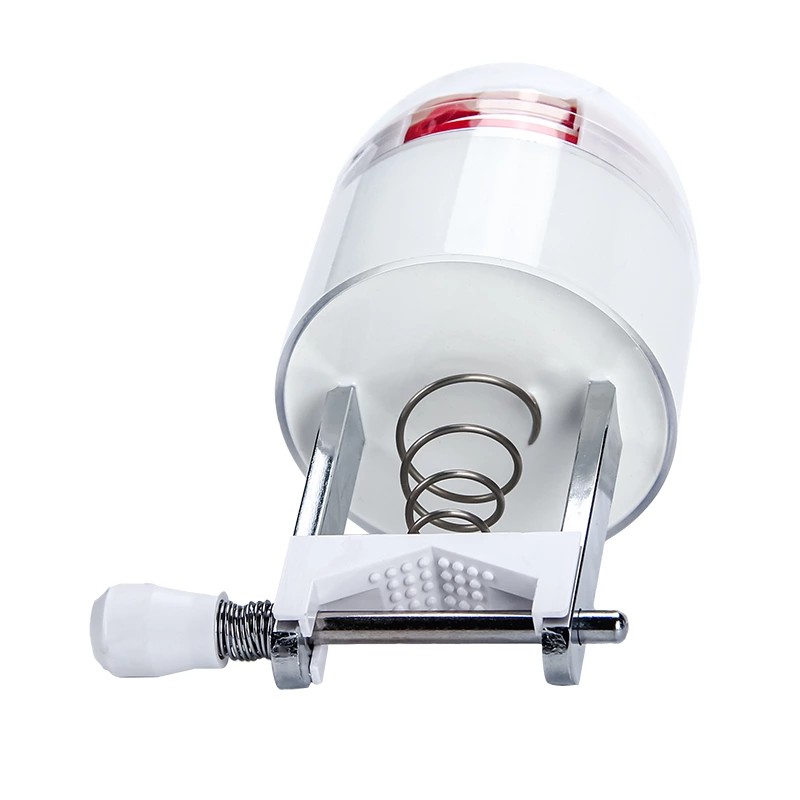

개폐식 오버헤드 오류 표시기 JDX 접지 위치 측정기

중국의 전문 제조업체인 Comewill의 고품질 접이식 오버헤드 오류 표시기 JDX 접지 위치 측정기는 비접촉 전자기 유도를 감지 원리로 사용하여 빨간색 플립업 기호를 통해 단락 오류를 명확하게 시각적으로 표시합니다. 장치 쉘은 노화 방지 소재로 처리되었으며 디스플레이는 형광 소재를 사용하여 밤에도 선명한 가시성을 보장합니다. 지속적인 재고나 맞춤형 매개변수가 필요한 고객을 위해 이 고품질 제품은 경쟁력 있는 저렴한 가격으로 공장에서 직접 공급되므로 유지 관리 팀이 오류 위치 파악 시간을 단축하는 데 도움이 됩니다.

개폐식 오버헤드 오류 표시기 JDX 접지 위치 측정기는 가공 배전선을 위해 Comewill이 개발한 오류 위치 확인 장치입니다. 이 장치는 전자기 유도를 사용하여 라인 전류의 변화를 모니터링합니다. 단락 오류가 발생하면 기계적 플립업 메커니즘을 활성화하여 빨간색 오류 표시기를 표시합니다. 그 구조는 나노 표면 처리 기술과 결합된 일체형 성형 공정을 활용하여 방오 및 노화 방지 특성을 부여하여 옥외 가공선에서 장기간 작동에 적합합니다.

핵심 작동 원리

1. 오류 감지 논리

개폐식 오버헤드 오류 표시기 JDX 접지 위치 측정기는 단락 중 전류의 급격한 변화를 기반으로 오류를 감지합니다. 단락 사고가 발생하면 사고 전류가 설치 지점을 통해 흐릅니다. 장치 내부의 전류 감지 요소는 급격한 전류 변화를 감지하고 동시에 후속 보호 조치로 인해 라인의 전력이 손실됩니다. 이 두 가지 조건이 함께 조치의 기초를 구성합니다.

가공선에 설치된 JDX 고장 표시기는 전자기 유도를 이용해 선로 전류를 감지하여 작동합니다. 정상적인 작동 조건에서 장치는 저전력 대기 모드에 있습니다. 단락 전류가 통과하면 유도된 신호가 미리 설정된 임계값을 초과하여 구동 메커니즘을 트리거합니다.

2. 결함 위치 파악 방법

실제 검사에서는 라인을 따라 간격을 두고 여러 개의 JDX 표시기가 설치됩니다. 오류가 발생하면 전원 공급 장치 측에서 오류 지점까지의 모든 표시등이 빨간색으로 바뀌고 오류 지점 뒤의 표시등은 흰색으로 유지됩니다. 검사관은 경로를 따라 표시기 상태만 관찰하면 됩니다. 마지막 빨간색 표시기와 첫 번째 흰색 표시기 사이의 섹션이 오류 위치입니다. 이 방법은 기존 전체 라인 검사의 작업량을 로컬 섹션 검사로 줄여 결함 위치 효율성을 크게 향상시킵니다.

3. 재설정 메커니즘

결함이 제거되고 전원이 복구되면 장비는 사전 설정된 시간 후에 자동으로 재설정됩니다. 개폐식 오버헤드 오류 표시기 JDX 접지 위치 측정기는 다양한 라인의 작동 요구 사항에 맞게 6, 12, 24 및 36시간의 선택 가능한 재설정 시간을 제공하므로 기둥에 오르는 인력이 수동으로 재설정할 필요가 없습니다.

제품 구조 및 재료 특성

1. 쉘 재질

개폐식 오버헤드 오류 표시기 JDX 접지 탐지기는 고강도 항공우주 재료와 나노기술을 사용하여 일체형으로 성형되었습니다. 쉘은 다음과 같은 특징을 가지고 있습니다.

높은 투명성: 내부 플립업 상태 관찰 용이

얼룩 방지: 먼지가 표면에 쉽게 부착되지 않습니다.

노화 방지: 장기간 야외 햇빛에 노출되어도 부서지지 않습니다.

유지 관리가 필요하지 않음: 설계된 수명 동안 추가 유지 관리가 필요하지 않습니다.

2. 핵심 부품 구성

3. 표시방법

개폐식 오버헤드 오류 표시기 JDX 접지 위치 표시기는 기계식 플립톱 디스플레이를 사용합니다. 정상 작동 시에는 흰색이고, 위로 올리면 빨간색으로 변하여 오류를 나타냅니다. 빨간색 면은 형광 물질로 코팅되어 있어 자연광에서도 눈에 잘 띄고 밤이나 저조도 환경에서도 식별이 가능합니다. 제조업체로서 Comewill은 디스플레이 재료 선택 시 내후성을 우선시하여 회전 부품이 장기간 UV 노출 시 변색되거나 변형되지 않도록 보장합니다.

설치 시나리오 및 감지 방법: 안전하고 다용도

이러한 지표는 어디로 갈 수 있는지에 관해 매우 유연합니다. 우리는 가공선(전주에 있는 케이블), 가공 케이블, 지하 케이블(도시 지하에 매설된 케이블), 심지어 배전반 캐비닛 내부의 버스바에도 설치합니다. 기본적으로 배전 시스템의 어느 곳에서나 단락 오류가 나타날 수 있습니다.
매우 다양한 장소에서 사용되기 때문에 감지 방법은 안전하도록 설계되었습니다. 즉, 전류가 흐르는 부품과 직접 접촉하지 않습니다. 전압 감지를 위해 라인 주변의 공간 전계 전위 구배를 감지합니다. 전류 감지를 위해 변압기 작동 방식과 유사한 전자기 유도를 사용합니다. 이 비접촉식 설계는 판도를 바꾸었습니다. 고전압으로부터 장치(및 우리)를 안전하게 보호하고 설치를 더욱 쉽게 만듭니다. 장착하기 위해 라인을 자르거나 전원을 차단할 필요가 없습니다. 그냥 고정하고 사용하세요.

작동 원리

단락 감지 원리:
단락 현상의 특성을 바탕으로 보호 장치의 정전에 따른 단락 중 전류의 급격한 변화를 조치 기준으로 사용합니다. 고장 표시도의 해석 방법은 다음과 같습니다. 2선 A상 표시등 2, 5, 8이 B상 표시등이 켜지지 않고 C상 표시등 3, 6, 9가 모두 빨간색으로 변하고 표시등 11, 12가 흰색으로 유지되면 해당 선로의 인출 지점에서 단락 사고가 발생했다고 판단할 수 있습니다.

기술적인 매개변수
