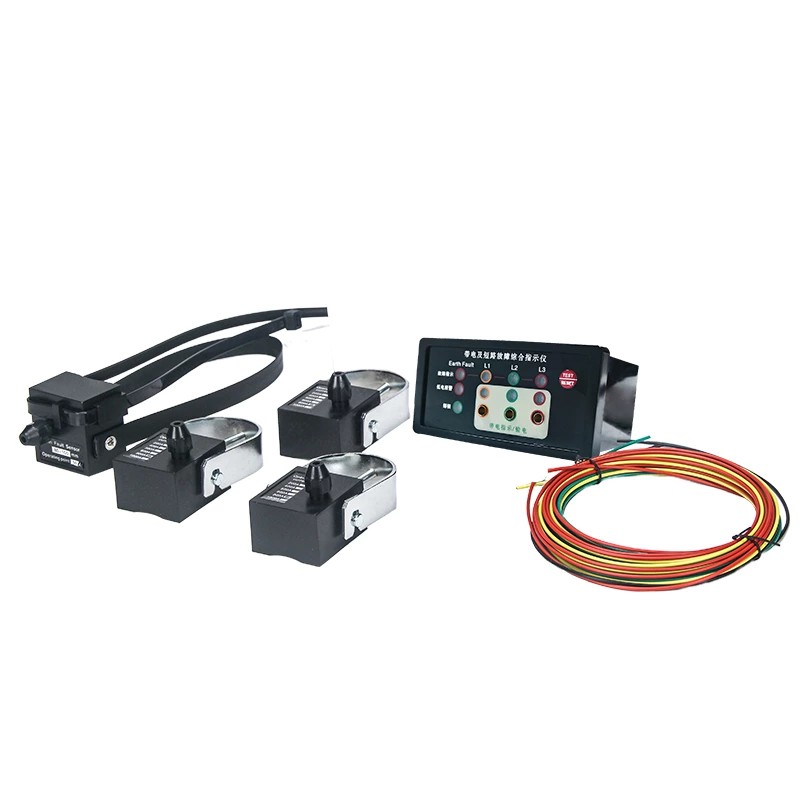

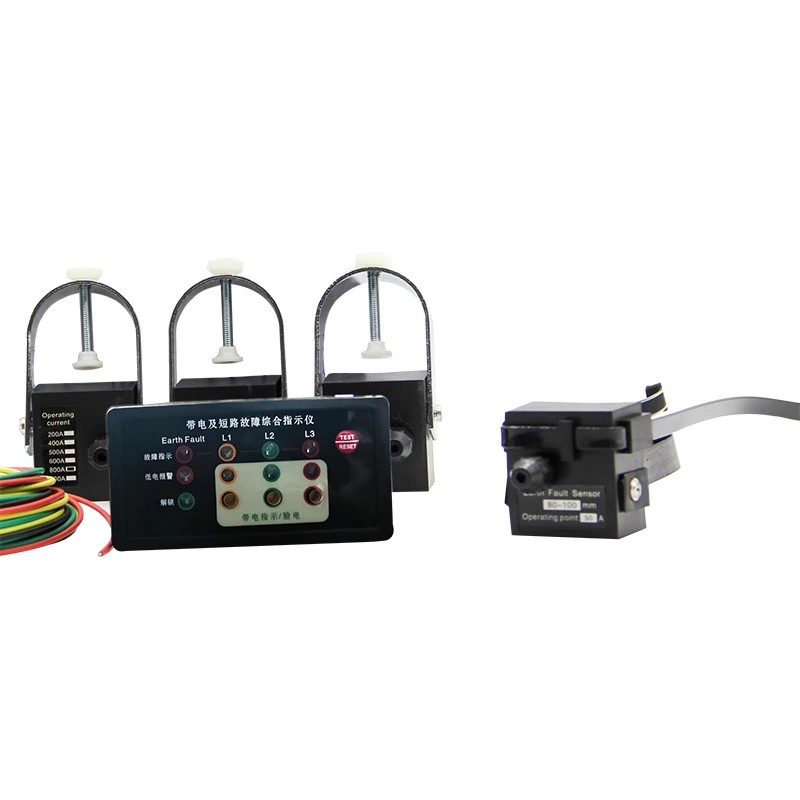

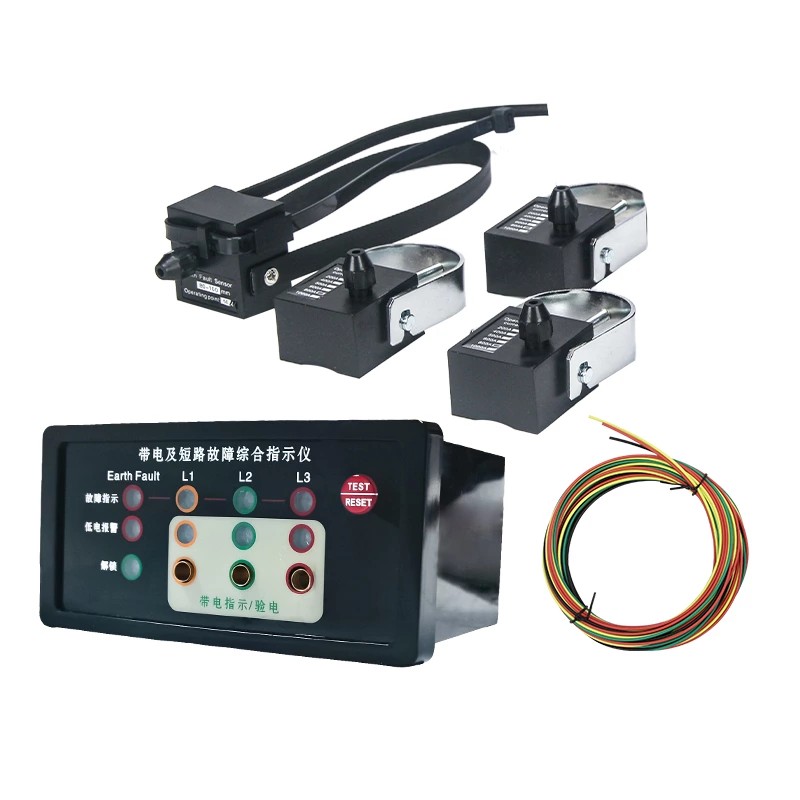

실시간 상태를 갖춘 EKL-4DXN 라인 오류 표시기는 Comewill이 20kV 미만의 고전압 개폐 장치 및 배전 네트워크를 위해 특별히 개발한 온라인 모니터링 장치입니다. 이 장치에는 오류 감지, 실시간 표시 및 위상 확인 기능이 통합되어 있습니다. 모듈형 설계와 광섬유 통신 기술을 활용해 복잡한 전자기 환경에서도 안정적으로 작동할 수 있어 전력계통의 일상 점검과 고장 진단을 안정적으로 지원합니다.
단락 오류 경보
라인에 단락이 발생하면 실시간 상태를 갖춘 EKL-4DXN 라인 오류 표시기에 내장된 단락 센서가 즉시 오류 전류를 포착하고 광섬유 케이블을 통해 호스트 컴퓨터에 경보 신호를 전송합니다. 광섬유 통신은 강력한 간섭 방지 기능을 갖추고 있어 스위치기어 내부의 전자기 잡음이 신호 전송에 미치는 영향을 방지합니다. 신호를 수신하면 호스트 컴퓨터는 해당 단락 오류 표시등을 트리거하여 현장 직원이 오류 회로를 신속하게 찾을 수 있도록 돕습니다.
지락 경보
접지 센서는 라인의 제로 시퀀스 전류를 지속적으로 모니터링합니다. 지락 전류가 미리 설정된 경보 임계값에 도달하거나 초과하면 센서는 광섬유를 통해 본체에 신호를 보내고 본체는 즉시 지락 경보를 활성화합니다. 이 기능은 지락 사고를 조기에 감지하고 장비 절연의 추가 저하를 방지하며 감전 위험을 줄이는 데 도움이 됩니다.

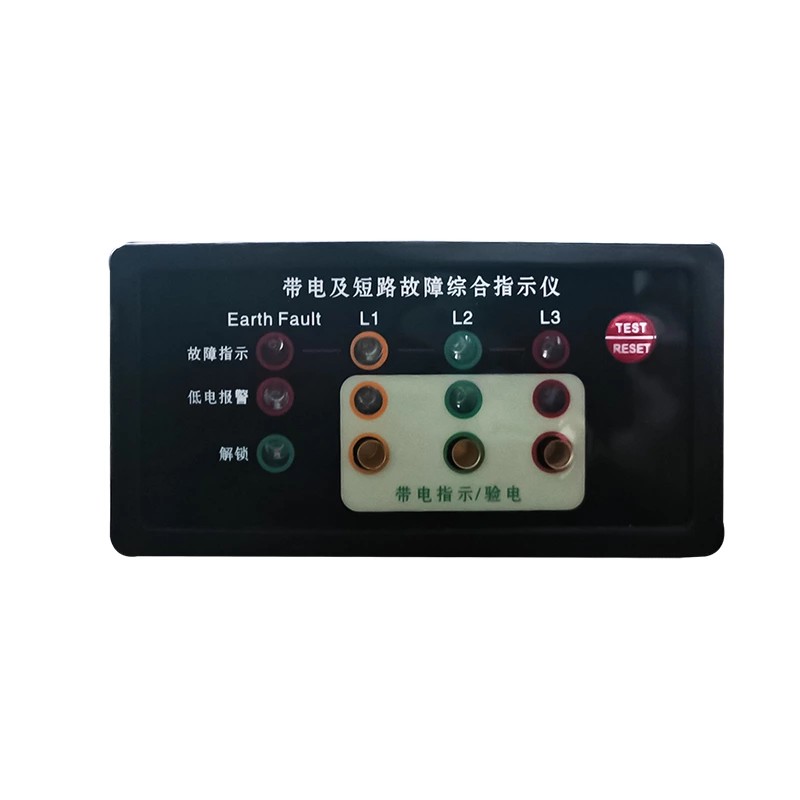

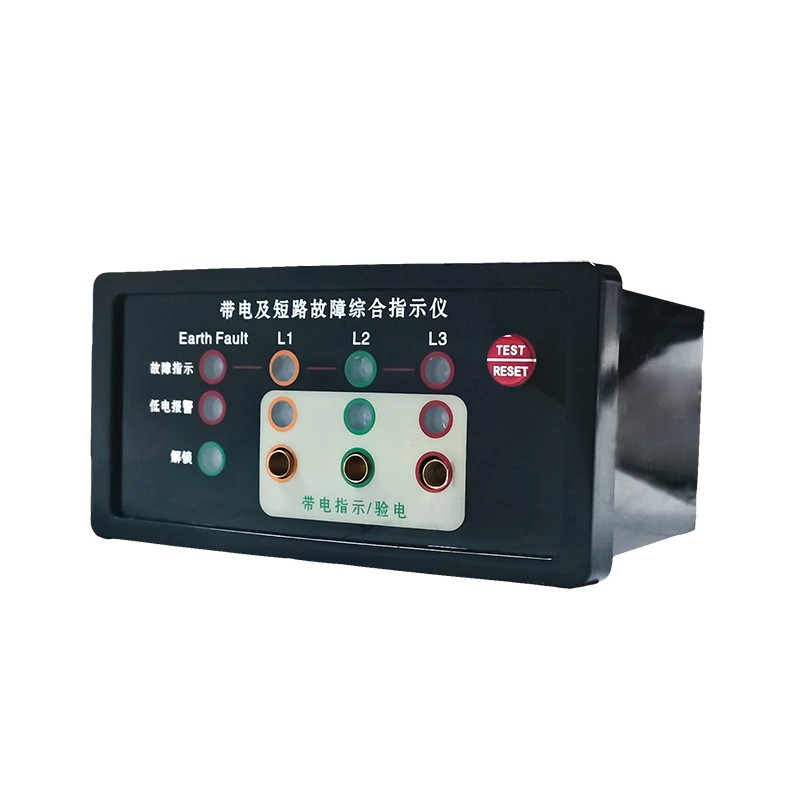

고전압 실시간 상태 표시기: 실시간 상태가 포함된 고품질 EKL-4DXN 라인 오류 표시기는 고전압 라인의 실시간 상태를 지속적으로 모니터링합니다. 본체 패널에는 각각 L1, L2, L3 단계에 해당하는 고휘도 LED 표시기가 장착되어 있습니다. 표시기의 깜박이는 빈도는 전압 레벨을 대략적으로 반영합니다. LED는 본체에 내장된 배터리를 소모하지 않고 고전압 전기장에서 직접 전원을 공급받습니다. 이 디자인은 실시간 상태 표시의 연속성을 보장하고 전체 배터리 수명을 연장합니다.
고전압 위상 검증: 본체 패널에는 전용 위상 검증 인터페이스가 있습니다. 유지보수 담당자는 이 인터페이스를 사용하여 고전압 실시간 입력 신호 및 오류 표시의 정확성을 테스트하고 확인할 수 있습니다. 선로 연결이나 유지 보수 작업을 수행하기 전에 위상을 확인하는 기능을 사용하면 위상 오류로 인한 장비 고장을 방지하는 데 도움이 됩니다.
다양한 현장의 다양한 작업 리듬에 적응하기 위해 EKL-4DXN은 세 가지 재설정 모드를 제공합니다.
자동 재설정: 오류가 해결된 후 장치는 사전 설정된 시간에 자동으로 재설정될 수 있습니다. 선택적 재설정 간격에는 8초, 12시간, 24시간, 48시간이 포함됩니다(공장 기본값은 12시간). 이 모드는 유지 관리 담당자가 현장에서 재설정하는 빈도를 줄여주므로 무인 사이트나 원격 사이트에 적합합니다.
수동 재설정: 오류가 해결된 후 현장 직원은 실시간 상태 패널이 포함된 EKL-4DXN 라인 오류 표시기의 "리셋/테스트" 버튼을 직접 눌러 경보 상태를 즉시 지우고 장치 표시가 현재 라인 상태와 일치하는지 확인할 수 있습니다.
원격 재설정: 장치는 제어 센터에 경보 신호 전송을 지원하며 제어 센터로부터 원격 재설정 명령을 수신할 수도 있습니다. 수많은 원격 장치가 있는 대규모 유통 네트워크의 경우 이 기능을 사용하면 파견 담당자가 장치 상태를 원격으로 관리하여 불필요한 현장 방문을 줄일 수 있습니다.
자동 테스트 기능: 장비가 정상적인 작동 상태인지 확인하기 위해 사용자는 본체 패널의 "리셋/테스트" 버튼을 누를 수 있습니다. 이때 L1, L2, L3, L4 표시등이 9번 깜박인 후 자동으로 재설정됩니다. 버튼을 다시 눌러 테스트를 수동으로 종료할 수도 있습니다. 이 간단한 자체 테스트 프로세스를 통해 작업자는 작동 전에 표시기 기능이 정상인지 신속하게 확인할 수 있으므로 추가 테스트 장비를 휴대할 필요가 없습니다.
저전압 경보:
실시간 상태를 제공하는 EKL-4DXN 회선 오류 표시기는 내장형 리튬 배터리로 구동됩니다. 배터리 전압이 정상 작동 범위보다 낮으면 장치는 저전압 경보를 발생시켜 사용자에게 적시에 배터리를 교체하라는 메시지를 표시합니다. 이 기능은 배터리 방전으로 인해 장치가 오류 정보를 정확하게 표시하지 못하는 것을 방지하여 장비의 지속적인 신뢰성을 유지하는 데 도움이 됩니다.
전문 제조업체인 Comewill을 통해 사용자는 실제 작동 조건에 따라 여러 경보 매개변수를 조정할 수 있습니다. 단락 전류 임계값, 접지 전류 임계값 또는 자동 재설정 시간 등 모두 현장에서 설정할 수 있으므로 장비가 다양한 라인 조건 및 작동 요구 사항에 적응할 수 있습니다.
| 단락 경보 | 50~1000A(공장 조정 가능)Error±5%,공장 출력:600A |
| 단락 과전류 응답 시간 | 0.03-5S(공장 조정 가능),공장:0.25 |
| 접지 경보 | 10-100A(공장 조정 가능)Error±10%,공장 출력:20A |
| 지락과전류 응답시간 | 0.03S~55(공장 조정 가능),공장:0.25 |
| 과열 경보 | 20~80℃(공장 조정 가능)Error±1℃,공장 전:80℃ |
| 과열 트리핑을 위한 건식 접점 용량 | 230V/AC-0.1A,30V/DC-1A |
| 단락 접지 원격 릴레이 | 230V/AC-0.1A,30V/DC-1A |
| 과열 경보 | 릴레이 출력 3사이클(각 2초)750mS로 설정, 1250mS로 재설정) |
| 자동 재설정 시간 | 75~45h(공장 조정 가능),공장 시간:8h |
| 대기 전류 | 5μA 이하 |
| 전압 레벨 | 20KV 이하 |
| 전류를 견디는 능력 | 31.5KA/4S |
| 정적 소비전력 | ≤10μw |
| 작업 횟수 | ≥4000배 |
| 배터리 용량 | 3.6 리튬 배터리 2Ah |
| 알림 보호 수준 | 호스트 IP40, 센서 IP65 |
| 작업 환경 | -25℃~+75℃ |
| ≤95%RH(결로 없음) | |
| ≤1000미터 |
