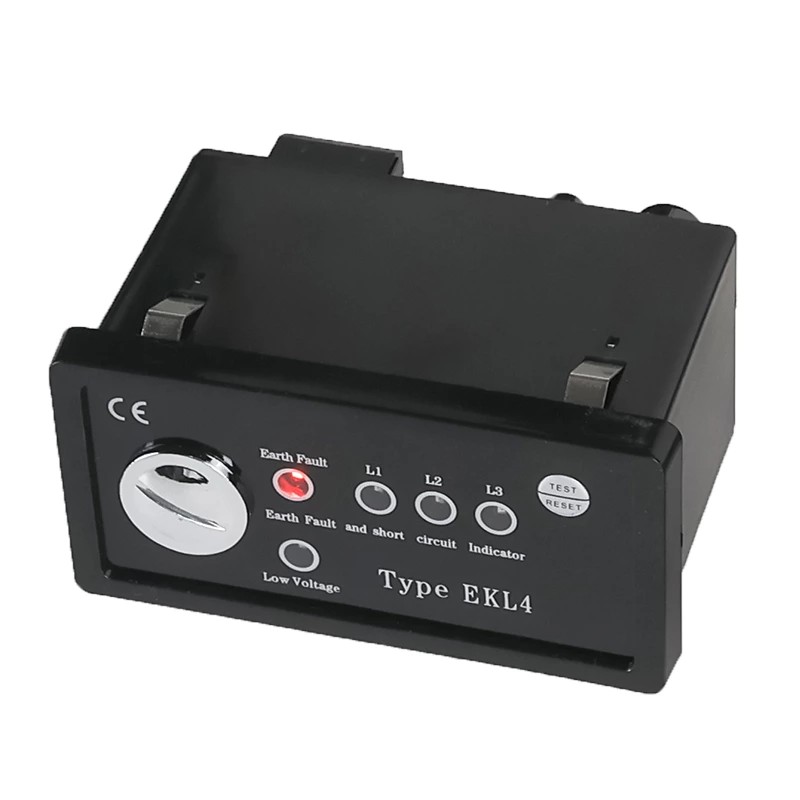

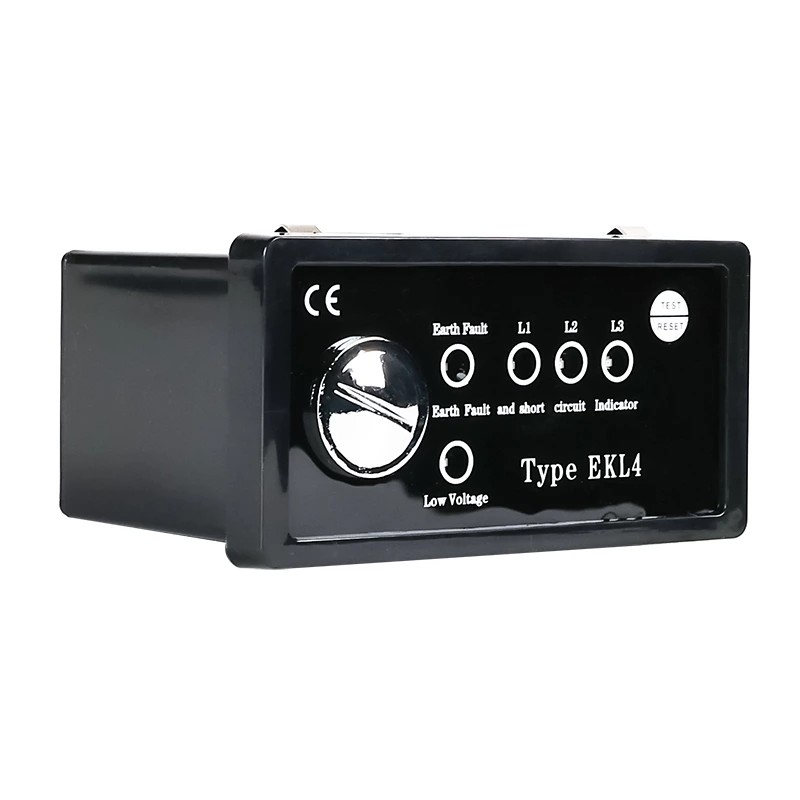

이 패널 유형 오류 표시기 EKL4의 가장 큰 임무는 주요 오류를 조기에 포착하고 즉시 우리에게 알리는 것입니다. 이것이 바로 단락 전류 경보 및 접지 경보가 들어오는 곳입니다. 이는 고전압 라인에서 직면하게 될 가장 일반적인 두 가지 문제를 다룹니다.

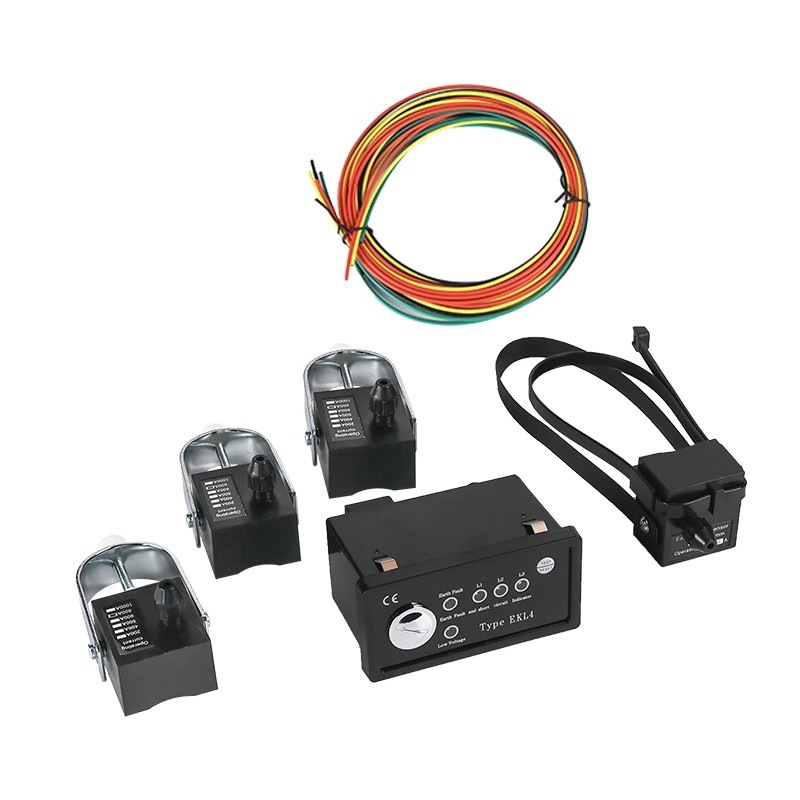

단락 전류 경보부터 시작해 보겠습니다. 이 장치에는 연중무휴 24시간 고전압 케이블에 접착되어 작동하는 동안 감시하는 센서가 내장되어 있습니다. 출시되기 전에 사용자 시스템에 필요한 것과 정확하게 일치하도록 단락 전류 임계값을 설정할 수 있습니다. 여기서는 일률적인 쓰레기가 아닙니다. 선전류가 해당 설정값에 도달하거나 초과하면 단락 센서가 광섬유를 통해 즉시 본체에 경보 신호를 보냅니다. 솔직히 말해서 광섬유가 최선의 방법입니다. 매우 안정적이고 간섭으로 인해 엉망이 되지 않습니다. 이는 온갖 종류의 전기 소음이 있는 건설 현장이나 날씨가 변덕스러운 외딴 시골 전력망과 같은 혹독한 야외 장소에 필수입니다. 메인 유닛이 해당 신호를 받으면 즉시 두 가지 작업을 수행합니다. 첫째, 패널의 해당 알람 표시등을 켜서 현장에 있는 사람들이 순식간에 이를 볼 수 있도록 합니다. 둘째, 해당 신호를 중앙 주 제어 시스템으로 직접 보낼 수 있습니다. 즉, 대기 중인 순찰팀과 사무실에 있는 직원 모두가 동시에 경고를 받습니다. 지연이 없어 응답 시간이 크게 단축됩니다.
그런 다음 접지 경보가 있습니다. 이것은 협상할 수 없으며 두 가지 방법이 없습니다. 패널 유형 오류 표시기 EKL4는 감전 위험을 방지하고 접지 오류로 인해 시스템이 손상되는 것을 방지합니다. 시스템은 특수 접지 센서를 사용하여 사용자 케이블의 접지 전류를 감시합니다. 단락 임계값과 마찬가지로 접지 경보의 트리거 값은 사용자가 필요로 하는 모든 것에 맞게 배송 전에 조정할 수 있습니다. 접지 회로의 전류가 설정 값에 도달하거나 초과하면 접지 센서가 본체에 경보를 보냅니다. 그러면 본체가 오른쪽 경보등을 켜고 메인 제어 시스템에 신호를 보낼 수도 있습니다. 이 기능은 케이블이 모두 정어리처럼 빽빽이 들어차 있는 도시 배전망에서 생명의 은인입니다. 여기서 접지 결함은 빨리 파악하지 않으면 매우 위험하며, 이 경보는 첫 번째 방어선입니다.
알람이 울리면 재설정 기능은 현장 팀이 최대한 쉽게 사용할 수 있도록 설계되었습니다. 자동과 수동의 두 가지 옵션이 있으므로 어떤 상황에도 적합합니다.br>br>
먼저 자동 재설정입니다. 솔직하게 말해서 유지 관리 팀은 거의 항상 동시에 백만 가지 작업으로 가득 차 있습니다. 표시기가 알람을 울렸지만 8시간 이내에 수동으로 재설정할 수 없는 경우 장치는 자동으로 재설정됩니다. 이는 특히 넓은 전력선을 커버해야 하는 팀의 경우 시간을 크게 절약해 줍니다. 결함이 이미 해결된 후 재설정 버튼을 누르기 위해 사람을 먼 곳, 접근하기 어려운 곳으로 보낼 필요가 없습니다. 장치가 자체적으로 문제를 해결합니다.
그런 다음 수동 재설정이 있습니다. 결함을 빨리 수정하고 즉시 알람을 해제하려면 본체 패널에 있는 해제 버튼을 누르기만 하면 됩니다. 이 즉각적인 재설정은 시스템 상태를 양호하고 명확하게 유지하므로 나중에 새로운 알람과 혼동되지 않습니다. 매우 간단합니다. 특별한 도구나 화려한 기술 노하우가 필요하지 않습니다. 계속해서 움직이고 작업을 효율적으로 완료해야 하는 현장 직원에게 적합합니다.

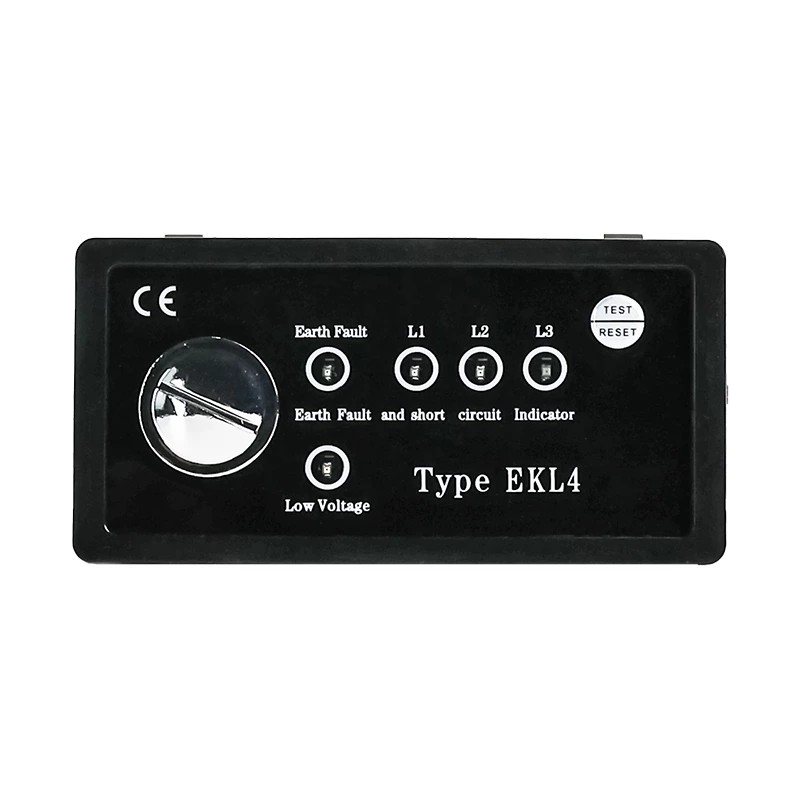

장치는 실제로 결함이 발생한 경우에만 작동할 수 있으므로 자체 테스트 기능이 매우 중요합니다. 이를 통해 모든 종류의 복잡한 테스트 장비를 꺼내지 않고도 제품이 제대로 작동하는지 확인할 수 있습니다. 패널의 지우기 버튼을 2초 동안 누르고 있으면 자체 테스트 모드로 들어갑니다. 패널의 모든 패널 유형 오류 표시기 EKL4 표시등이 깜박이기 시작하면 장치의 모든 부분이 정상적으로 작동하고 있음을 의미합니다. 우리는 항상 이 점검을 정기적으로 수행할 것을 권장합니다. 특히 모두가 AC를 사용하는 여름이나 히터를 가동하는 겨울과 같이 전력이 가장 많이 공급되기 전, 또는 장비를 망칠 수 있는 폭풍우나 눈보라와 같은 악천후 후에는 더욱 그렇습니다. 이는 표시기에 결함이 나타날 때 이를 포착할 것이라는 점을 알 수 있어 마음의 평화를 주는 빠른 확인입니다. 이는 정전으로 인해 생사가 좌우될 수 있는 병원 전력망이나 가동 중지 시간으로 막대한 비용이 소요되는 산업 생산 라인과 같은 중요한 장소에서 특히 중요합니다. 장치가 고장나면 손실이 엄청납니다.
배터리 부족(저전압) 경보는 간과하기 쉽지만 장치를 계속해서 작동시키는 데 중요합니다. 많은 결함 표시기는 배터리로 작동하며, 특히 쉽게 전원을 공급할 수 없는 지역에서는 더욱 그렇습니다. 이 기능은 배터리 잔량을 실시간으로 감시합니다. 배터리 전압이 너무 낮아지면 장치는 일반적으로 패널의 특정 표시등과 함께 배터리 부족 경보를 트리거합니다. 이를 통해 장치가 예기치 않게 죽기 전에 배터리를 교체할 수 있는 충분한 시간을 확보할 수 있습니다. 배터리가 방전되어 오류가 발생하여 장치가 종료되는 경우를 상상해 보십시오. 이로 인해 장기간 정전이 발생하거나 심지어 안전 위험이 발생할 수도 있습니다. 이 기능은 특히 배터리 잔량을 확인하기 위해 운전하는 데 오랜 시간이 걸리는 외딴 지역에서 번거로움을 덜어줍니다.
이러한 기능 중 어느 것도 단독으로 작동하지 않습니다. 모두가 협력하여 전력선 유지 관리를 더 쉽고 안전하게 만듭니다. 도시 지하 케이블 네트워크를 예로 들어보겠습니다. 접지 결함이 발생하면 접지 센서가 이를 즉시 감지하여 본체에 경보를 보냅니다. 그러면 본체는 현장과 통제 센터에 있는 우리 모두에게 경고를 보냅니다. 결함을 찾아 수정한 다음 수동 재설정 버튼을 눌러 경보를 해제합니다. 짐을 꾸리고 떠나기 전에 간단한 자가 테스트를 실시하여 장치가 여전히 작동하는지 확인합니다. 재설정하는 것을 잊어버리면 8시간 후에 자동 재설정이 시작되므로 별 문제가 되지 않습니다. 그리고 배터리가 부족하면 배터리 부족 경보를 통해 다음에 해당 지역에 있을 때 배터리를 교체하도록 알려줍니다. 이 원활한 작업 흐름은 오류 처리의 모든 단계를 다루며 시간을 절약하고 어리석은 인적 오류를 줄입니다.
| 단락 경보 | 50~1000A(공장 조정 가능)Error±5%,공장 출력:600A |
| 단락 과전류 응답 시간 | 0.03-5S(공장 조정 가능),공장:0.25 |
| 접지 경보 | 10-100A(공장 조정 가능)Error±10%,공장 출력:20A |
| 지락과전류 응답시간 | 0.03S~55(공장 조정 가능),공장:0.25 |
| 과열 경보 | 20~80℃(공장 조정 가능)Error±1℃,공장 전:80℃ |
| 과열 트리핑을 위한 건식 접점 용량 | 230V/AC-0.1A,30V/DC-1A |

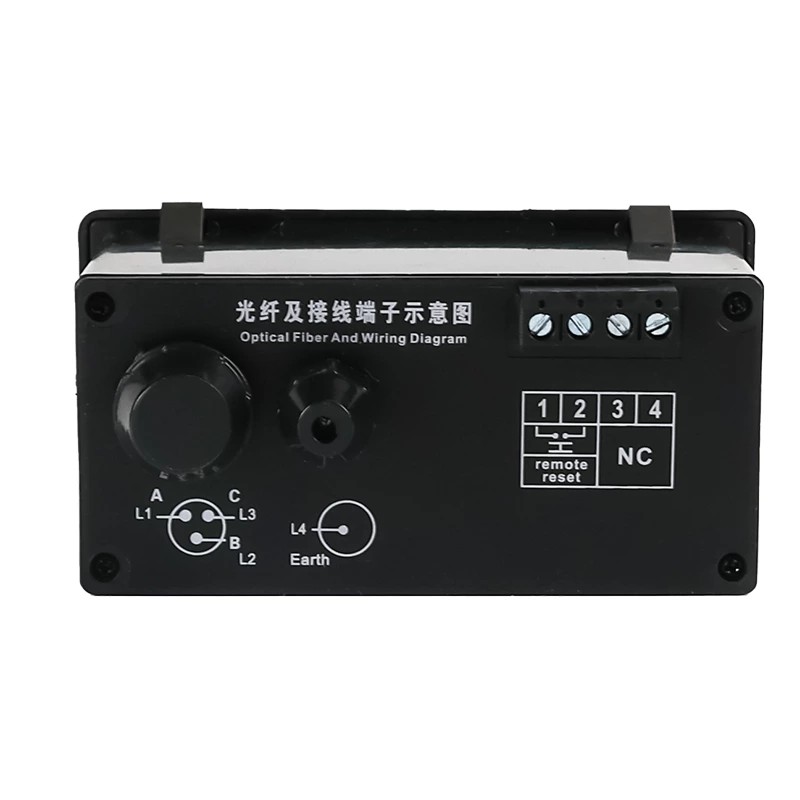

| 단락 접지 원격 릴레이 | 230V/AC-0.1A,30V/DC-1A |
| 과열 경보 | 릴레이 출력 3사이클(각 2초)750mS로 설정, 1250mS로 재설정) |
| 자동 재설정 시간 | 75~45h(공장 조정 가능),공장 시간:8h |
| 대기 전류 | 5μA 이하 |
| 전압 레벨 | 20KV 이하 |
| 전류를 견디는 능력 | 31.5KA/4S |
| 정적 소비전력 | ≤10μw |
| 작업 횟수 | ≥4000배 |
| 배터리 용량 | 3.6 리튬 배터리 2Ah |
| 알림 보호 수준 | 호스트 IP40, 센서 IP65 |
| 작업 환경 | -25℃~+75℃ |
| ≤95%RH(결로 없음) | |
| ≤1000미터 |
