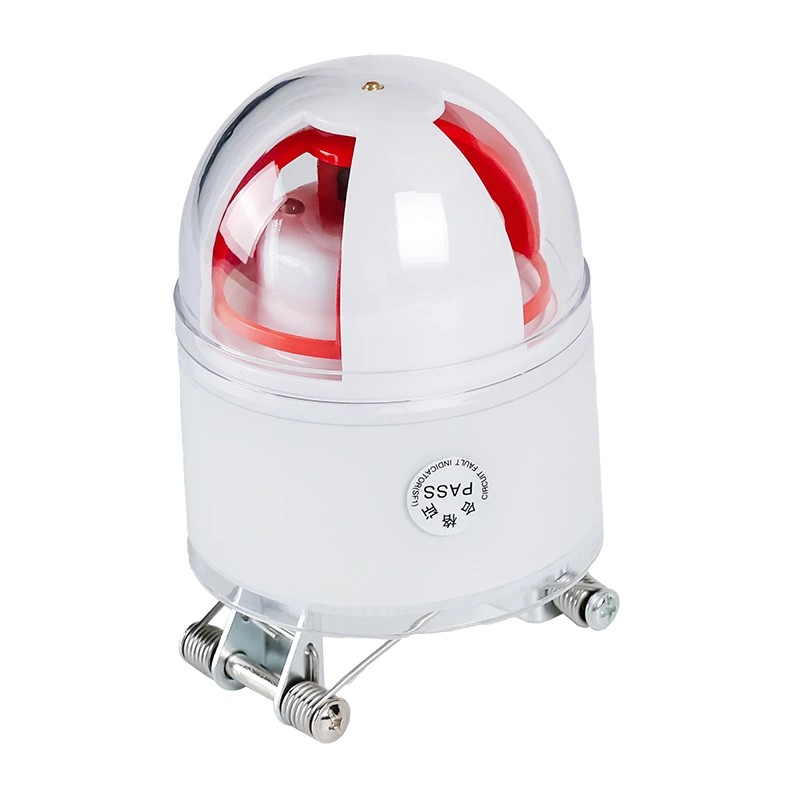

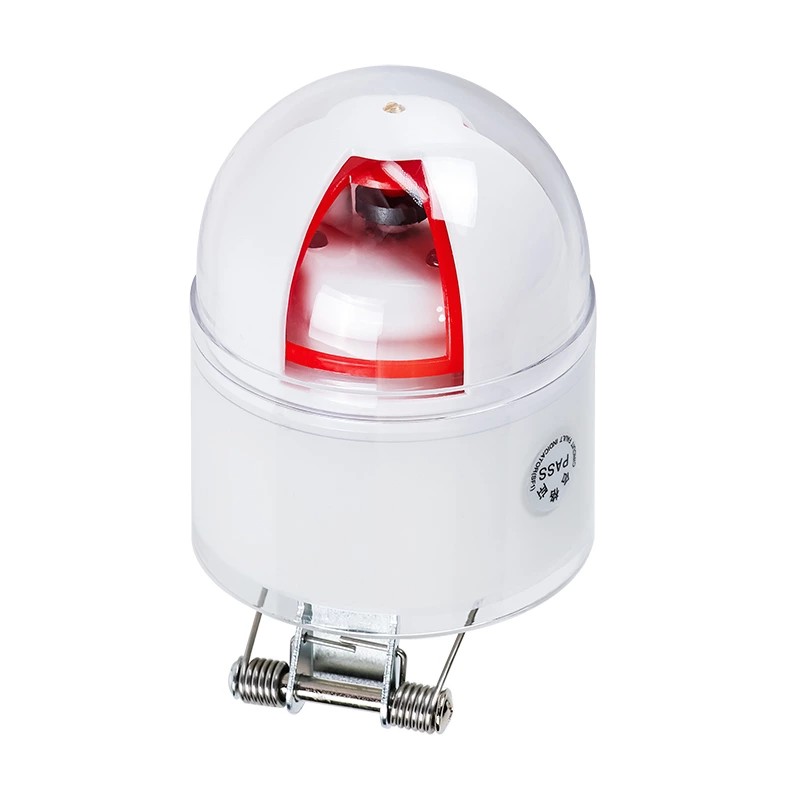

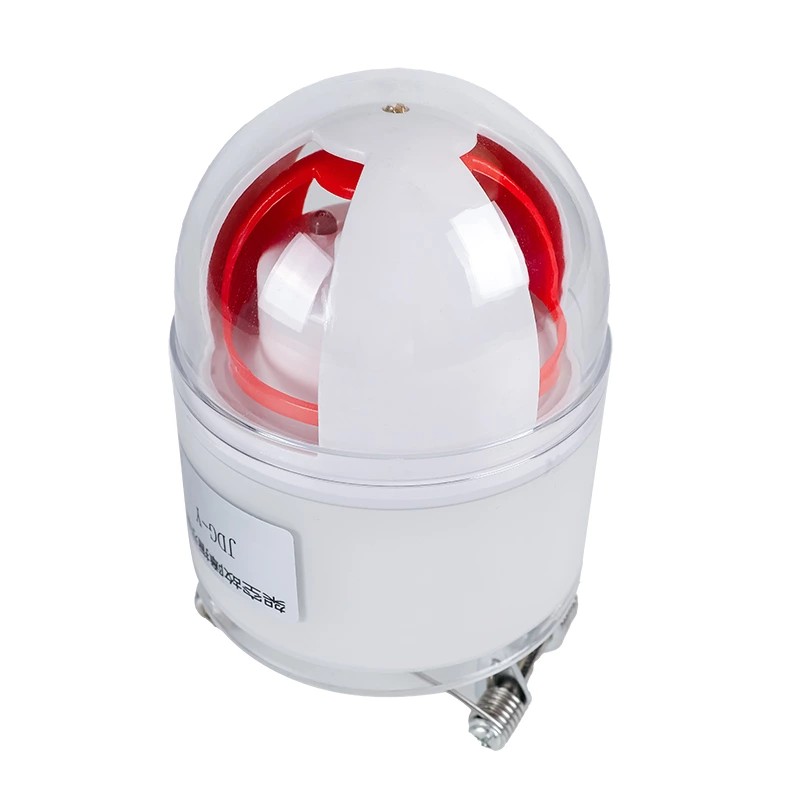

4-in-1 압축 스프링 정지 오류 표시기 JDG-F

제품 세부정보

1. 배전선에 대한 4가지 기능을 모두 갖춘 오류 감지

Comewill의 고품질 4-in-1 압축 스프링 정지 오류 표시기 JDG-F는 중간 및 저전압 배전 시스템에 사용되는 전자기 오류 감지 장치입니다. 이는 현장 엔지니어가 단락 오류가 발생한 라인 섹션을 신속하게 판단하는 데 도움이 됩니다.

작동 원리

모니터링되는 도체를 통해 단락 전류가 흐를 때 장치는 급격한 전류 변화를 감지합니다.

메커니즘은 눈에 보이는 빨간색 결함 표시 카드를 트리거합니다.

유지 관리 팀은 라인을 따라 활성화된 표시기를 시각적으로 찾을 수 있습니다.

오류 지점은 마지막으로 활성화된 표시기와 첫 번째 비활성화된 표시기 사이에서 식별됩니다.

이 명확한 구역 지정 방법은 수동 라인 순찰에 비해 검사 시간을 크게 줄여줍니다.

Comewill 맞춤형 4-in-1 압축 스프링 정지 오류 표시기 JDG-F는 빠른 오류 위치 파악이 정전 기간을 줄이고 유지 관리 효율성을 향상시키는 배전 네트워크에서 널리 사용됩니다.

2. 구조적 구성 요소 및 기능적 모듈

완전한 4-in-1 압축 스프링 정지 오류 표시기 JDG-F는 함께 작동하여 안정적인 감지 및 표시를 보장하는 여러 기능 모듈을 통합합니다.

전류 및 전압 감지 모듈

이 모듈은 전자기 유도 및 전기장 감지를 사용하여 라인의 전류 및 전압 변화를 감지합니다. 이러한 감지 방법은 전류가 흐르는 도체와 직접 접촉할 필요가 없으므로 설치 안전성을 향상시킵니다.

오류 식별 회로

내부 회로는 신호 변화를 분석하여 실제 단락 오류와 일시적인 변동 또는 부하 변화를 구별합니다. 수입 전자 부품과 마이크로 컨트롤러는 신호 처리 안정성을 향상시킵니다.

기계식 표시기 구동 시스템

오류가 확인되면 드라이브 메커니즘은 재설정될 때까지 계속 표시되는 빨간색 형광 표시 카드를 활성화합니다. 기계적 구조는 실외 신뢰성과 장기간 작동을 위해 설계되었습니다.

오류 상태 표시

이 장치는 밝은 빨간색 형광 코팅을 사용하여 주간 및 야간 조명 조건에서 선명한 가시성을 보장합니다. 디스플레이 메커니즘은 자외선에 장기간 노출된 후에도 색이 바래지 않습니다.

자동 지연 재설정

오류 상태가 해결된 후 4가지 기능을 갖춘 압축 스프링 정지 오류 표시기 JDG-F는 사전 설정된 지연 후에 자동으로 재설정됩니다. 이 기능은 원격 위치에서 수동 개입의 필요성을 줄여줍니다.

3. 재료 설계 및 구조적 내구성

장기간의 실외 작동을 지원하기 위해 Comewill 4-in-1 압축 스프링 정지 오류 표시기 JDG-F는 특수 재료와 구조 설계를 사용합니다.

항공등급 하우징

외부 쉘은 원스텝 성형 기술이 적용된 고강도 항공 소재를 사용하여 제작됩니다. 나노소재 표면 처리로 환경 오염 및 노화에 대한 저항력이 향상됩니다.

니켈 도금 자기 부품

주요 자기 요소는 니켈 도금 처리되어 자기 전도성을 향상시키고 전자기 감지 성능을 향상시킵니다.

내후성

인클로저 구조는 다음을 견딜 수 있도록 설계되었습니다.

자외선

비와 먼지

오염 축적

이러한 구조를 통해 장치는 실외 배전 환경에서도 안정적인 성능을 유지할 수 있습니다.

4. 전원 시스템 및 서비스 수명

배전선 모니터링 장비에는 수년간 안정적인 작동이 필수적입니다.

4가지 기능이 모두 포함된 압축 스프링 정지 오류 표시기 JDG-F에는 다음이 포함됩니다.

8년 이상의 수명을 갖춘 고성능 배터리 시스템

저전력 전자회로 설계

안정적인 작동을 위한 마이크로컨트롤러 기반 제어

이러한 기능은 빈번한 유지 관리 없이 여러 검사 주기에 걸쳐 장치가 계속 작동하도록 보장합니다.

5. 설치 및 Live-Line 운영

4가지 기능이 모두 포함된 압축 스프링 정지 오류 표시기 JDG-F는 활선 설치용으로 설계되었습니다. 즉, 배전선을 차단하지 않고도 장치를 장착할 수 있습니다.

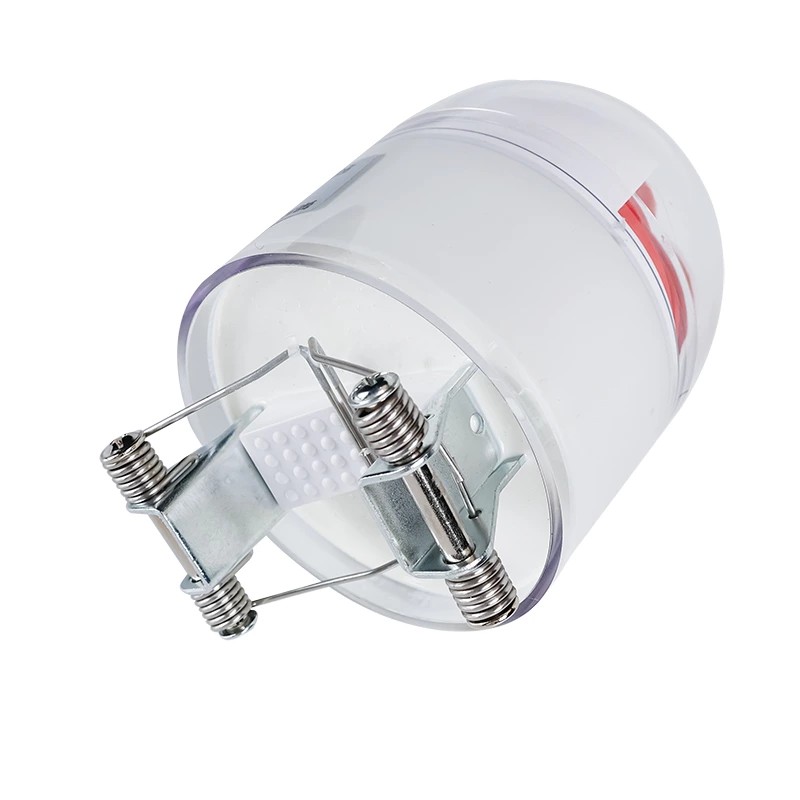

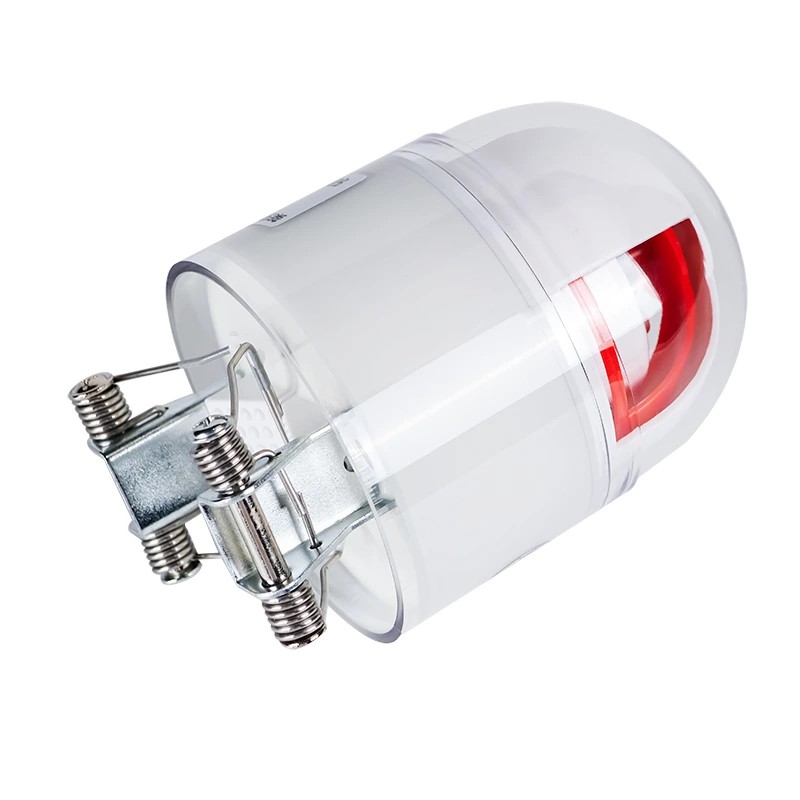

압축 스프링 정지 구조

표시기는 카드 와이어 압축 스프링 구조를 사용하여 가공 도체에 단단히 고정할 수 있습니다.

주요 설치 특성은 다음과 같습니다.

도체를 절단하지 않고 설치

설치 중 정전이 필요 없음

노출된 도체와 절연된 도체 모두에 대한 기계적 안정성

이 설계는 유틸리티가 운영 중단을 최소화하면서 배전 네트워크 전체에 결함 표시기를 배포하는 데 도움이 됩니다.

6. 일반적인 응용 시나리오

Comewill 포인원 압축 스프링 정지 오류 표시기 JDG-F는 여러 배전 시나리오에서 사용됩니다.

가공 유통 라인

단락 오류를 감지하고 표시하기 위해 전신주 도체에 설치됩니다.

케이블 분배 시스템

머리 위 절연 케이블 또는 지하 케이블 전환에 사용됩니다.

배전망 모니터링

유지 관리 팀이 신속하게 결함 부분을 식별하고 대상 검사를 구성할 수 있도록 지원합니다.

유틸리티 유지 관리 작업

더 빠른 문제 해결을 지원하고 전체 라인 순찰 검사에 소요되는 시간을 줄입니다.

7. 제조 및 공급 능력

Comewill은 중국 제조업체 및 공장으로서 배전망 모니터링 장치에 대한 생산 및 공급 지원을 제공합니다.

기능은 다음과 같습니다.

OEM 및 맞춤형 제품 구성

엔지니어링 프로젝트를 위한 안정적인 생산 능력

제조 및 조립 중 품질 관리

Comewill 4-in-1 압축 스프링 정지 오류 표시기 JDG-F는 중국산 오류 감지 장치의 중국 공급업체를 찾는 글로벌 유틸리티, 엔지니어링 계약자 및 전기 장비 유통업체에서 사용할 수 있습니다.

작동 원리

단락 감지 원리:

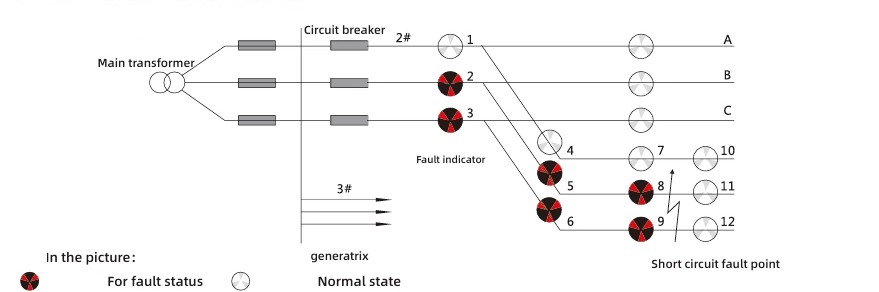

단락 사고의 특성에 따라 조치 기준은 보호 장치의 정전으로 인한 전류의 급격한 변화입니다. 고장 표시 다이어그램의 해석 논리는 다음과 같습니다. 2선로의 A상 표시기 2, 5, 8과 C상 표시기 3, 6, 9가 모두 빨간색으로 바뀌고 표시기 11, 12는 흰색으로 유지되면 해당 인출 선로 지점에서 단락 사고가 발생한 것으로 판단할 수 있습니다.

기술적인 매개변수
