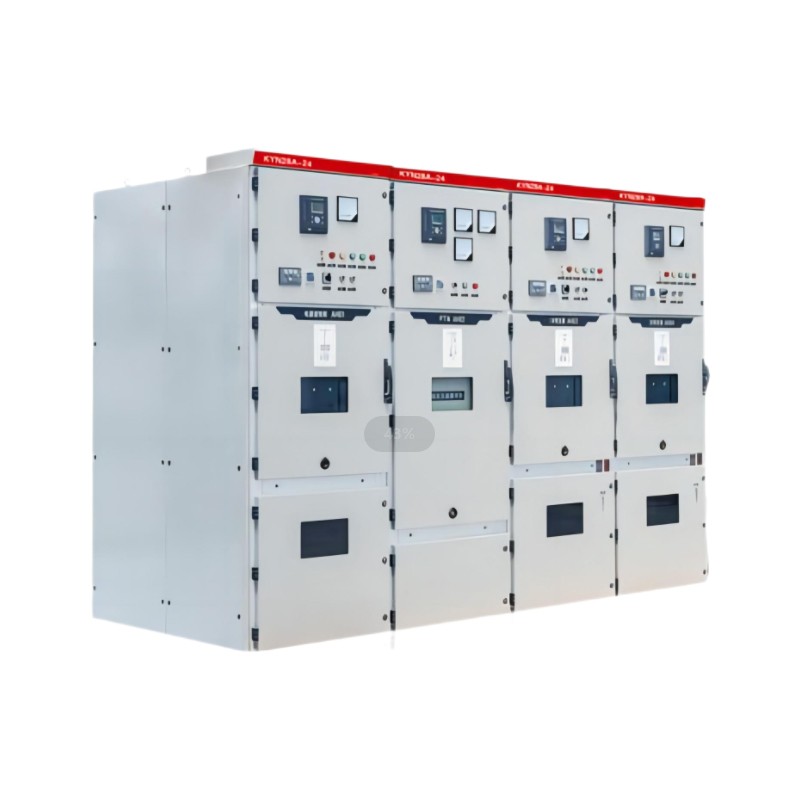

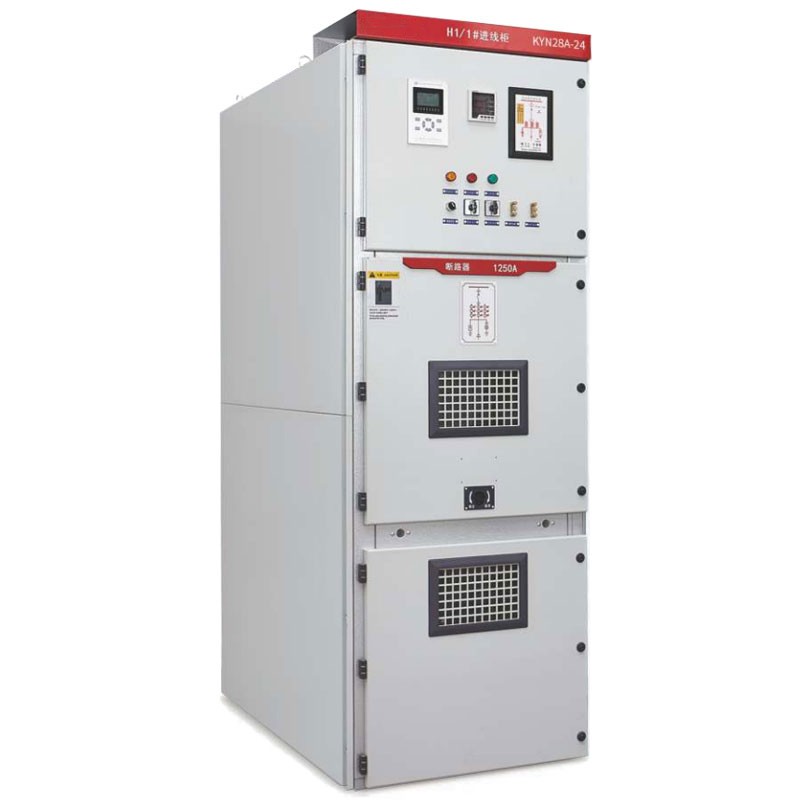

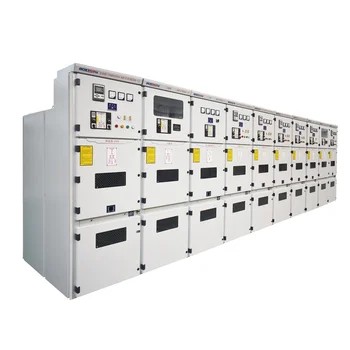

고품질 KYN28-24KV 개폐 장치는 중국 제조업체 Comewill에서 제공합니다. 이 제품은 인출형 회로 차단기 설계, 고급 "Anti-5" 기계적 인터록 보호, VS1-24 및 전 세계 등가 제품과 같은 주요 진공 회로 차단기와의 호환성을 갖추고 있습니다. 유연한 설치, 강력한 아크 보호 및 스마트 그리드 모니터링 시스템 지원을 통해 변전소, 산업 플랜트 및 에너지 인프라에서 널리 사용됩니다.
이 올인원 배전 장치는 발전소(소형/중형 발전기에서 주스 전송), 산업/광업 현장(현장 배전 처리), 전기 산업 2차 변전소(그리드 제어, 보호 및 모니터링) 등 주요 애플리케이션 전반에 걸쳐 무거운 작업을 수행합니다. 또한 DL/T404, IEC298, GB3906 표준을 충족하는 모든 규정 준수 조건을 충족하도록 제작되었으므로 인증되지 않은 장비에 얽매일 필요가 없습니다.
여기서 진정한 승리는 무엇입니까? 안전 위험을 제거하는 견고한 인터록 시스템입니다. 이는 부하가 걸린 동안 회로 차단기 트롤리를 당기는 것을 방지하고, 차단기의 우발적인 켜기/끄기 토글을 방지하고, 접지 스위치가 켜져 있는 경우 차단기 폐쇄를 차단하고, 실수로 충전 구역에 들어가지 못하게 하고, 실수로 접지 스위치가 작동되는 것을 방지합니다. 안전에 대한 지름길은 없습니다. 모든 사이트에 중요합니다.
발전소, 산업 현장 또는 변전소용으로 구매하는 경우 Welcome (Wenzhou) Electric Co., Ltd의 KYN28-24KV 개폐 장치는 대량 조달이 가능합니다. 귀하의 정확한 설정에 맞게 조정할 수 있으므로 모든 경우에 맞는 단일 솔루션을 강요하지 않아도 됩니다.
KYN28-24KV 배전반: 사용 조건 및 특징
간단하게 설명하겠습니다. 조달 통화를 위해 KYN28-24 스위치기어를 사용하고 선택하는 방법에 대해 알아야 할 사항은 다음과 같습니다.
정상적인 사용 조건
이 장비는 실제 현장 분위기를 처리하도록 제작되었으므로 이에 대한 자세한 내용은 다음과 같습니다.
온도 범위: -15℃ ~ +40℃에서 작동하며 대부분의 실내 장소에서는 문제가 없습니다.
습도 제한: 일일 평균 습도 ≤95%(증기압 ≤2.2kPa); 월평균 90% 이하(증기압 1.8kPa)—습한 환경에서도 유지됩니다.
내진성: 수평 흔들림 0.3g, 수직 흔들림 0.15g으로 8도 이하의 지진에도 안정적입니다.
먼지 내성: 3등급 더러운 장소에 적합합니다. 산업 먼지나 오물에 강합니다.
설치 세부 정보: 실내 전용, 앵커 볼트 또는 용접으로 장착 - 올바른 설치가 용이합니다.
이 스위치기어를 소싱할 때 다음과 같은 성공이 중요합니다.
"Anti-5" 기계식 래치: 매우 안정적임 - 안전 위험을 줄이고 유지 관리가 간편합니다(복잡한 수정이 필요 없으며 유지 관리가 간단함).
두 가지 인출형 스타일: 중간 롤링 및 바닥 롤링 옵션 - 현장의 기술 요구 사항이나 운영 습관이 무엇이든 다룹니다.
유연한 VCB 페어링: 자체 Zn85-40.5/VS1-40.5 VCB 및 다른 브랜드의 VD4, VB2, 3AH와 같은 글로벌 제품과 함께 작동합니다. 고정되지 않고 신뢰할 수 있는 부품을 사용하세요.
실내 산업용 설치 또는 보조 변전소용으로 구매하는 경우 Welcome (Wenzhou) Electric Co., Ltd의 KYN28-24 스위치기어는 내구성, 안전성 및 유연성을 제공합니다. 대량 주문이 가능하도록 준비되어 있으며 사이트의 정확한 요구 사항에 맞게 조정할 수 있습니다.
| 목 | 단위 | 데이터 | |
| 정격전압 | KV | 13.8, 15, 17.5, 20, 22, 24 | |
| 정격 절연 수준 | 1분.P.F. 내전압(접지간 위상/간격) | KV | 50/60 |
| 낙뢰 충격 내전압(접지간 위상/간격) | KV | 125/145 | |
| 정격주파수 | 헤르츠 | 50/60 | |
| 정격전류 | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| 정격 단시간 내전류(4s) | 카 | 16, 20, 25, 31.5, 40, 50 | |
| 정격 피크 내전류※ | 카 | 40, 50, 63, 80, 100, 125 | |
| 보호 등급 |
|
인클로저: lP4X ,IP2X(VCB 도어 열림) | |

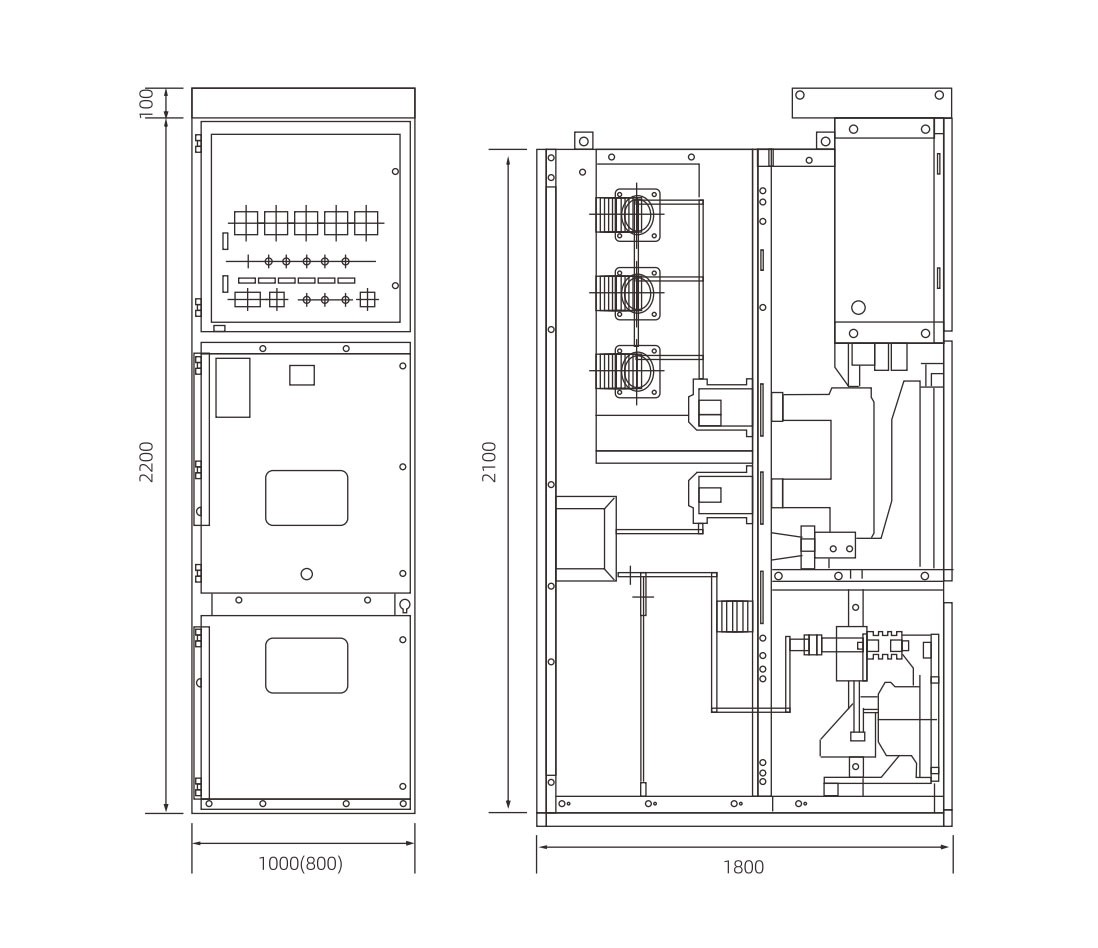

| 외형치수(너비×깊이×높이) | mm | 1000(800)×1800×2400 | |
| 무게 | kg | 840-1500 | |
| 상태 | 사양 |
| 주변 온도 | +15°C ~ +40°C(24시간 동안 평균 ≤35°C) |
| 고도 | 1000m 이하 |
| 상대습도 | 월간 평균 ≤90%, 증기압 ≤1.8kPa |
| 먼지, 연기, 가스 | 부식성, 가연성 또는 전도성 오염 없음 |
| 진동/지면 운동 | 무시할 수 있음 |
| 전자기 간섭 | 2차 회로에서 유도되는 1.6kV 이하 |
| 목 | 단위 | 데이터 |
| 정격전압 | kV | 24 |
| 정격 주파수 | 헤르츠 | 50 / 60 |
| 낙뢰 충격 내전압(상, 접지) | kV | 60 |
| 낙뢰 충격 내전압(절연체) | kV | 79 |
| 전력주파수 내전압(상, 접지) | kV | 125 |
| 상용주파 내전압(절연체) | kV | 145 |
| 보조 회로 내전압 | V | 2000 |
| 정격 회로 차단기 전류 | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| 단락 차단 전류 | 카 | 20 / 31.5 |
| 단락 폐쇄 전류(피크) | 카 | 50 / 80 |
| 단시간 내전류 | 카 | 20 / 31.5 |
| 피크 내전류 | 카 | 50 / 80 |
| 보조 회로 전압 | V | AC/DC 110 / 220 |
| 보호 등급 | — | IP4X(도어가 열린 상태에서 IP2X) |
| 치수(W×D×H) | mm | 800×1810×2380 / 1000×1810×2380 |
| 무게 | kg | 840 ~ 1140 |
| 목 | 단위 | 데이터 |
| 정격전압 | kV | 24 |
| 번개 충격 저항 | kV | 60 |
| 전력 주파수 내성 | kV | 125 |
| 정격 주파수 | 헤르츠 | 50 / 60 |
| 정격전류 | A | 630~3150 |
| 단락 차단 전류 | 카 | 20 / 31.5 |
| 결산 전류(피크) | 카 | 50 / 80 |
| 단시간 내전류 | 카 | 20 / 31.5 |
| 피크 내전류 | 카 | 50 / 80 |
| 커패시터 뱅크 브레이킹(싱글/백투백) | A | 630 / 400 |
| 속보 운영 시간 | 타임스 | 50 |
| 기계적 수명 | 타임스 | 20,000 |
| 작동 순서 | — | O-0.3s-CO-180s-CO |
| 목 | 단위 | 데이터 |
| 코일 전압(폐쇄/트립) | V | AC220, AC110, DC220, DC110 |
| 코일 전류 | A | 1.1A(220V), 3.1A(110V) |
| 에너지 저장 모터 전력 | W | 80 / 100 |
| 에너지 저장 시간 | s | ≤10 |
1. KYN28-24KV 금속 클래드 개폐 장치가 기존 고정형 개폐 장치보다 나은 점은 무엇입니까?
기존의 고정 개폐 장치는 부품을 수리하거나 교체하기 위해 전체 시스템을 종료하는 것을 의미하므로 매우 번거롭습니다. KYN28-24KV는 인출형 손수레 설계를 사용합니다. 전체 설정의 전원을 끄지 않고도 구성 요소를 분리하고 유지 관리를 수행하거나 부품을 교체할 수 있습니다. 또한 금속 피복 구조는 아크 보호 기능을 추가하고 작업자의 안전을 유지하며 내부 장치를 빠르게 교체할 수 있도록 하여 가동 중지 시간을 최소화합니다. 이는 가동 중단을 감당할 수 없는 모든 현장에 큰 영향을 미칩니다.
2. 이 Metal-Clad Switchgear를 스마트 변전소에 사용할 수 있습니까?
전적으로. 우리는 스마트 그리드 호환성을 갖춘 KYN28-24KV를 구축했습니다. 여기에 원격 제어 터미널, 디지털 릴레이 및 SCADA 시스템을 추가할 수 있으므로 실시간 모니터링, 즉각적인 보호 트리거 및 그리드 관리 설정과의 원활한 통신이 가능합니다. 현대식 스마트 변전소 구축에 딱 맞으며 추가적인 개조 문제가 없습니다.
3. KYN28-24 Metal-Clad Switchgear는 어떤 환경에 가장 적합합니까?
실내용으로 제작되었으며 도시 변전소(도시 전력망 전력 공급), 발전소(전력 공급), 광산 현장(가혹한 산업 시설), 대형 상업용 건물(상가, 고층 건물) 등 최고 수준의 안전성과 모니터링 기능을 갖춘 안정적인 고전압 배전이 필요한 장소에서 빛을 발합니다. 견고하고 안전하며 쉽게 관리할 수 있는 장비가 필요한 곳이라면 어디든 바로 이것이다.
Welcome (Wenzhou) Electric Co., Ltd에서는 구매자와 운영자가 궁금해하는 실제 질문에 답하기 위해 KYN28-24KV 스위치기어를 설계했습니다.
