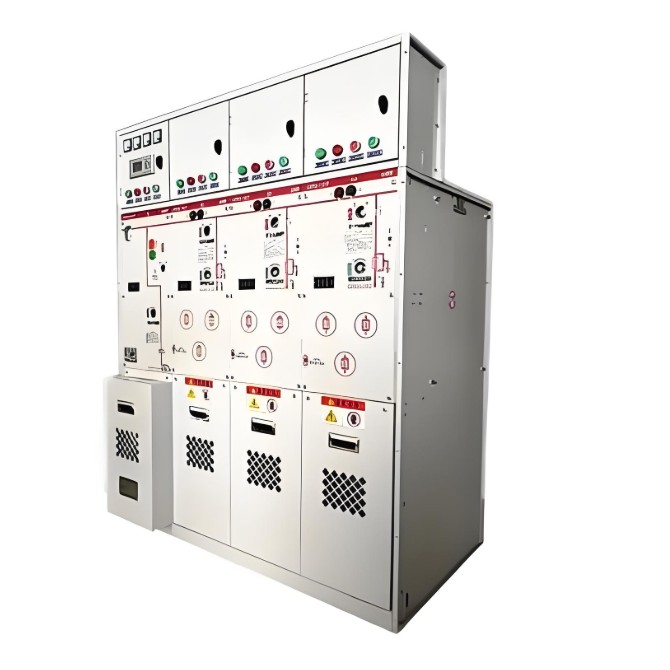

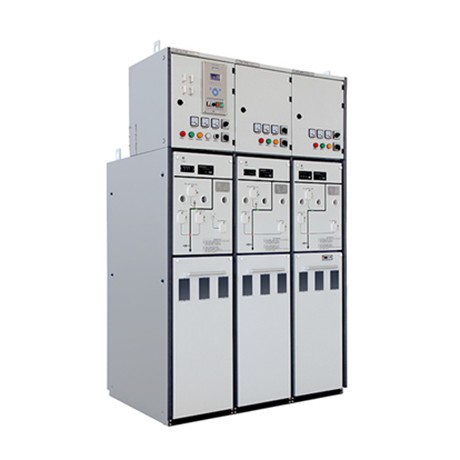

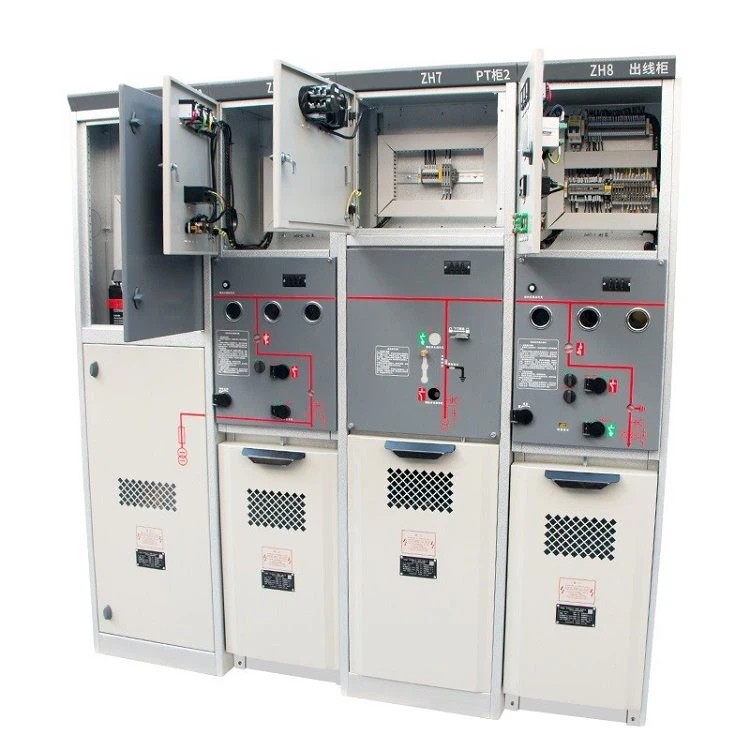

12kV 고체 절연 개폐기 SF6 링 메인 유닛

Welcome (Wenzhou) Electric Co., Ltd.는 탁월한 구조적 장점으로 조달 가능한 12kV 고체 절연 개폐 장치 SF6 링 메인 유닛의 저명한 제조업체, 생산자 및 수출업체 중 하나입니다. CNC 가공과 이중 접는 공정을 통해 강철판으로 제작된 쉘이 있는 장갑 금속으로 둘러싸인 디자인이 특징입니다. 외부 표면은 플라스틱 스프레이 처리를 거쳐 캐비닛 전체에 높은 정밀도와 뛰어난 내식성을 부여하여 조달 요구에 맞는 신뢰할 수 있는 선택이 됩니다.

문의 보내기

제품 설명

조달 주요 이점

1.최고의 안전성. 완전 절연 밀폐형 구조(IP67), 향상된 상 분리 설계, 독립적인 상 스위치 모니터링 – 엄격한 조달 안전 표준을 충족합니다.

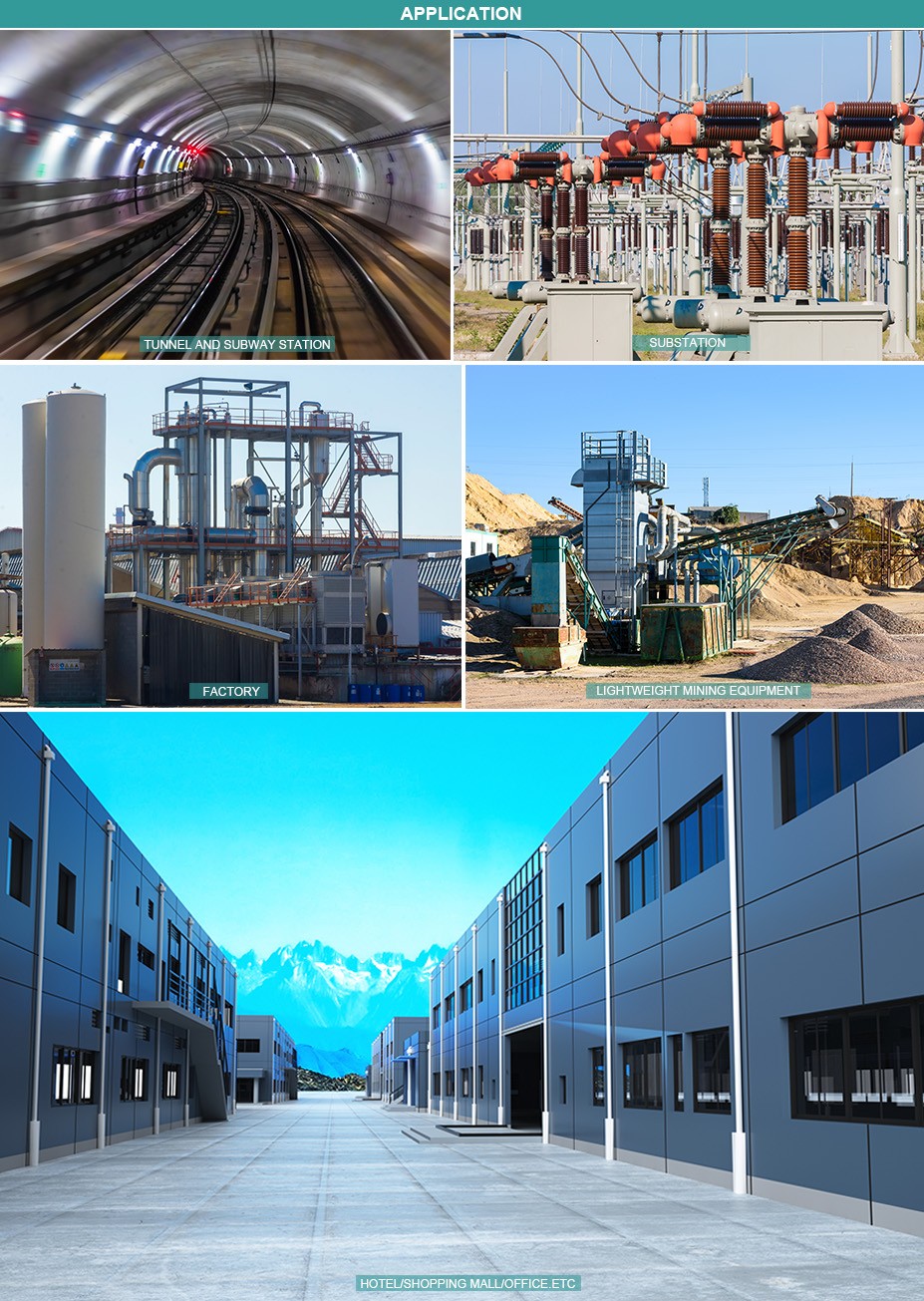

2.모든 환경에 적응 가능. Comewill 공장 고품질 12kV 고체 절연 개폐기 SF6 링 메인 유닛은 저온/고온, 고고도, 고습, 부식, 저지대, 방폭 구역에서 작동하며 조달 시나리오 제한이 없습니다.
3. 유연하고 편리합니다. 쉬운 확장/수정/교체를 위한 표준 모듈형 설계입니다. 컴팩트한 크기로 운송 및 조달 후 유지 관리가 단순화됩니다.
4.친환경. SF6를 에폭시 수지로 대체하여 성능과 녹색 조달 규정 준수의 균형을 유지합니다.

작동 환경 사양

중국산 1.12kV 고체 절연 개폐 장치 SF6 링 본체는 고도 2000m를 초과하지 않는 환경에서 사용하기에 적합합니다.
2.상대 온도 범위 -40℃ ~ +55℃ 내에서 안정적으로 작동합니다.
3. 일일 평균 습도는 95% 이하, 월 평균 습도는 90% 이하를 견딜 수 있습니다.
4. 12kV 고체 절연 개폐 장치 SF6 링 메인 유닛의 설계는 리히터 규모 8까지의 지진 강도를 견딜 수 있습니다.

기술적인 매개변수

이름		단위	부하 스위치 유닛	복합기기 유닛	회로 차단기 장치
정격전압		kV	12
정격주파수		헤르츠	50
정격전류		A	630	≤125	630/1250
정격 절연 수준	상용주파 내전압(상간 또는 상간)	kV	42
	상용주파 내전압(개방접점간)		48
	상용주파 내전압(제어 및 보조회로)		2
	낙뢰 충격 내전압(상간 또는 상간)		95
	낙뢰 충격 내전압(개방 접점 간)		110
정격 단시간 내전류	주회로(4s/2s)	카	20/25	—	20/25
	접지회로(2s)		17.4/21.7	—	17.4/21.7
정격 피크 내전류	주회로	카	50/63	—	50/63
	접지 회로		43.5/54.3	—	43.5/54.3
정격단락차단전류		카	—	31.5	20/25
정격 단락 투입 전류		카	50/63	80	50/63
정격 전송 전류		A	—	1600	—
기계적 수명	부하 스위치/회로 차단기	타임스	5000	5000	10000
	절연스위치/접지스위치	타임스	3000	3000	3000
SF6 가스의 정격압력(20℃에서의 상대값)	정격 충전 압력	MPa	0.035
	최소 기능적 충전 압력		0.02
보호 등급	캐비닛 본체		IP4X
	가스통		IP67
연간 가스 상대누출률		%/와이	≤0.05
