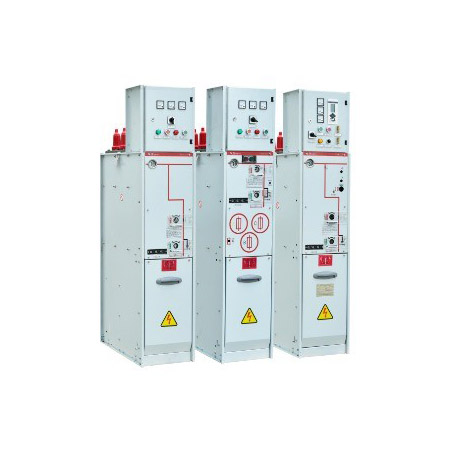

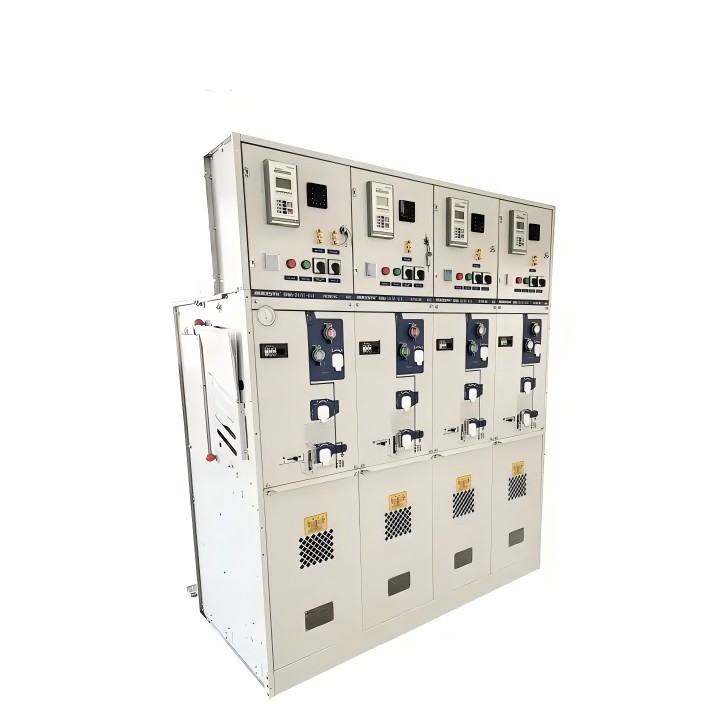

24kV 링 메인 유닛 SF6 가스 절연 개폐 장치

Looking for a quality 24kV Ring Main Unit SF6 Gas Insulated Switchgear? Comewill 공장은 다양한 모듈식 RMU 솔루션을 제공합니다. 정격 전압이 최대 24kV이고 누설률이 0.25‰ 미만인 당사의 스위치기어는 진공/SF6 회로 차단기와 3스테이션 부하 스위치를 통합합니다.

제품 장점

로봇 레이저 용접 기술: 미세한 균열이 발생하기 쉬운 수동 용접과 달리 SF6 "에어백"(가스 탱크)은 정밀 로봇 공학을 사용하여 밀봉됩니다. 이는 연간 0.25‰ 이하의 누출율을 보장하며 이는 표준 요구 사항을 크게 초과합니다.

긴 전기 수명: 로드 스위치: 빈번한 스위칭 작동을 위한 최고 등급인 E3 레벨에 도달합니다.

회로 차단기: E2 레벨에 도달하여 빈번한 접점 교체 없이 강력한 단락 차단 성능을 보장합니다.

환경 탄력성: IP67 등급으로 기본 고전압 구성 요소는 먼지와 일시적인 물 침수로부터 완전히 보호되므로 24kV 링 메인 유닛 SF6 가스 절연 개폐 장치는 습한 해안 지역이나 먼지가 많은 산업 공장에 적합합니다.

작동 안전: 가스 압력은 1.4bar로 엄격하게 제한되며 3스테이션 부하 스위치 설계는 유형 테스트 보고서를 통해 완전히 검증된 명확한 "폐쇄-개방-접지" 위치 지정을 보장합니다.

제품 매개변수:

*SF6 절연 링 본체
*실내 고압 배전 개폐 장치
*정격 전압: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
*플로어 스탠딩
*연간 누출율 ≤0.25‰/연간
*20℃에서의 SF6 가스압력은 0.4bars(상대압력)
*표준: IEC, ANSI, GB

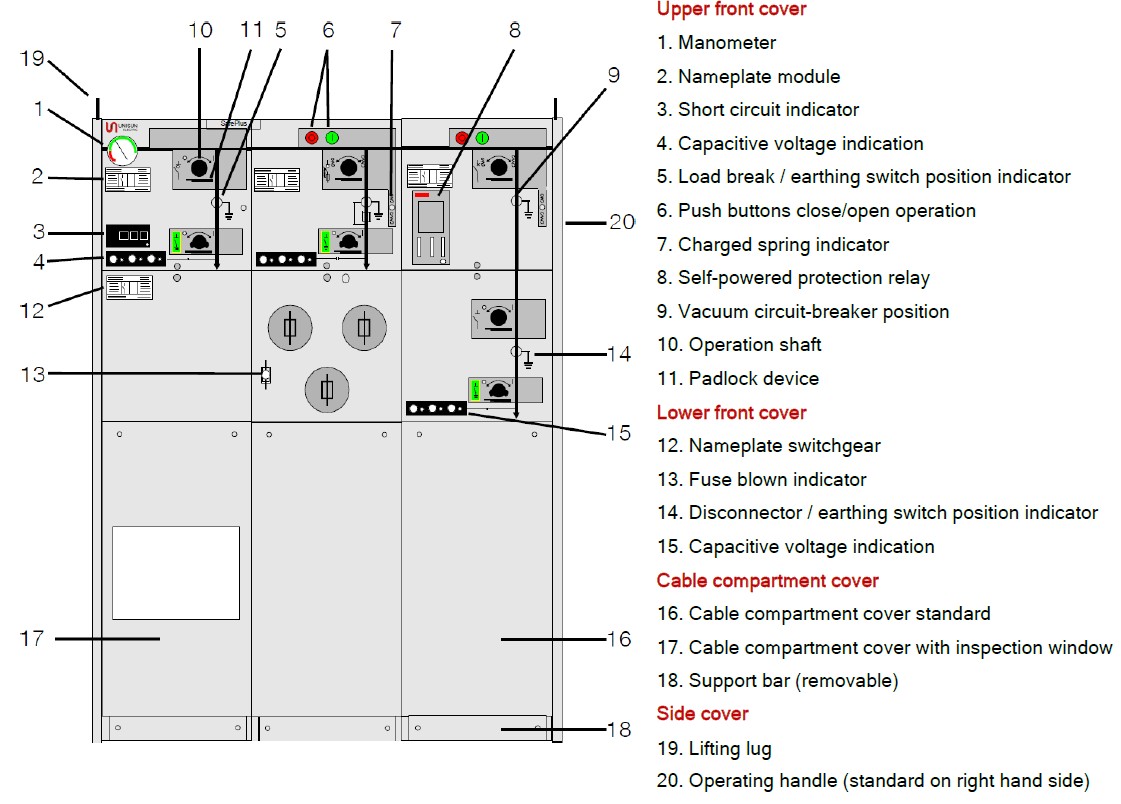

외부 조립

C 캐비닛의 기술 날짜

42kV 상용주파 내전압 사용 가능

F 캐비닛의 기술 날짜

1)         고전압 퓨즈 링크로 제한됨
2)         42kV 상용주파 내전압 사용 가능

V 캐비닛의 기술 날짜

1)         42kV 상용주파 내전압 사용 가능
2)         사용된 부싱 유형에 따라 다름
3)         인터페이스 A – 12,5kA/1s, 인터페이스 B – 16kA/1s

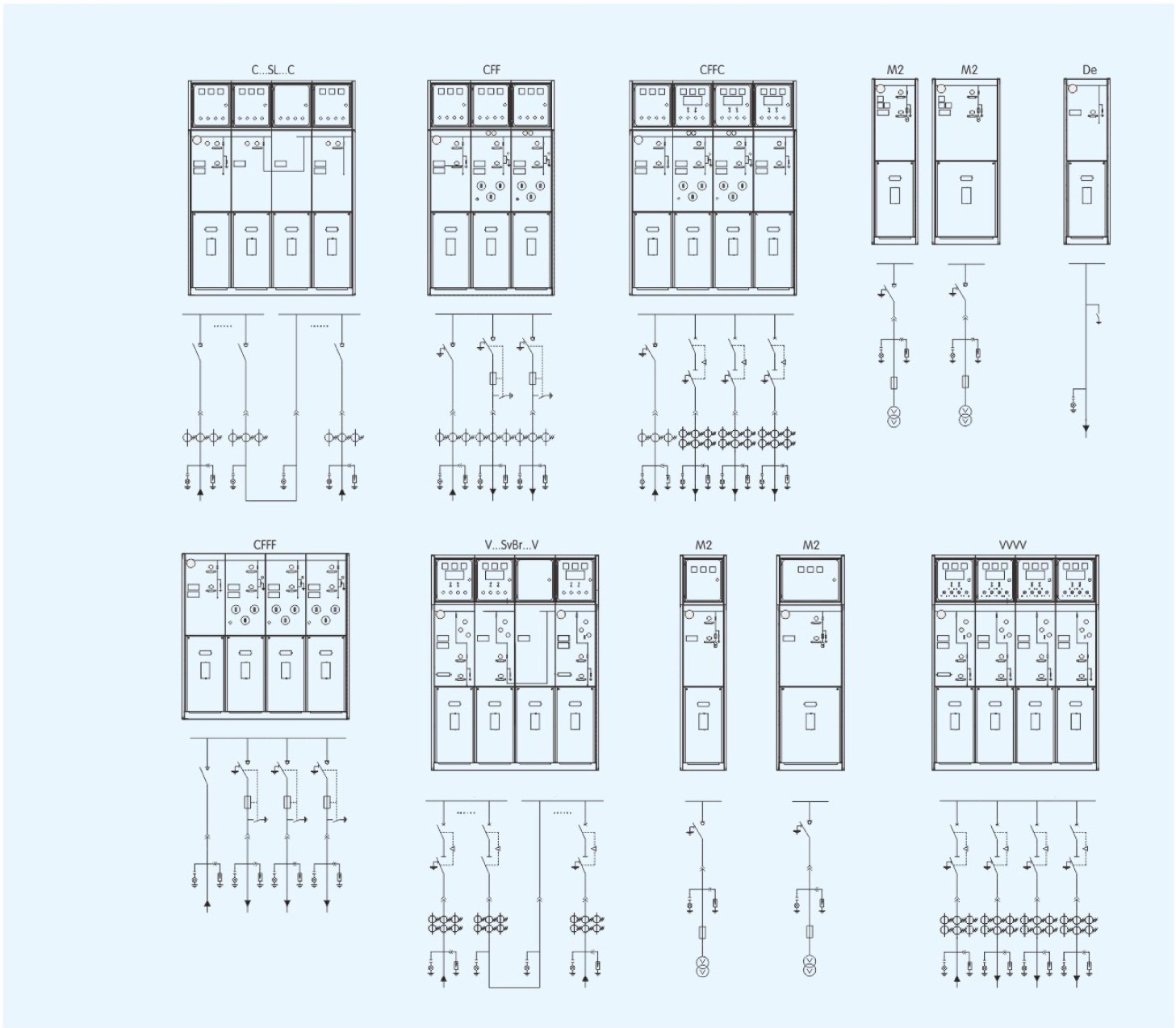

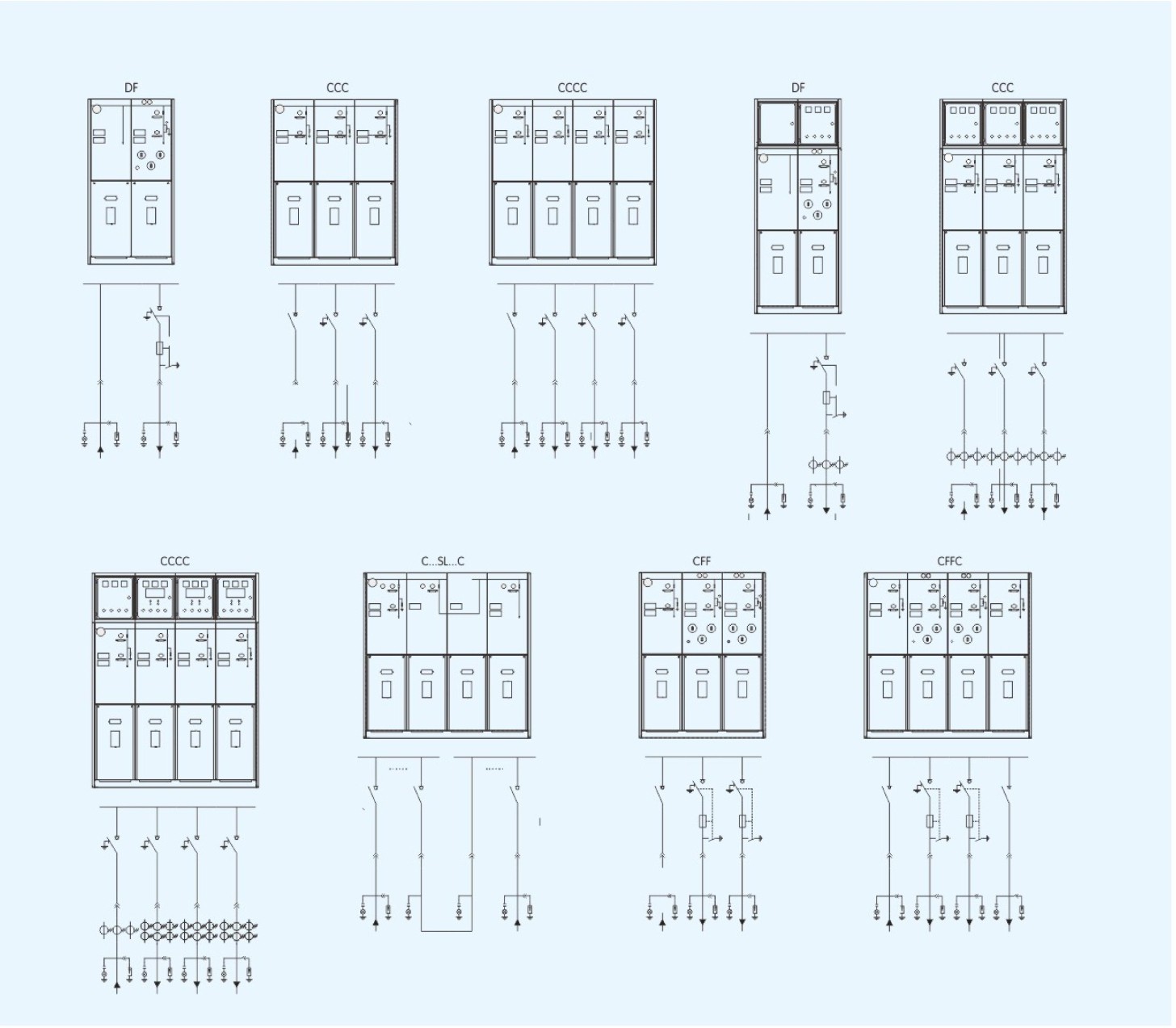

인프라 다이어그램

FAQ

Q1: RMU 시리즈의 최대 정격 전압은 얼마입니까?

A: 당사의 주력 모델은 24kV 장치이지만 당사의 범위는 다양한 국제 그리드 요구 사항을 충족하기 위해 3.3kV에서 최대 40.5kV까지 포괄합니다.

Q2: 진공 차단기와 SF6 회로 차단기 중에서 선택할 수 있나요?

답: 그렇습니다. "V" 캐비닛에서는 두 가지 옵션을 모두 제공합니다. 진공 차단기는 유지 관리가 적기 때문에 종종 선호되는 반면, SF6 차단기는 특정 부하 및 환경 요구 사항에 따라 사용할 수 있습니다.

Q3: 가스 압력이 안전하게 유지되도록 어떻게 보장합니까?

A: 우리는 0.4bar(20°C에서)의 상대 압력과 1.4bar의 최대 한계를 사용합니다. 각 장치에는 원격 모니터링 및 경보를 위한 보조 접점이 있는 압력 게이지가 포함되어 있습니다.

Q4: 장비가 열악한 실외 환경에 적합한가요?

답: 그렇습니다. RMU는 실내 설계이지만 핵심 SF6 탱크는 IP67 등급입니다. 적절한 옥외 키오스크(소형 변전소)에 보관하면 습도가 높거나 오염이 심한 지역에서 잘 자랍니다.
