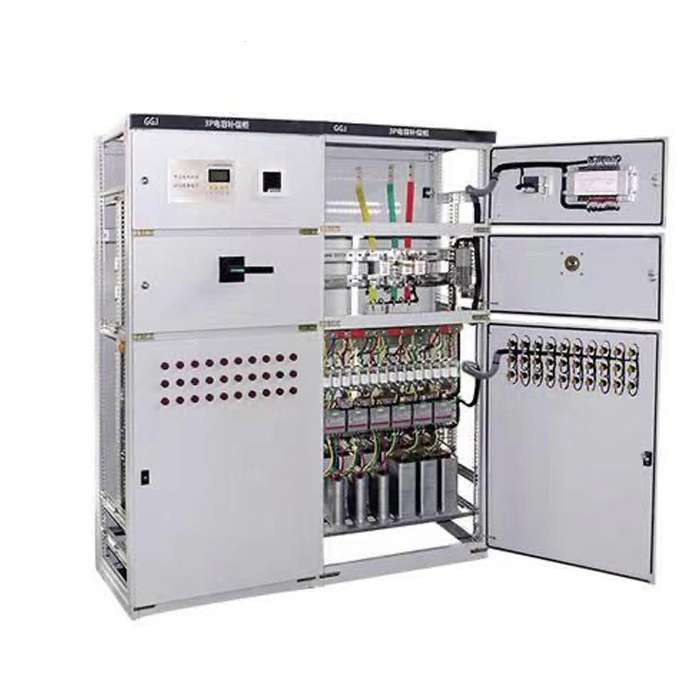

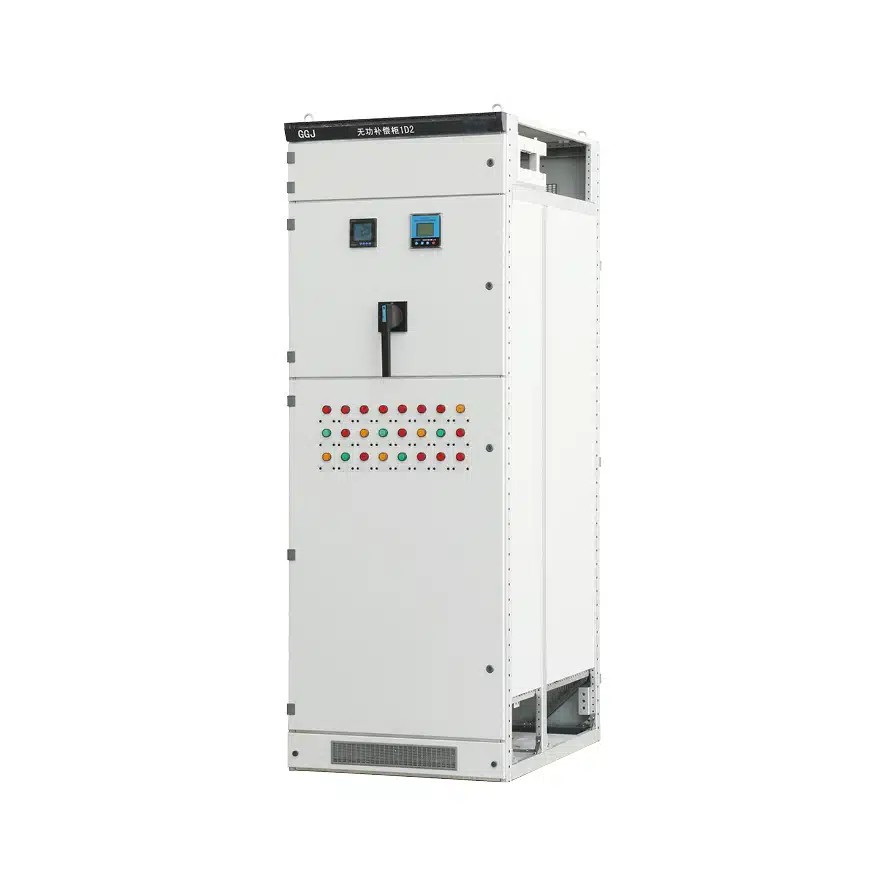

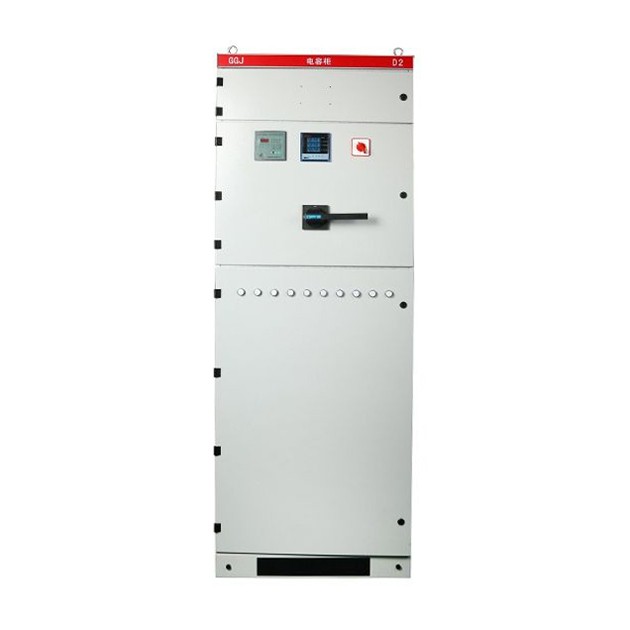

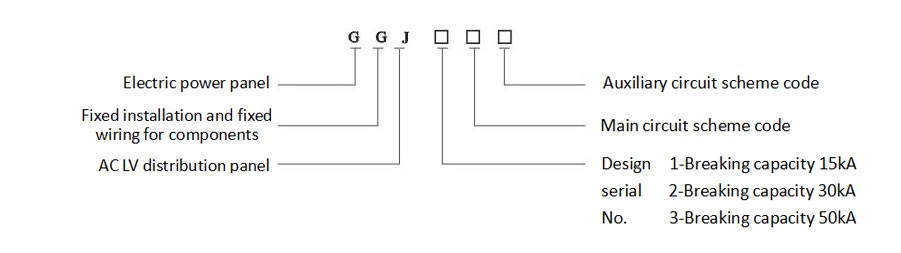

중국의 전문 제조업체인 Comewill 공장은 역률을 효과적으로 높이고 무효 전력 손실을 줄이며 전원 공급 장치 품질을 향상시키는 고품질 GGJ 저전압 조합 개폐 장치를 제공하고자 합니다. 지능형 컨트롤러로 제어되는 이 제품은 역률을 0.9 이상으로 높일 수 있는 자동 보상을 통해 완전한 기능과 안정적인 성능을 제공합니다.
GGJ 저전압 조합 개폐 장치는 지연(0.00-0.99) 및 선행(0.00-0.99) 범위를 모두 포괄하는 그리드 역률의 실시간 표시를 제공합니다. 과전압, 과도한 고조파, 과잉 보상, 시스템 결함, 위상 손실, 과부하 등에 대한 포괄적인 보호 기능을 갖추고 있습니다. 정전 중에도 설정된 매개변수를 유지하고 그리드가 안정화되면 자동으로 작동을 재개하므로 현장 직원이 필요하지 않습니다.
그리드 부하 균형을 기반으로 GGJ 저전압 조합 개폐 장치는 위상별 보상 또는 혼합 보상 모드를 지원합니다. 강력한 간섭 방지 기능을 통해 국가 산업 표준을 초과하는 그리드에서 직접 2000V 진폭 간섭 펄스를 견딜 수 있습니다.
이 장치는 매 시간마다 3상 전압, 전류, 주파수, 유효 전력, 무효 전력, 역률, 유효 에너지, 변압기 저전압 측의 무효 에너지뿐만 아니라 총 전압/전류 왜곡률 및 2~25차 고조파 함량을 측정하고 기록합니다. RS-232 및 RS-485 인터페이스가 장착되어 있어 휴대용 컴퓨터를 통해 데이터를 전사할 수 있습니다.
원격 통신을 통해 무선 검침, 장치 테스트, 매개변수 구성, 실시간 및 기록된 데이터에 대한 액세스가 가능합니다. 내장된 데이터 분석 기능은 운영 부하 데이터의 처리, 통계 및 쿼리를 지원합니다. 전압 적격률, 부하율, 신뢰성율, 최대 부하율을 계산하여 전원 품질을 종합적으로 평가합니다. 사용자는 다양한 기간의 역률, 유효 전력 및 무효 전력을 확인하고 상 전압, 전류, 역률 등에 대한 곡선을 생성하고 종합적인 분석 및 통계 보고서를 인쇄할 수 있습니다.
IEC439: 《저전압 배전반 및 제어 장비》
GB7251: 《저전압 배전반》
1. 주변 기온은 +40℃ 이상 또는 -5℃ 이하로 올라가서는 안 되며, 24시간 평균 온도는 +35℃를 초과할 수 없습니다. 이러한 온도 제한을 초과하는 경우 실제 조건에 따라 장치의 작동 용량을 줄여야 합니다.
2.이 GGJ 저전압 조합 배전반은 실내 전용으로 설계되었으며 설치 장소의 고도는 2000 미터를 초과해서는 안됩니다.
3. 최고 온도가 +40℃에 도달할 때 주변 공기의 상대 습도는 50% 미만으로 유지되어야 합니다. 더 낮은 온도에서는 더 높은 습도가 허용됩니다(예: +20℃에서 90%). 또한 온도 변화로 인해 발생할 수 있는 간헐적인 응결도 고려해야 합니다.
4. 설치하는 동안 수직면에서 장치의 기울기는 5°를 초과할 수 없으며 전체 캐비닛 열은 상대적으로 수평을 유지해야 합니다. 진동이나 충격이 심하지 않고 전기 부품이 과도한 부식에 노출되지 않는 곳에 장치를 설치하는 것이 중요합니다.
| 캐비닛 너비(A) | 캐비닛 깊이(B) | 장착 구멍 간격(a) | 장착 구멍 간격(b) |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| 목 | 매개변수 | |
| 정격 절연 전압(V) | 660 | |
| 정격 작동 전압(V) | 380/660 | |
| 보조회로 정격전압(V) | 교류 | 220/380 |
| DC | 110/220 | |
| 작동 주파수(Hz) | 50-60 | |
| 정격전류(A) | 수평 부스바 | <3150 |
| 수직 부스바 | 630/800 | |
| 정격 단시간 전류 견딜 수 | 중간선(kA/1초) | 50 |
| 부스바(kA/1초) | 30 | |
| 정격 피크 전류(kA/0.1s) | 105/50 | |
| 기능단위 차단용량(kA) | 50(실효값) | |
| 캐비닛 보호 등급 | IP40 | |
| 버스바 | 삼상 사선식 시스템, 삼상 5선식 시스템 | |
| 작동 모드 | 현장, 거리 및 자동 | |
1. 조달 고려 사항: Welcome (Wenzhou) Electric Co., Ltd.의 GGJ 저전압 조합 개폐 장치에는 캐비닛 상단과 하단 모두에 여러 개의 환기 슬롯이 함께 제공됩니다. 이 디자인은 밀폐된 캐비닛 내부에서 아래에서 위로 자연스러운 공기 흐름을 생성하여 안정적인 작동을 위한 열 방출 문제를 효과적으로 해결합니다.
2. 전기 부품이 장착된 배전반의 계기판 도어와 내부 장착 부품은 완전한 접지 보호 회로를 형성하여 항상 일관된 접지 연속성을 보장합니다.
3. 메인 버스바는 고강도 불포화 폴리에스터 DMC/SMC 소재로 제작된 AMJ형 버스바 클램프와 함께 캐비닛 후면 상단에 배치됩니다. 이 클램프는 뛰어난 기계적 강도와 절연 성능을 제공하며, 탈착식 캐비닛 상단 커버는 현장 조립 및 메인 버스바 조정을 단순화합니다.
4. 캐비닛은 강한 접착력을 위해 정전기 분말 코팅을 갖추고 있으며 모든 내부 구성 요소는 아연 도금 및 부동태 처리 처리되어 있습니다. 이는 내습성, 먼지 저항성, 내식성이라는 스위치기어의 "3가지 방지" 기능을 강화하여 다양한 환경에서 사용 수명을 연장합니다.
5. 다양한 프로젝트 요구 사항에 맞게 GGJ 저전압 조합 개폐 장치는 상단 입구, 하단 입구 및 후면 입구 등 다양한 케이블 입구 옵션을 지원하여 조달 프로젝트를 위한 유연한 설치를 제공합니다.

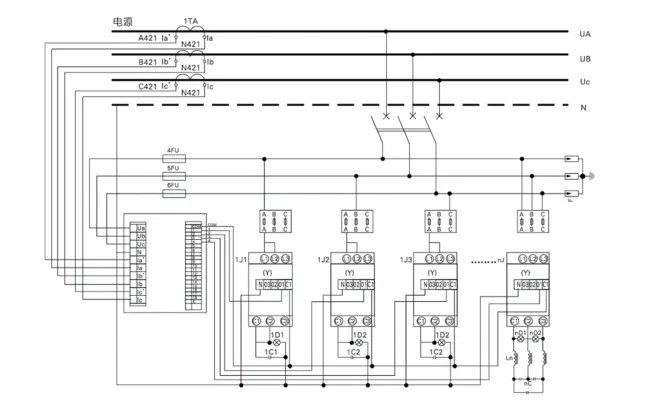

◇ 주요 회로도;
◇ 보상능력 및 보상방법
◇ 제품의 정상적인 작동 조건과 일치하지 않는 경우 사전에 명시해야 합니다.
