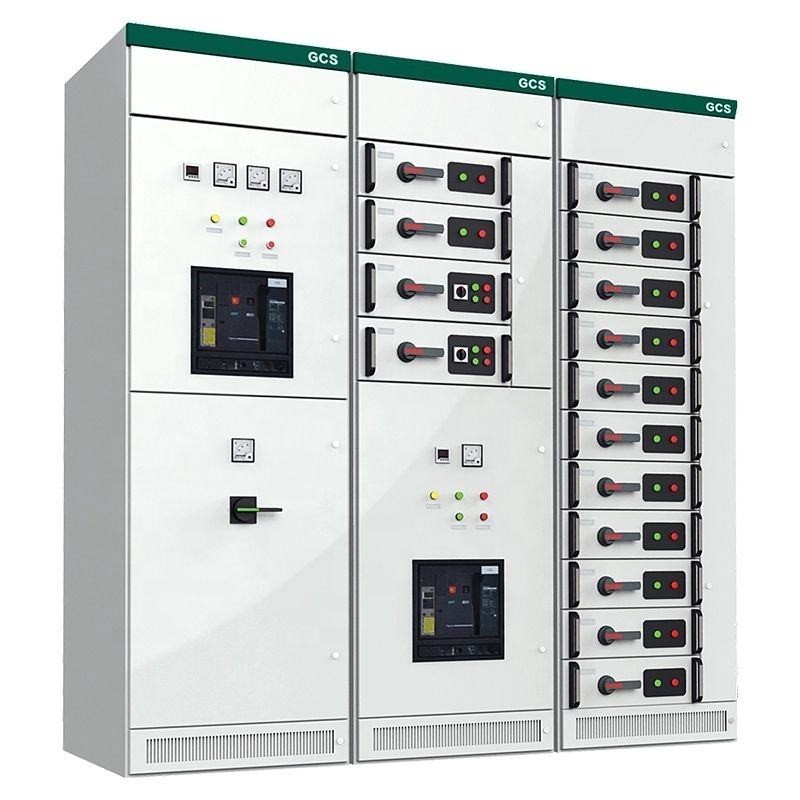

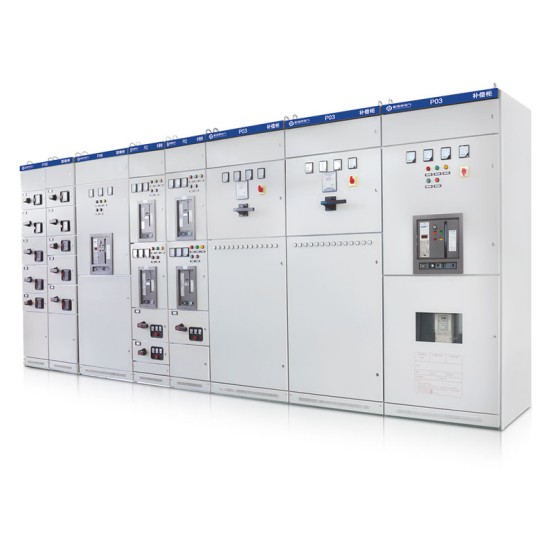

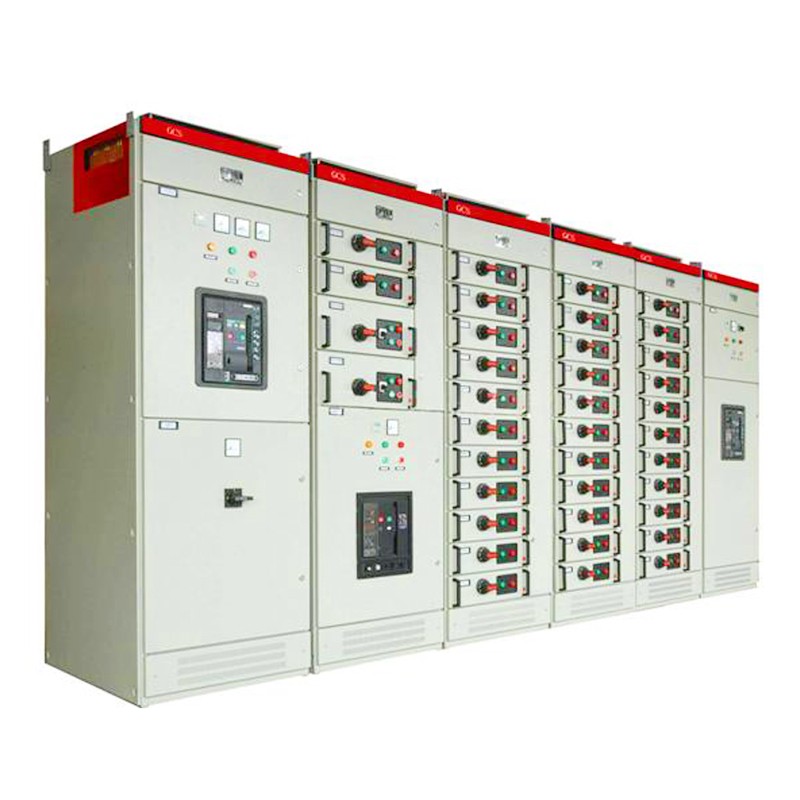

GCS 저전압 인출형 배전반

Comewill 고품질 GCS 저전압 인출형 배전반은 높은 투입 및 차단 기능, 우수한 동적 및 열 안정성, 진보적이고 합리적인 구조, 유연한 전기 방식, 높은 보호 수준, 안전성 및 신뢰성, 유지 관리 용이성 및 우수한 기술 성능 지표를 갖추고 있습니다.

특징

1. GCS 저전압 인출형 배전반의 캐비닛 프레임은 이중 접이식 기술을 채택하고 알루미늄-아연 코팅 강판으로 제작됩니다. 모듈식 25mm 피치 구멍(K-프로파일)으로 설계된 이 프레임은 간단한 구조와 뛰어난 내구성을 자랑합니다. 정밀한 가로 및 세로 볼트 연결로 조립되어 전체 프레임은 수명 기간 동안 유지 관리가 필요하지 않습니다.
2. 캐비닛 쉘은 보호 강화를 위해 전기 도금 및 분체 코팅 처리되었습니다. 수평 부스바 구획의 상단 커버는 분리 가능하므로 현장 부스바 설치가 용이하고 운영 복잡성이 줄어듭니다.
3. 캐비닛 내의 기능 영역은 명확하게 구분되어 있으며 주로 기능 장치 구획과 케이블 구획으로 구성됩니다. 각 장치는 분리된 기능으로 독립적으로 작동하므로 서로 다른 구성 요소 간의 상호 간섭이 발생하지 않습니다.
4. 수평 버스바는 캐비닛 하단에 수평으로 장착되어 단락 전류로 인한 전기적 스트레스를 견딜 수 있는 능력이 크게 향상되었습니다.
5. 서랍형 구조를 갖춘 캐비닛은 정격 전류가 400A 이하인 회로를 최대 36개까지 수용할 수 있습니다. 서랍 회로는 캐비닛의 보호 등급을 손상시키지 않고 3위치 변환을 지원합니다.
6. 각 기능 유닛에는 최대 11개의 전체 크기 서랍 또는 22개의 절반 크기(1/2) 서랍을 수용할 수 있어 유연한 구성 옵션을 제공합니다.
7. 서랍에는 열림, 닫힘, 테스트, 추출 및 격리의 5가지 작동 위치가 있습니다. 해당 오디오, 시각적 및 텍스트 표시기는 직관적인 작동을 위해 명확한 상태 신호를 제공합니다.

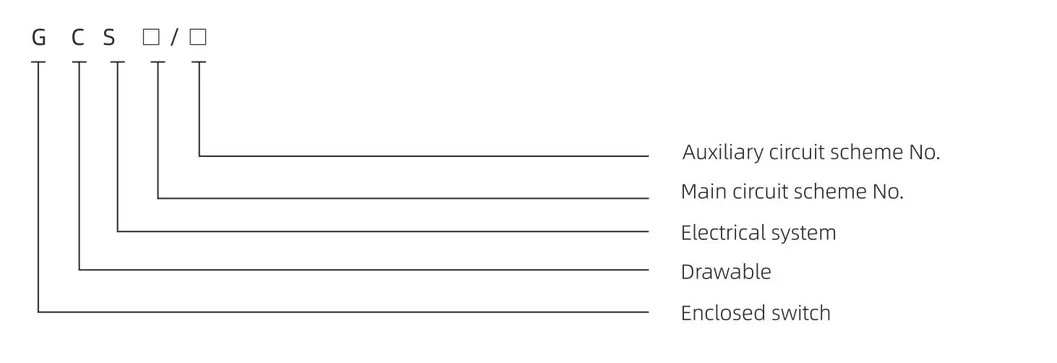

제품개요

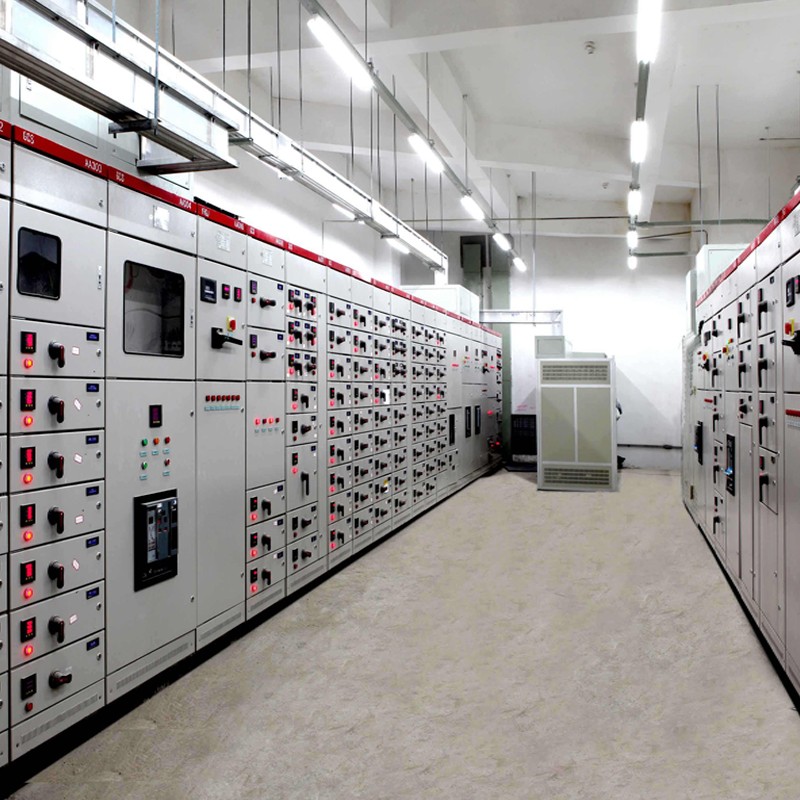

Welcome (Wenzhou) Electric Co., Ltd.가 독립적으로 개발하고 공급하는 GCS 저전압 인출형 배전반은 저전압 배전 시스템에 맞춰진 프리미엄 성능의 완전한 장비 세트로 엔지니어링 조달, 프로젝트 매칭 및 대량 장비 조달에 이상적인 선택입니다. 과학적인 모듈형 구조와 신뢰할 수 있는 전기 성능을 통합한 이 스위치기어는 발전소, 산업 작업장, 고층 건물, 대규모 상업 단지 등 주요 시나리오에서 널리 조달 및 적용되며 배전 제어 및 정밀한 에너지 할당을 위한 핵심 장치 역할을 합니다.
핵심 조달 이점은 고급 "인출형" 설계에 있습니다. 각 기능 장치(회로 차단기, 접촉기 등 포함)는 전체 시스템 작동을 방해하지 않고 쉽게 인출하거나 삽입할 수 있습니다. 이를 통해 조달 후 유지 관리 및 수리 프로세스가 크게 단순화되고 장비 가동 중지 시간이 최소화되며 조달 당사자의 전체 운영 및 유지 관리 비용이 효과적으로 절감됩니다.
생산 과정에서 Welcome (Wenzhou) Electric Co., Ltd.는 엄격한 품질 관리 표준을 준수하고 고급 절연 재료와 정밀 제조 기술을 채택합니다. 개폐 장치에는 여러 가지 포괄적인 안전 보호 메커니즘(단락 보호, 과부하 보호 등)이 장착되어 있어 복잡한 전력망 환경에 안정적으로 적응하고 배전 시스템의 안전하고 지속적인 작동을 보장하여 조달 프로젝트의 높은 신뢰성 요구 사항을 완벽하게 충족합니다. 또한 유연한 모듈형 설계는 주문형 확장을 지원하므로 다양한 용량 및 제어 모드에 대해 다양한 프로젝트의 맞춤형 조달 요구 사항을 정확하게 일치시켜 조달의 적응성과 비용 효율성을 향상시킬 수 있습니다. 비용 효율적이고 효율적이며 안전한 저전압 배전 장비로서 현대 저전압 배전 분야에서 신뢰할 수 있는 조달 옵션이 되었습니다.
이 GCS 저전압 인출형 스위치기어는 IEC60439-1, GB7251.1 "저전압 전체 스위치기어 및 제어 장비" 및 GB/T 24274 "저전압 인출형 전체 스위치기어 및 제어 장비"와 같은 국제 및 국내 관련 표준을 완벽하게 준수하여 조달 프로젝트가 표준화 및 규정 준수 요구 사항을 충족하도록 보장하고 조달 결정에 대한 견고한 품질 보증을 제공합니다.
‌

정상적인 사용 환경 조건

주변 온도: 주변 공기 온도는 +40℃를 초과하거나 -5℃보다 낮아서는 안 되며, 24시간 평균 온도는 +35℃를 초과해서는 안 됩니다. 위의 온도 범위를 넘어서는 사용이 포함된 조달 프로젝트의 경우 GCS 저전압 인출형 개폐 장치는 작동 안전과 성능 안정성을 보장하기 위해 감소된 용량으로 작동해야 합니다.
상대 습도: 최대 주변 온도가 +40℃에 도달할 때 상대 습도는 50%를 초과해서는 안 됩니다. 낮은 온도에서는 더 높은 습도가 허용됩니다(예: +20℃에서 90% 상대 습도). 조달 및 후속 설치 중에는 장비 고장을 방지하기 위해 급격한 온도 변화로 인해 발생할 수 있는 응축 위험을 충분히 고려해야 합니다.
고도: 표준 설치 장소 고도는 해발 2000m를 초과할 수 없습니다. 2000m가 넘는 지역의 조달 프로젝트의 경우 장비의 사용 범위가 그에 따라 감소해야 하며 관련 요구 사항은 조달 계약에 명확하게 명시되어야 합니다.
설치 장소 조건: 스위치기어는 화재 위험, 폭발 위험, 심한 먼지, 화학적 부식 및 심한 진동이나 충격이 없는 장소에 설치해야 합니다. 조달 당사자는 장비의 서비스 수명과 신뢰성을 보장하기 위해 배송 전에 현장 환경이 위 요구 사항을 충족하는지 확인해야 합니다.
특수 환경 협상: 조달 프로젝트의 실제 사용 환경이 앞서 언급한 요구 사항을 충족하지 못하는 경우 구매 당사자는 즉시 Welcome (Wenzhou) Electric Co., Ltd.와 소통하고 협상하여 프로젝트 운영 요구 사항을 준수할 수 있도록 맞춤형 솔루션(특수 자재 업그레이드 또는 구조 개선 등)을 마련해야 합니다.

주요 기술 매개변수

참고: 후면 배선 솔루션의 경우 캐비닛 깊이 1000mm를 권장합니다.

설치 다이어그램

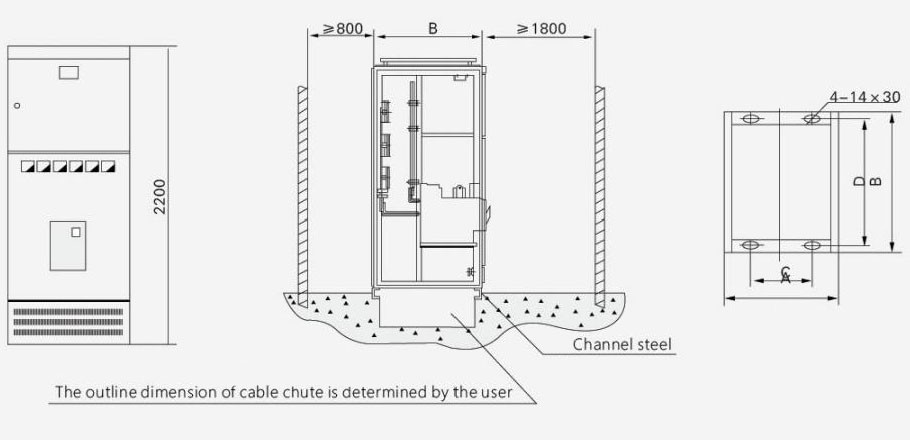

그림 2 PC 캐비닛 설치 다이어그램

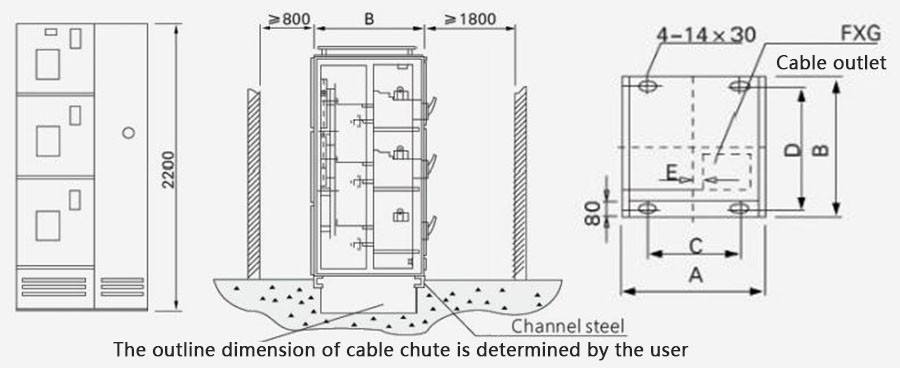

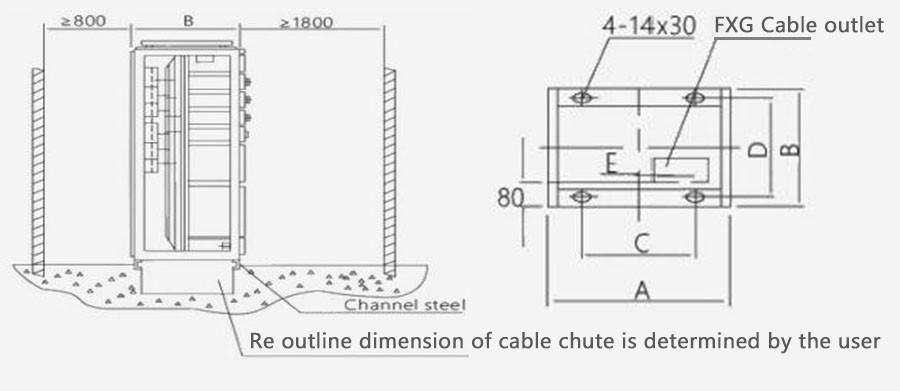

3 MCC 캐비닛 설치 다이어그램
