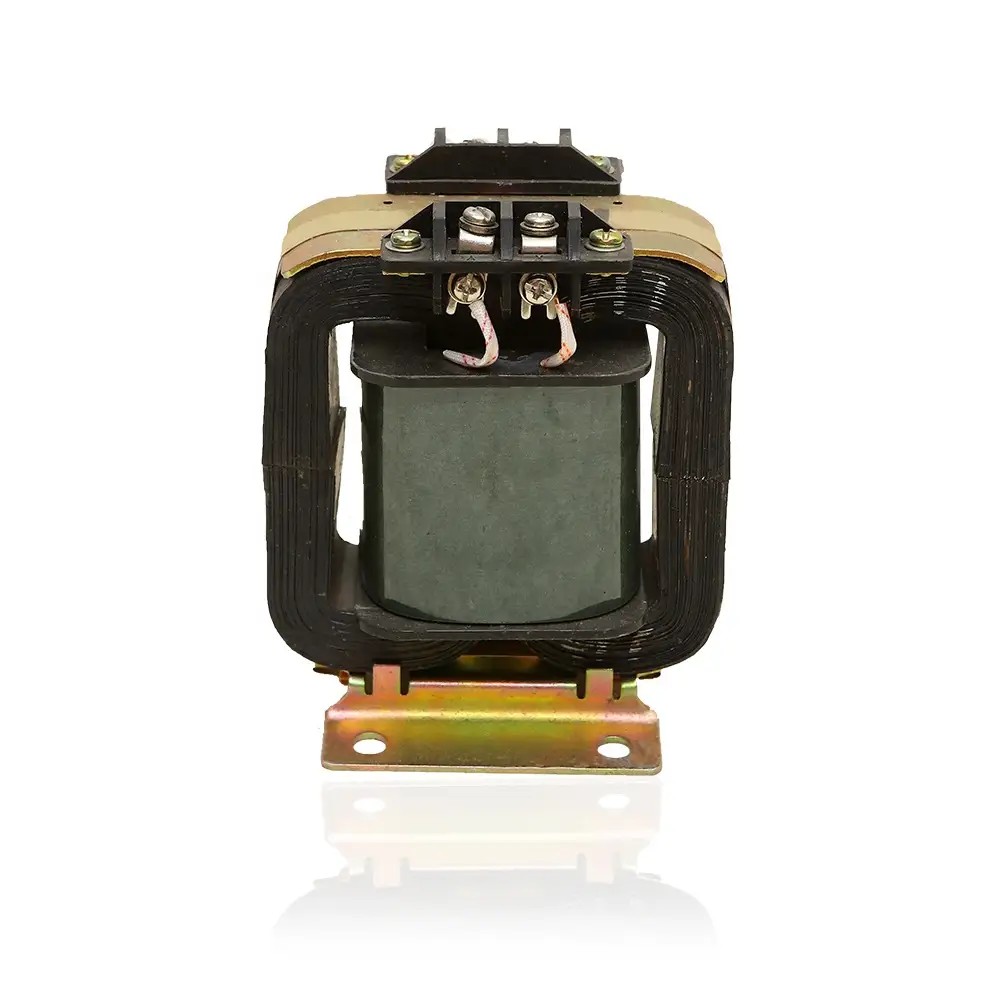

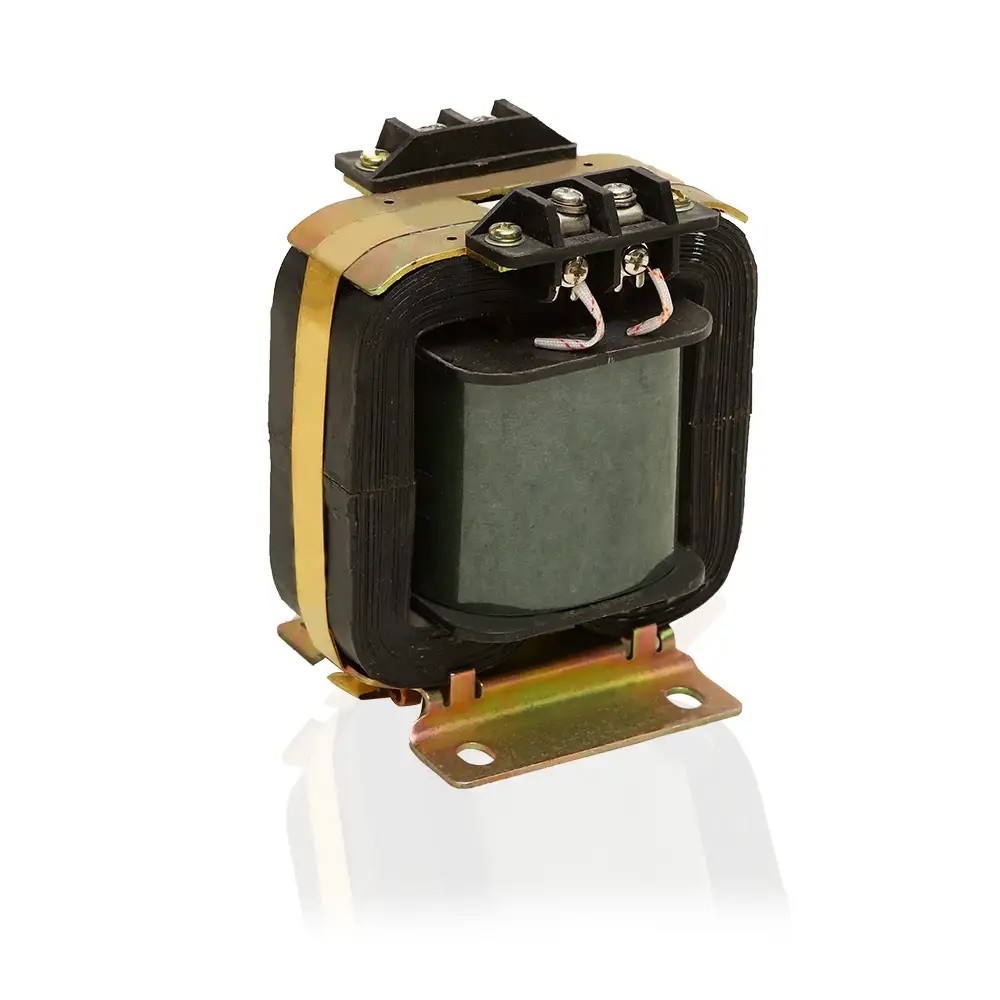

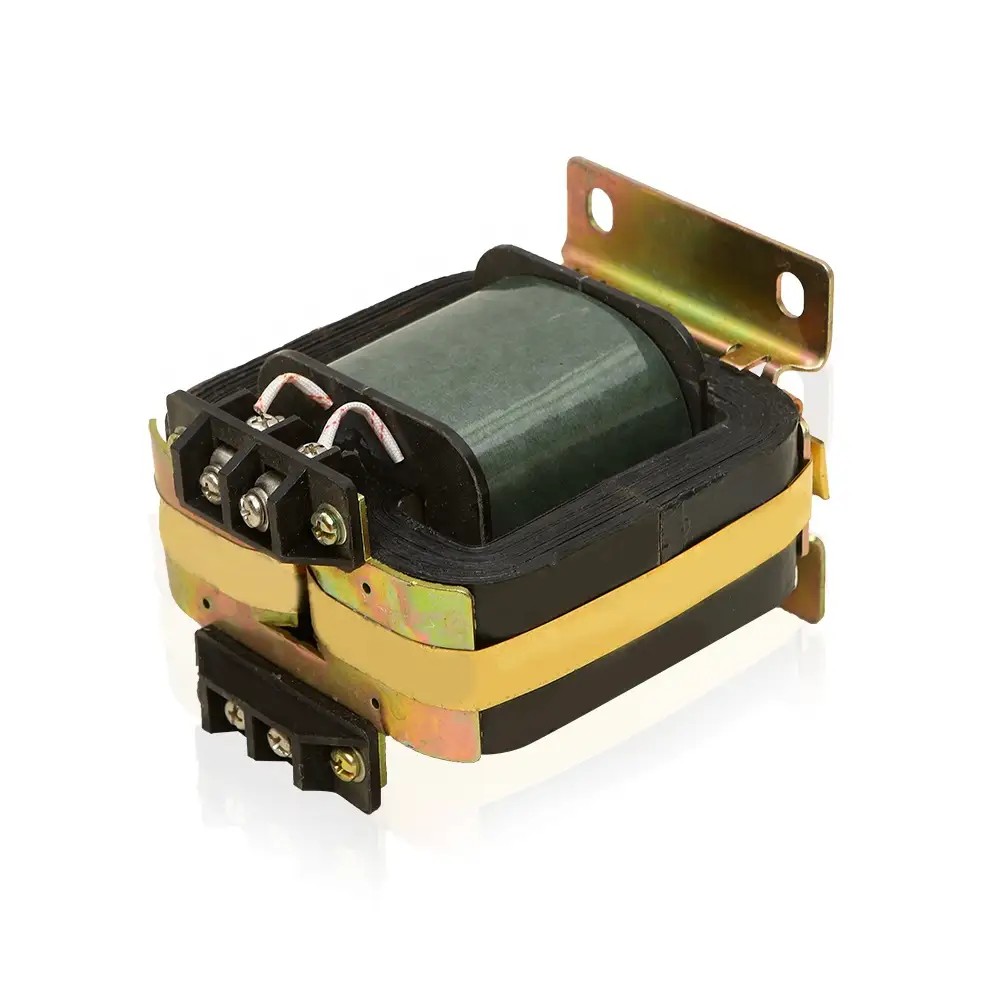

중국 전문 제조업체인 Comewill은 정확한 전압 측정, 에너지 계량 및 계전기 보호를 위해 설계된 JJDG4-0.5 전압 변압기를 제공합니다. 견고한 열경화성 페놀 프레임과 고품질 실리콘 강철 코어로 제작된 이 제품은 GB1207 및 IEC60044-2 표준을 준수합니다.
견고한 구조: 고품질 냉간 압연 실리콘 강철 코어와 결합된 견고한 열경화성 페놀 플라스틱 프레임. 이 견고한 빌드는 우리의 조달 요구사항에 꼭 필요한 세 가지 기능, 즉 정확한 전압 측정, 신뢰할 수 있는 에너지 측정, 안정적인 릴레이 보호를 제공합니다. 이 모든 기능은 전력 시스템 인프라를 원활하게 실행하는 데 필수적입니다. 국내 GB1207 표준과 국제 IEC60044-2:2003 표준에 대한 모든 항목을 확인하여 당사가 조달 프로젝트에 대해 설정한 엄격한 품질 및 규정 준수 기준을 충족합니다.
정확성, 안전성 및 긴 서비스 수명이라는 핵심 조달 우선순위를 염두에 두고 제작된 JDG4-0.5 전압 변압기는 측정 장비 또는 보호 계전기 시스템을 구성할 때 우리의 요구 사항에 완벽하게 부합합니다. 컴팩트하면서도 견고한 디자인은 과부하를 견디고 열악한 실내 조건에서도 일관되게 성능을 유지하여 우리가 배포하는 전력 시스템의 효율성과 안전성을 직접적으로 향상시킵니다. 대량 구매이든 대상 장비 업그레이드이든 이 변압기는 회사의 조달 품질 요구 사항 및 기능 요구 사항에 완벽하게 부합하는 신뢰할 수 있고 비용 효율적인 선택임이 입증되었습니다.
| 유형 | 비율(kv) | 수업 | 상대정격출력(VA) | 2차 리미트 출력(VA) | 정격 절연체 레벨(kv) | 무게(Kg) |
| JDG4-0.5 | 360/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | 5 |
| 380/100 | 0.2(0.5) | 10(15) | 150 | |||
| 400/100 | 0.2(0.5) | 10(15) | 150 | |||
| 500/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 690/100 | 0.2(0.5) | 10(15) | 150 | |||
| 800/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 800/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | ||
| 참고: 사용자가 요청한 매개변수가 위 표에 명시된 범위를 초과하는 경우 당사와 협의하여 결정할 수 있습니다. | ||||||

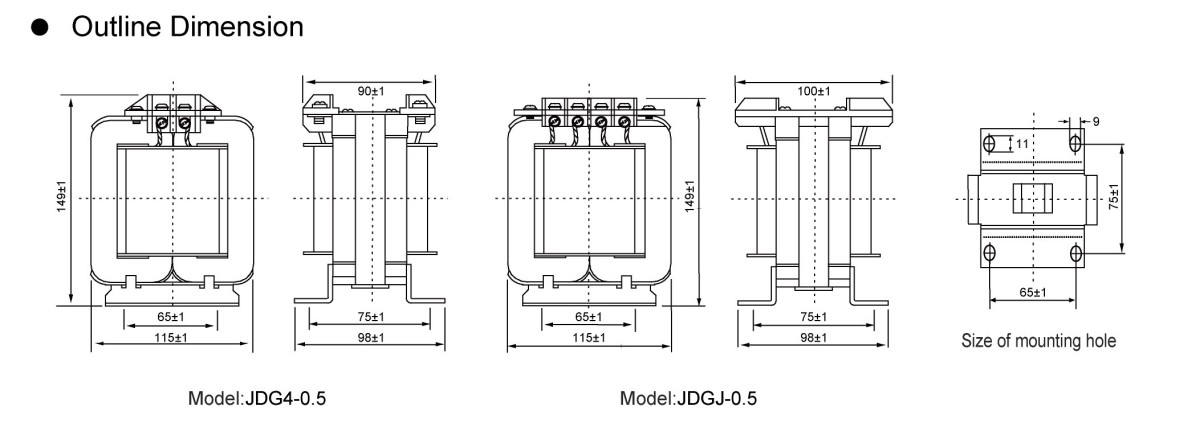

JDG4-0.5 실내 저전압 변압기 설치 치수

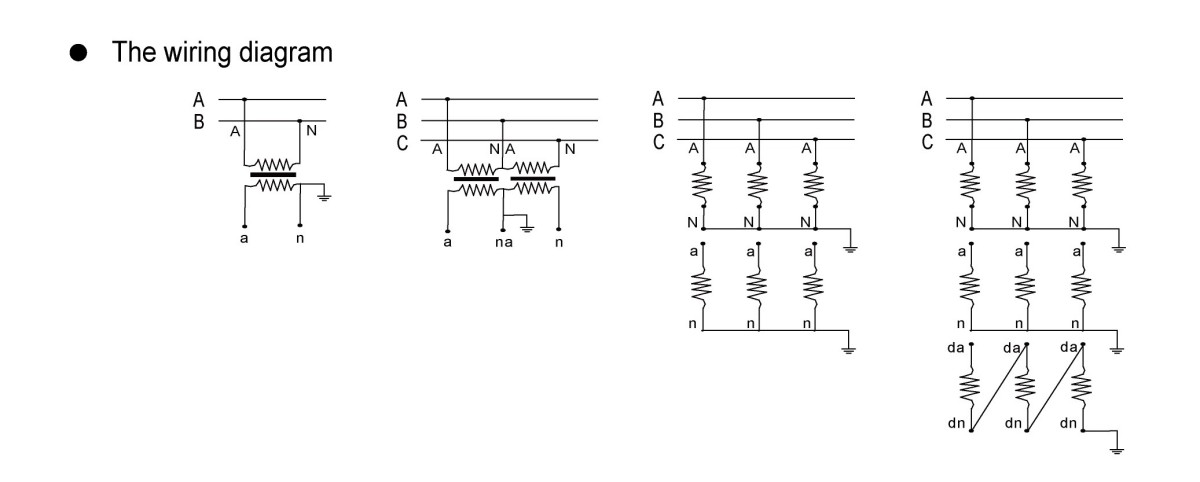

당사 공장에서 전압 변압기(PT)를 선택하고 조달할 때 엔지니어링 실용성이 뛰어난 세 가지 특수 연결 방식이 있습니다. 각각은 고유한 시스템 요구 사항과 기능 우선 순위에 맞게 조정되어 프로젝트 조달 표준에 부합합니다.
1. 스타(Y-Y) 접지 연결
접지되지 않은 중성점이 있거나 아크 억제 코일을 통해 접지된 전원 시스템에만 적용되는 이 연결에서는 1차 권선의 중성 단자를 직접 접지해야 합니다. 핵심 조달 가치는 이러한 시스템 아키텍처에서 절연 상태 모니터링을 위한 타협할 수 없는 요구 사항인 정확한 위상-접지 전압 측정을 가능하게 하는 데 있습니다.
2. V-V 불완전 델타 연결
2개의 단상 PT를 사용하여 구성된 이 방식은 전력망의 UAB 및 UBC 라인 전압과 인터페이스하여 불완전한 델타 구조를 형성합니다. 20kV 이하의 비접지/아크 억제 코일 접지 네트워크 조달을 위한 선택 옵션으로, 상간 전압 감지에 탁월합니다. 구매 시 중요한 고려 사항: 위상 대 접지 전압을 측정하는 기능이 부족하여 전체 전압 모니터링이 필요한 시나리오에 적합하지 않습니다.
3. 개방형 델타 다중 권선 연결
3개의 단상 3권선 PT로 구성된 이 구성은 YN, yn, d11 또는 YN, y, d11 배선을 채택하고 2차 스타 권선의 중성선은 B상을 통해 접지됩니다. 다양한 조달 선택으로 모든 전압 레벨, 특히 3~15kV 시스템을 수용합니다. 2차 권선은 이중 기능(위상 간 및 위상 대 접지 전압 측정)을 제공하는 반면, 보조 2차 권선의 개방형 델타 설계는 절연 모니터, 비접지 네트워크 릴레이 또는 직접 접지 시스템 보호 장치에 대한 연결을 지원하여 다양한 조달 시나리오에서 적용 가능성을 확장합니다.
