고전압 퓨즈 XRNT PT 전류 제한 퓨즈

중국의 전문 고전압 퓨즈 제조업체 및 공급업체인 Comewill은 50Hz 전력 주파수 및 정격 전압 3.6kV, 7.2kV, 24kV, 40.5kV를 갖춘 실내 시스템에 적합한 맞춤형 고전압 퓨즈 XRNT PT 전류 제한 퓨즈를 제공하고자 합니다. 다른 스위치기어(예: 부하 스위치 및 진공 접촉기)와 함께 사용하면 전력 변압기 및 기타 전기 장비에 대한 회로 차단 보호 기능을 제공합니다. 또한 고전압 배전반 캐비닛, 링 주 장치 및 고저압 조립식 변압기 변전소의 필수 액세서리이기도 합니다.

문의 보내기

제품 설명

중국 전문 제조업체이자 공급업체인 Comewill은 변전소 및 배전 네트워크를 위한 신뢰할 수 있는 보호 부품을 개발합니다. 당사의 고품질 고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 현대적인 공장에서 제조되어 글로벌 전력 프로젝트를 위한 도매 공급, 맞춤형 옵션 및 재고 배송을 제공합니다. 내구성이 뛰어난 재료와 엄격한 품질 관리로 설계된 고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 저렴한 가격, 고품질 및 Made in China 생산의 비용 이점을 유지하면서 안정적인 오류 보호 기능을 제공합니다.

What Is a High-Voltage Fuse XRNT PT Current-Limiting Fuse?

고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 전압 변압기(PT) 및 고전압 전기 회로용으로 설계된 보호 장치입니다. 핵심 기능은 변압기나 기타 주요 구성 요소가 손상되기 전에 결함 전류를 제한하고 비정상적인 전기 조건을 신속하게 차단하는 것입니다.

그렇다면 실제 응용 프로그램에서는 어떤 문제가 해결됩니까? 변전소나 산업 배전 시스템에서 갑작스러운 단락 전류는 심각한 장비 손상을 초래할 수 있습니다. 고전압 퓨즈 XRNT PT 전류 제한 퓨즈를 설치함으로써 운영자는 고장 전류를 효과적으로 격리하고 민감한 측정 및 계전기 장비를 보호하여 전체 전력 네트워크가 계속 안전하게 작동하도록 보장할 수 있습니다.

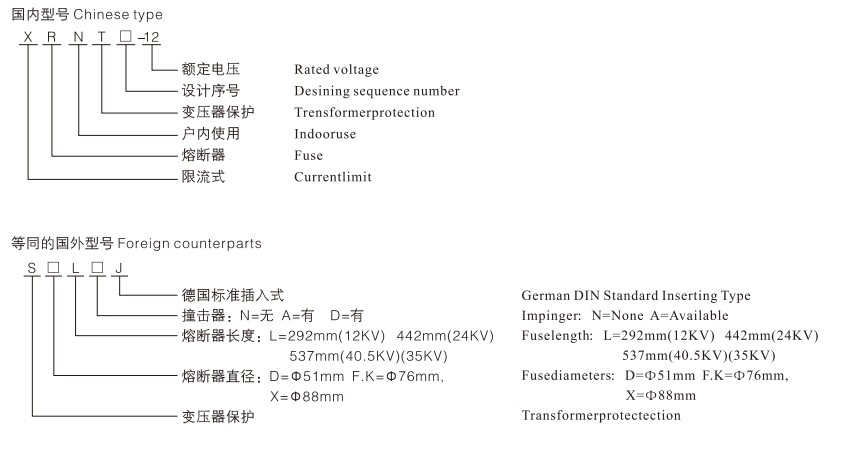

다음은 모델의 분석입니다.

유형

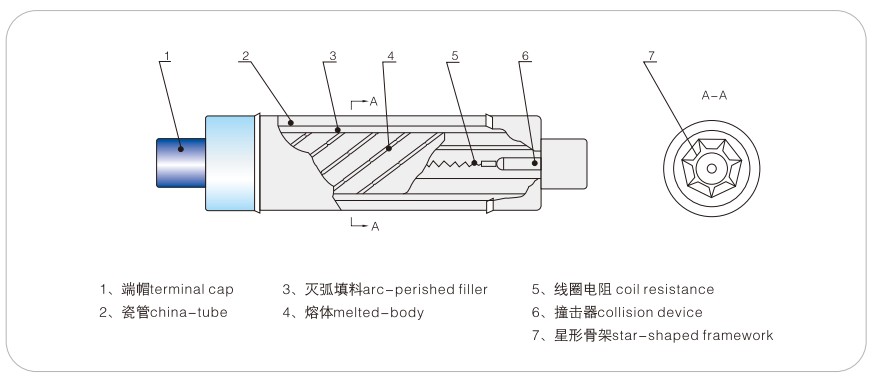

제품 구조의 시연 다이어그램

퓨즈는 어떻게 보호 기능을 제공합니까?

Comewill China 공장에서 생산되는 고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 첨단 국제 기술과 자체 제조 경험을 결합하여 개발되었습니다. 그 결과 까다로운 전기 조건에서도 안정적으로 작동하는 제품이 탄생했습니다.

가장 큰 장점 중 하나는 높은 차단 용량입니다. 최대 차단 전류가 63kA에 달하는 퓨즈는 심각한 고장 전류가 장비 고장을 일으키기 전에 신속하게 차단할 수 있습니다. 실질적으로 이는 극심한 전기 교란 중에도 변압기와 배전 장치가 보호 상태를 유지한다는 것을 의미합니다.

또 다른 주요 특징은 빠른 응답 성능입니다. 퓨즈 요소는 비정상적인 전류가 나타날 때 매우 빠르게 반응합니다. 예를 들어, 100A 정격 퓨즈 요소가 1000A 예상 전류에 노출되면 사전 아크 시간이 0.1초 이내에 유지되므로 신속한 회로 중단이 가능하고 잠재적인 시스템 손상이 줄어듭니다.

안정적인 성능과 정확한 보호

변압기 보호 시스템에서는 정밀도가 매우 중요합니다. 고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 암페어초 특성 정확도를 ±10% 이내로 유지하여 예측 가능하고 안정적인 보호 동작을 보장합니다.

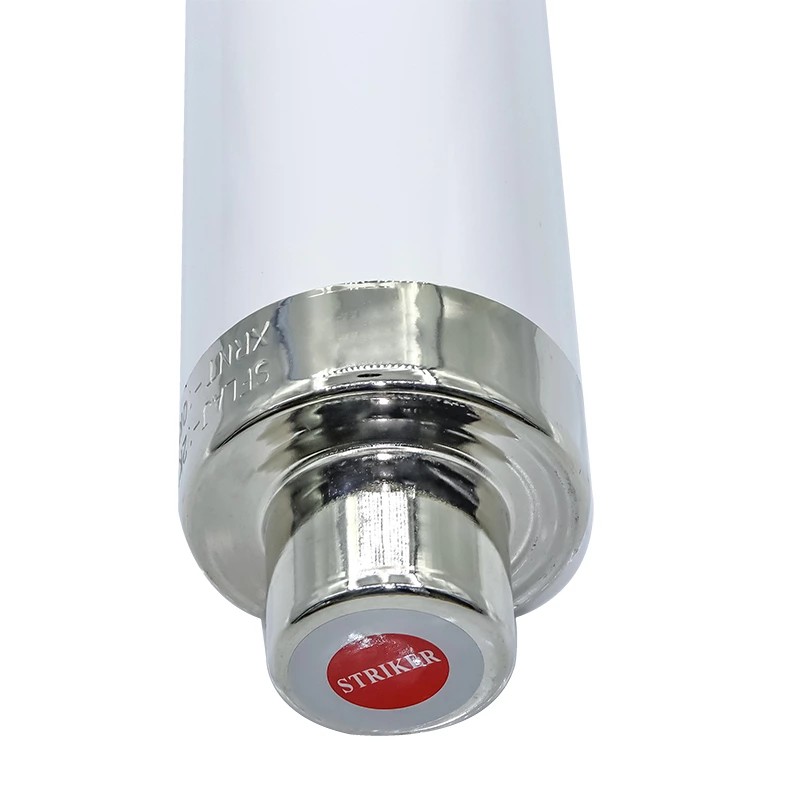

퓨즈에는 또한 더 큰 접촉 표면과 더 낮은 압력 강도로 설계된 스프링형 스트라이커 장치가 장착되어 있습니다. 이 설계는 작동 신뢰성을 향상시키고 스위치 메커니즘이 트리거될 때 기계적 손상을 방지합니다. 그 결과 퓨즈와 관련 스위치기어 간의 조정이 더욱 원활해졌습니다.

또한 퓨즈는 우수한 전류 제한 기능을 제공하여 피크 오류 전류를 효과적으로 줄이고 연결된 전기 장비의 열적 및 기계적 스트레스를 최소화합니다.

변전소 및 산업용 전력 시스템용으로 제작됨

고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 어디에 일반적으로 사용됩니까? 변전소, 변압기 보호 회로, 배전반 및 산업용 전기 시스템에 널리 설치됩니다.

이러한 환경에서 안정적인 보호는 장비 수명 향상, 정지 횟수 감소, 안전한 작동으로 직접적으로 이어집니다. 유틸리티 및 산업 시설의 경우 이는 유지 관리 비용이 낮아지고 전원 공급이 더욱 안정적으로 이루어짐을 의미합니다.

품질 표준 및 신뢰할 수 있는 제조

중국의 Comewill 제조업체가 생산하는 모든 고전압 퓨즈 XRNT PT 전류 제한 퓨즈는 GB/T15166.2 및 IEC60282-1 국제 표준을 준수합니다. 우리 공장은 생산 전반에 걸쳐 엄격한 품질 관리 절차를 적용하여 각 퓨즈가 성능 및 안전 요구 사항을 충족하는지 확인합니다.

특별한 요구 사항이 있는 프로젝트의 경우 Comewill 공급업체는 고객 도면이나 응용 요구 사항을 기반으로 비표준 사양을 생성하는 맞춤형 서비스도 제공합니다.

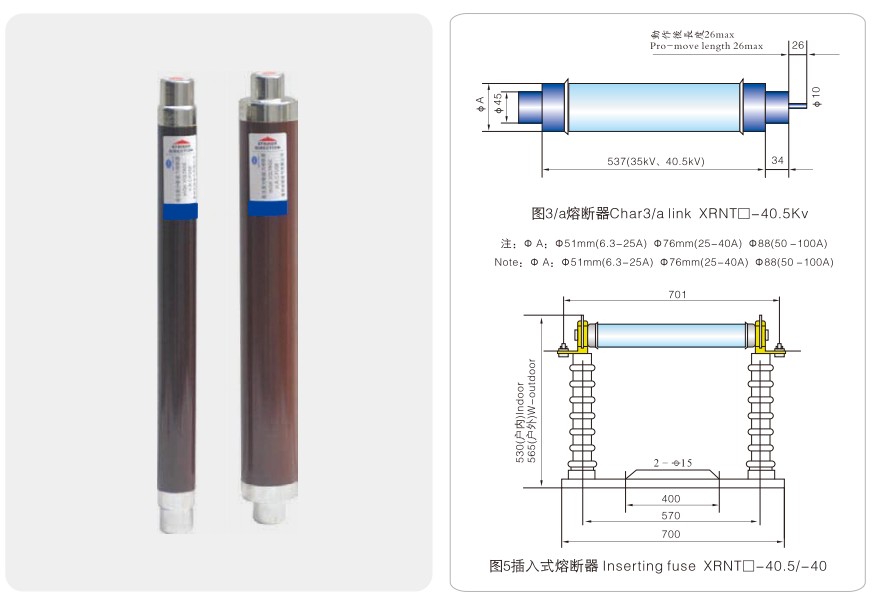

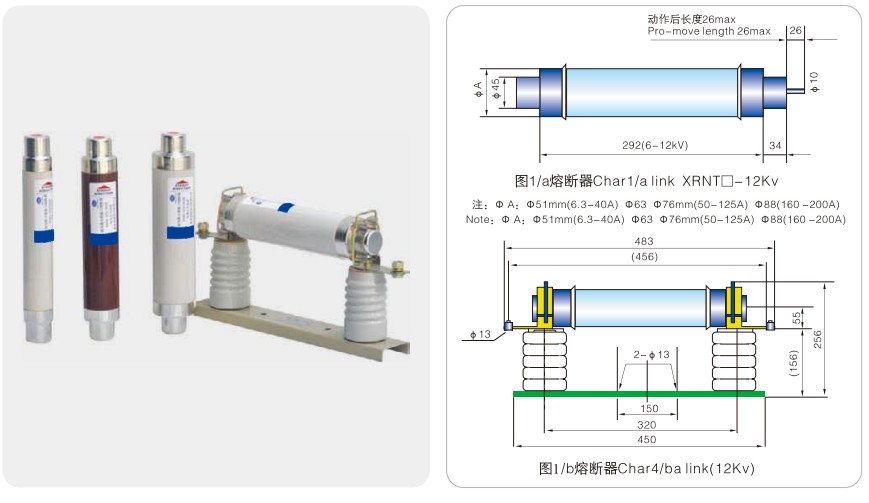

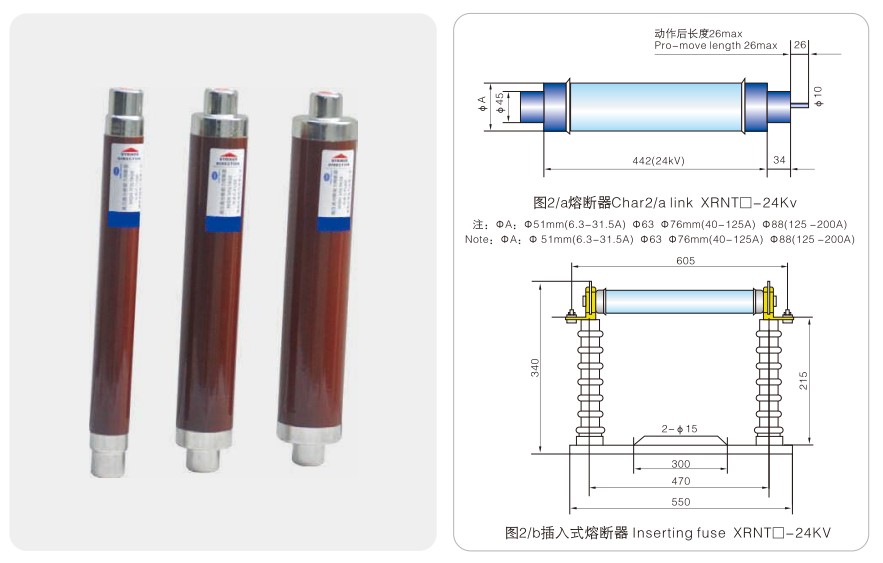

설치 치수

기술 사양

변압기 보호용 고전압 전류 제한 퓨즈

모델		정격전압 Un(kV)	용융 정격 전류 In(A)	녹는 파이프 크기 ①xC(mm)		비고
XRNT	SDL ·J	7.2	6.3、10、16、20、25、31.5、40、50		Φ51×292	T-캡
XRNT	SFL ·J	7.2	63,71,75,80,100,125		Φ76×292	T-캡
XRNT	SXL·J	7.2	160,200,250,315		Φ88×292	T-캡
XRNT	SFM·제이	7.2	100,200,125,160		①76×442	T-캡
XRNT	SDL ·J	12	6.3、10、12.5、16、20、25、31.5、40		Φ51×292	T-캡
XRNT	SFL ·J	12	50,63,71,75,80,100,125		①76×292	T-캡
XRNT	SXL·J	12	160,200,250,315		Φ88×292	T-캡
XRNT	SDM·제이	12	6.3、10、16、20、25、31.5、40		Φ51×442	T-캡
XRNT	SFM·제이	12	50,63,80,100,125		Φ76×442	T-캡
XRNT	SXM ·J	12	160、200		①88×442	T-캡
XRNT	SDM·제이	24	6.3-31.5		Φ51×442	T-캡
XRNT	SFM·제이	24	40-125		①76×442	T-캡
XRNT	SDQ ·J	40.5	2、3.15、6.3、10、16		Φ51×537	T-캡
XRNT	SFQ ·J	40.5	20, 31.5, 40		Φ76×537	T-캡
XRNT	에스엑스큐·제이	40.5	50、63		①88×537	T-캡
XRNT	스카이·제이	40.5	50、63		①76×650	플랫캡
