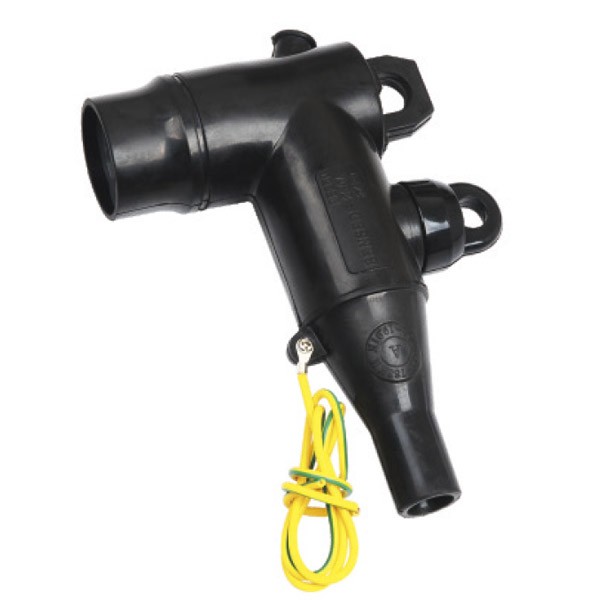

24KV 250A 로드 브레이크 엘보 커넥터

신뢰할 수 있는 품질을 갖춘 Comewill 공장의 품질 ZT-24/250 24kV 250A 로드 브레이크 엘보 커넥터는 고전압 연결 소싱 요구 사항에 적합합니다.
올바른 부싱이나 플러그와 일치시키면 이 커넥터는 완전히 차폐되고 완전히 잠길 수 있는 분리형 연결을 제공합니다. 습하고 가혹한 환경에서도 안정적으로 작동합니다. 용량성 테스트 포인트도 내장되어 있습니다. 이를 사용하여 회로 상태를 확인하거나 오류 표시기를 설치할 수 있으므로 유지 관리 및 문제 해결이 훨씬 쉬워집니다.
또 다른 큰 장점: 최소 위상 간격이 필요하지 않습니다. 수직, 수평 또는 그 사이의 어떤 각도로도 장착할 수 있습니다. 이러한 유연성 덕분에 현장 설치 시 많은 번거로움을 덜고 다양한 프로젝트 설정에 적합합니다.
귀하의 구매 요구에 맞춰 당사는 귀하의 공급망을 원활하게 운영할 수 있도록 좋은 가격, 유연한 MOQ 및 정시 배송을 제공합니다. 대량 주문, 테스트용 샘플 또는 맞춤화를 위한 기술 지원이 필요하십니까? 우리 팀이 도와드리겠습니다.
고품질 로드브레이크 엘보 커넥터를 찾고 계시다면 연락주세요. 우리는 귀하의 프로젝트 운영을 뒷받침할 비용 효율적이고 안정적인 제품을 제공할 것을 약속드립니다.

특징:

◆ 24KV 250A 로드브레이크 엘보우 커넥터를 올바른 부싱 또는 플러그와 쌍으로 연결하면 완전히 차폐되고 완전히 잠길 수 있는 분리형 연결을 제공합니다.
◆ 내장된 용량성 테스트 포인트 - 이를 사용하여 회로 상태를 확인하거나 오류 표시기를 설치할 수 있습니다.
◆ 최소 위상 클리어런스가 필요하지 않습니다.
◆ 장착 옵션: 수직, 수평 또는 그 사이의 모든 각도.

애플리케이션

◆ 사전 성형된 분리형 커넥터를 통해 고분자 케이블을 변압기, 스위치기어, 모터 및 기타 장비에 연결하는 데 사용됩니다.
◆ 실내 및 실외 설치에 모두 적합합니다.
◆ 최대 24kV의 시스템 전압에서 작동합니다.
◆ 연속 전류 250A(8시간 동안 300A 과부하 처리 가능).

케이블 세부사항

- 고분자 케이블(XLPE, EPR 등)
- 구리 또는 알루미늄 도체
- 반도체 또는 금속 스크린
- 도체 크기: 25-120 mm²

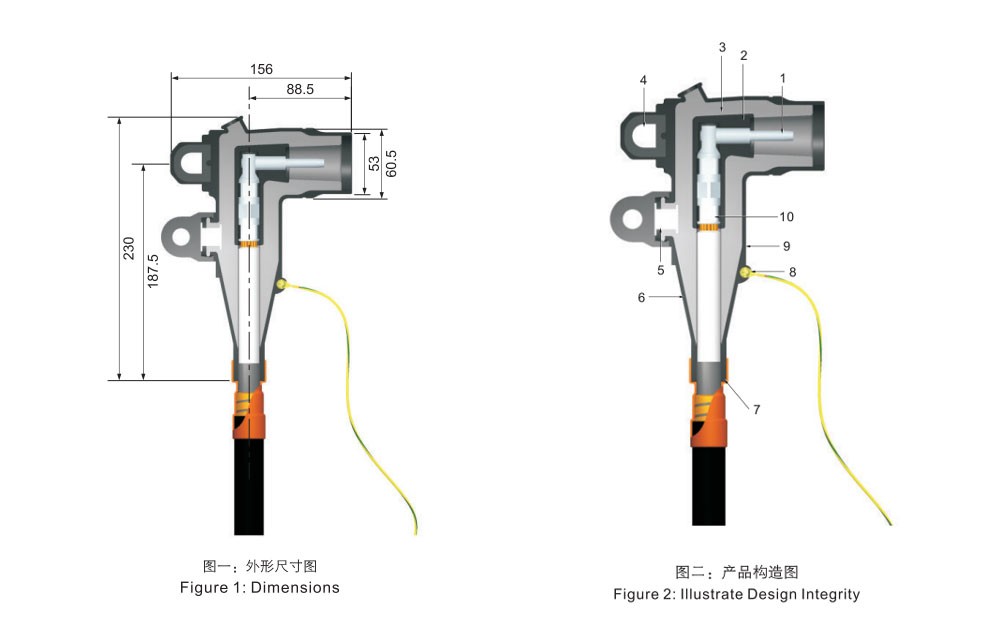

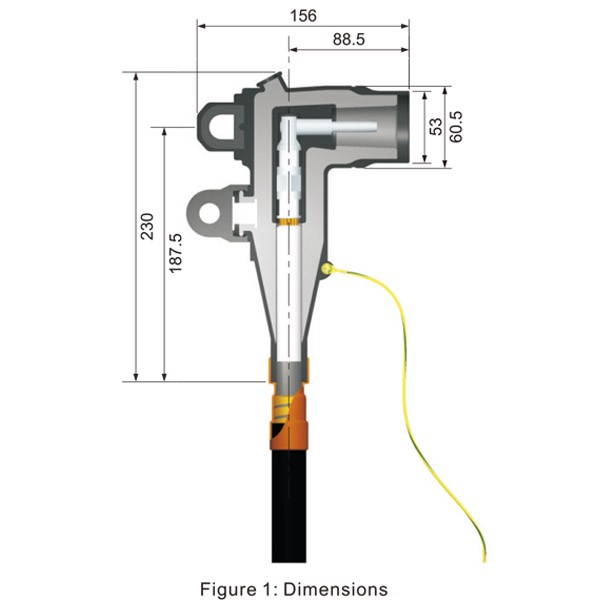

제품 구조:

1. 전도성 막대: 우리가 제공하는 육각 키를 사용하여 주석 도금 구리 핀을 도체 접점에 나사로 고정합니다. 설치가 쉽습니다.
2. 반도체 인서트: 주로 전기적 응력을 제어하는 ​​데 사용되는 성형 EPDM 전도성 고무 스크린입니다.
3. 절연 : 성형 EPDM 절연 고무는 자체 공장에서 제조 및 혼합되므로 품질이 보장됩니다.
4. 당기는 눈: 보석금 위치를 잡는 데 도움이 되는 멈춤쇠가 있는 캡슐화된 스테인리스 스틸 당기는 눈입니다.
5. 용량성 테스트 포인트: 이 포인트를 통해 회로 상태를 확인할 수 있습니다. 방수를 유지하기 위해 성형된 EPDM 전도성 고무 캡도 있습니다.
6. 스트레스 완화: 외부 스크린과 케이블 어댑터는 케이블 스트레스를 완화하도록 설계되었습니다.
7. 케이블 어댑터: 개구부의 크기는 꼭 맞도록(간섭 끼워 맞춤) 방수 밀봉을 유지할 수 있습니다.
8. 접지 눈: 접지선을 연결하기 위해 만들어진 외부 스크린에 직접 성형됩니다.
9. 반도체 쉴드: 성형된 EPDM 전도성 고무가 케이블 스크린과 연결됩니다. 이는 스크린을 연속적으로 유지하고 전체 어셈블리가 접지 전위에 있도록 보장합니다.
10. 도체 케이블 러그: 관성 용접 바이메탈 압축 커넥터로 구리 및 알루미늄 도체와 모두 호환됩니다.

FAQ

Q1: 24kV 250A 로드 브레이크 엘보 커넥터의 주요 기능은 무엇입니까?
A: 완전한 절연 및 아크 제어 스위칭 성능을 유지하면서 전원이 공급되는 고압 회로를 안전하게 연결하고 분리할 수 있습니다.

Q2: 이 커넥터를 실외나 지하 시스템에서 사용할 수 있습니까?
A: 예, 완전히 차폐되어 있고 물속에 잠길 수 있으므로 지하 케이블 시스템, 실외 변전소 및 열악한 환경 조건에 적합합니다.

Q3: 어떤 케이블과 호환되나요?
A: 25~120mm² 범위의 구리 또는 알루미늄 도체가 있는 XLPE 및 EPR과 같은 고분자 절연 케이블을 지원합니다.

Q4: 설치에는 특별한 도구나 엄격한 위치 지정이 필요합니까?
A: 특별한 도구가 필요하지 않으며 위상 간격 제한 없이 수직, 수평 또는 각도 위치에서 유연한 설치를 지원합니다.
