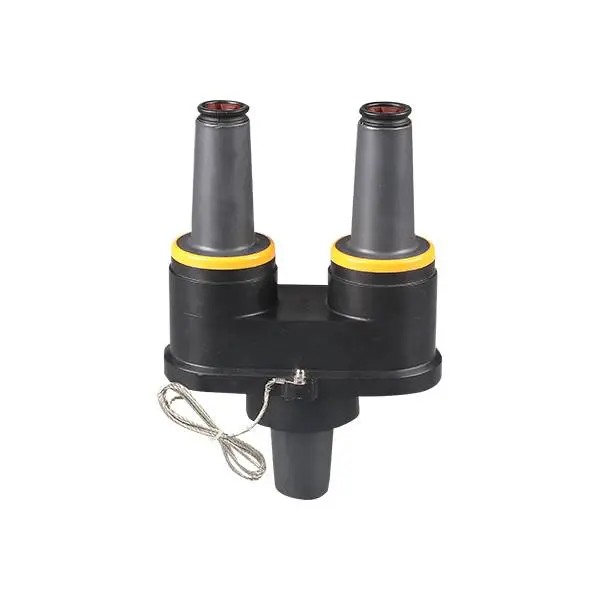

24KV 200A 회전식 피드스루 인서트

중국의 전문 제조업체인 Comewill은 24KV 200A 회전형 피드스루 인서트를 출시했습니다. 이는 전력 엔지니어링 조달에 선호되는 구성 요소이며 다중 시나리오 연결 및 개조 요구 사항을 쉽게 충족합니다.

문의 보내기

제품 설명

중전압 케이블 액세서리의 신뢰할 수 있는 중국 제조업체이자 공급업체인 Comewill에서 24KV 200A 회전식 피드스루 인서트를 구입하십시오. 24kV 배전 시스템용으로 설계된 이 회전식 피드스루 인서트는 단일 부싱 웰에서 이중 부싱 구성을 가능하게 하여 서지 어레스터 보호 기능을 추가하는 동시에 방사형 변압기를 스루 피드 시스템으로 쉽게 변환할 수 있도록 해줍니다. 특허받은 토크 제한 래칫 설치, EPDM 절연 및 완전 차폐형 잠수정 설계를 통해 Comewill은 안전하고 효율적인 지하 배전을 위한 고품질, 도매, 맞춤형 및 재고 보유 솔루션을 제공합니다.

제품 정의

24KV 200A 회전식 피드스루 인서트는 패드 장착형 변압기 또는 스위치기어와 같은 장비의 범용 부싱 웰에 설치되는 로드 브레이크 액세서리입니다. 두 개의 200A 부하 차단 인터페이스를 생성하여 엔지니어가 여러 케이블을 연결하거나 서지 방지기를 설치하거나 방사형 피드 시스템을 관통 피드 구성으로 변환할 수 있습니다.

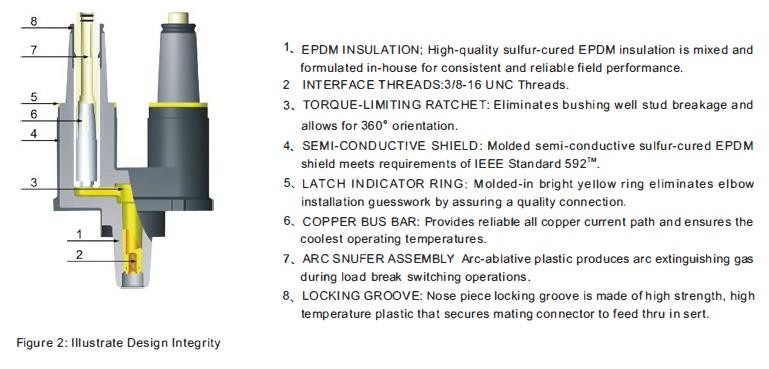

핵심 기술 기능

1. 듀얼 인터페이스 피드스루 설계

인서트는 하나의 부싱 웰에서 2개의 부하 차단 인터페이스를 허용하므로 방사형 피드 변압기를 관통 피드 변압기로 쉽게 변환하거나 직렬 피뢰기 보호 기능을 추가할 수 있습니다. 이는 네트워크 유연성을 크게 향상시킵니다.

2. 특허받은 토크 제한 래칫 메커니즘

내장된 토크 제한 래칫 설계는 설치자가 실수로 부싱 웰 볼트를 과도하게 조이는 것을 방지합니다. 올바른 토크에 도달하면 메커니즘에서 딸깍 소리가 나므로 장비 손상 위험을 줄이면서 정확하고 안전한 설치가 보장됩니다.

3. 360° 회전 가능한 위치 지정

설치 후 인서트를 360도 회전할 수 있으므로 엔지니어는 케이블 라우팅 요구 사항에 따라 커넥터를 배치할 수 있습니다. 이 기능은 제한된 변압기 구획에 설치를 단순화합니다.

4. 고품질 EPDM 단열재

이 제품은 황 경화 EPDM 절연 및 반도전성 고무로 성형되어 탁월한 전기 절연, 응력 제어 및 환경 밀봉 기능을 제공합니다. 일치하는 구성 요소와 함께 사용하면 완전히 차폐되고 잠수 가능한 연결 시스템을 형성합니다.

5. 시각적 설치 표시기

부싱 칼라 주변에 있는 노란색 래치 표시 링을 통해 명확한 설치 확인이 가능합니다. 링이 엘보우 커넥터로 완전히 덮이면 연결이 고정된 것입니다. 보이는 경우 조정이 필요합니다. 이를 통해 설치 정확성과 안전성이 향상됩니다.

설치

인서트를 올바르게 설치하는 데 특별한 도구가 필요하지 않습니다. 깨끗하고 윤활된 인서트를 부싱 웰에 넣고 시계 방향으로 돌리면 됩니다. 토크 제한 래칫이 풀리고 딸깍하는 소리가 나면 인서트가 올바르게 설치되고 올바른 토크로 조여집니다. 시계 방향으로 계속 회전하면 응용 분야의 요구 사항을 충족하기 위해 완전한 360° 위치 지정이 가능합니다. 전원이 꺼진 인서트를 제거하려면 시계 반대 방향으로 돌리기만 하면 됩니다.
