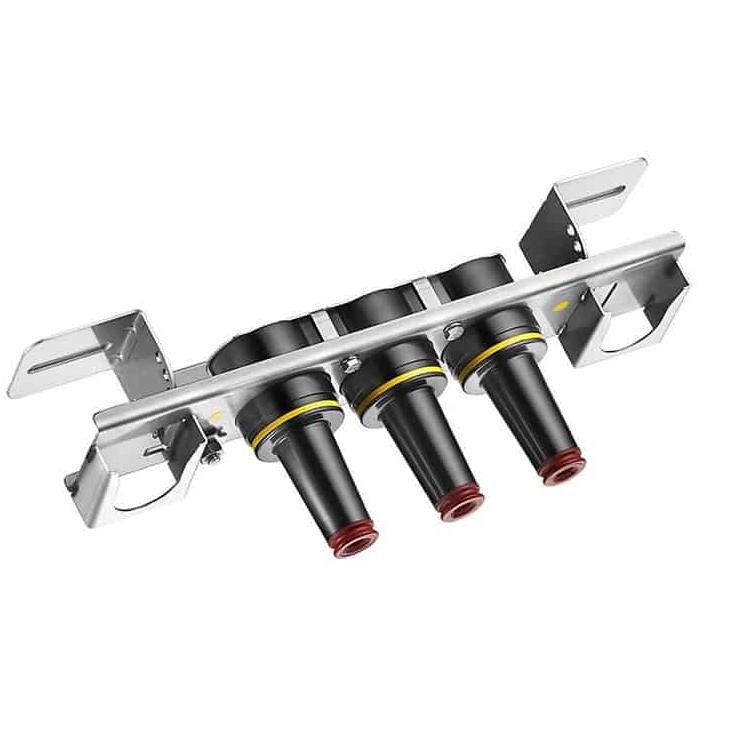

15KV 200A 로드 브레이크 정션

Comewill 공장의 15KV 200A Loadbreak Junction은 전류 전달 경로가 모두 구리로 되어 있어 어떤 조건에서도 안정적이고 일관된 성능을 보장합니다.
이는 IEEE 표준 386 요구 사항을 완벽하게 충족하며 IEEE 표준 386을 준수하는 경쟁사 제품 및 기타 결합 구성 요소와 완전히 호환됩니다. 일치하는 부품과 함께 설치하면 이 부하 차단 접합부는 완전 차폐 연결을 제공하여 부하 차단 응용 분야에 이상적입니다.

15KV 200A 부하 차단 접합이란 무엇입니까?

15KV 200A Loadbreak Junction은 부하 차단(실시간 스위칭) 작동을 허용하면서 15kV 지하 케이블을 안전하게 연결, 분기 및 구분하기 위해 배전 시스템에 사용되는 중압 케이블 연결 장치입니다. 일반적으로 내부적으로 함께 버스 연결되는 여러 200A 인터페이스(예: 2, 3 또는 4웨이)가 포함되어 있어 유연한 루프, 탭 또는 스플라이스 구성이 가능합니다. IEEE 표준 386에 따라 제작된 이 제품은 패드 장착형 변압기, 스위치기어 및 지하 금고 애플리케이션에서 완벽하게 차폐되고 안전하며 안정적인 작동을 보장합니다.

생산 테스트

IEEE/ANSI 표준 386에 따라 테스트가 수행되었습니다.
최소 코로나 전압 레벨 - 11kV
AC 1분 견디기 - 34kV

Chardon 제조 공정 요구 사항에 따라 수행된 테스트:
물리적 검사
주기적인 해부
주기적인 X선 분석

전압 정격
전압 등급 15kV
최대. 정격 위상 대 위상 14.4kV
최대. 정격 위상 대 접지 8.3kV
AC 1분 견딜 수 있는 34kV
DC 15분 내력 53kV
BIL 및 전파 크레스트 95kV
최소 코로나 전압 레벨 11kV
현재 등급
연속: 200amps rms
스위칭: 14.4kV에서 200amps rms로 10회 작동
오류 종료: 10회 연속 성공적인 스위칭 작업 후 0.17초 동안 14.4kV에서 대칭 10,000amps rms
짧은 시간：
• 0.17초 동안 대칭 10,000Amps rms
• 3.0초 동안 3,500Amps rms 대칭

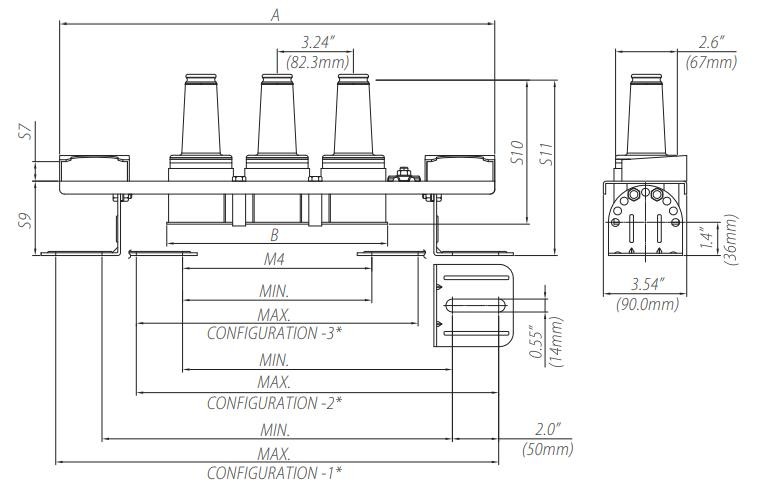

브라켓 치수 정보가 있는 접합

로드 브레이크 작업 단계

1. 클램프스틱을 당김 고리에 단단히 고정합니다.
2. 당기는 힘을 가하지 마십시오. 커넥터를 시계 방향으로 살짝 비틀어 엘보와 부싱 사이의 표면 마찰을 끊으십시오.
3. 빠르고 확실한 동작으로 커넥터를 부싱에서 똑바로 당겨 빼냅니다. 커넥터를 접지면에서 멀리 두십시오.
4. 해당 액세서리의 작동 지침에 따라 커넥터를 적절한 액세서리 장치에 배치합니다.
5. 클램프스틱을 사용하여 노출된 전원이 공급되는 부싱에 절연 보호 캡(시스템 접지에 연결된 배수선 포함)을 놓습니다.

FAQ

15KV 200A 부하 차단 접합의 주요 기능은 무엇입니까?
이는 통전된 배전 시스템에서 안전한 부하 차단 전환을 허용하면서 중압 케이블을 단면화, 루프, 탭 또는 접합하는 데 사용됩니다.
다른 브랜드와도 호환이 되나요?
예, IEEE Standard 386™을 완전히 준수하여 다른 호환 가능한 분리형 절연 커넥터 시스템과의 완벽한 호환성을 보장합니다.
지하 시설에도 사용할 수 있나요?
전적으로. 습기, 먼지 및 공간 제약이 일반적인 패드 장착 장비 및 지하 금고 응용 분야를 위해 특별히 설계되었습니다.
15KV 200A Loadbreak Junction은 어떤 안전 기능을 제공합니까?
이 제품은 완전히 차폐된 EPDM 절연, 제어된 부하 차단 작동, 높은 임펄스 내성 및 안전한 스위칭을 위한 안정적인 아크 차단 성능을 제공합니다.
